JIS F2320 Tipe B Horizontal Opening Cargo Oil Tank Hatch Cover Marine Outfitting

Detail produk:

Tempat asal: Cina
Nama merek: Zhongyuan Marine Equipmen
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Nomor model: Standar Atau Disesuaikan
Dokumen: Marine Swing type oil tank ...94.pdf

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 buah
Harga: Based on quotation
Kemasan rincian: Ekspor palet standar atau kemasan khusus
Waktu pengiriman: Berdasarkan kebutuhan proyek
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: Produksi yang disesuaikan berdasarkan kebutuhan proyek
Harga terbaik Kontak

Informasi Detail
Standar: Jis F 2320-2003 Bahan: Baja ringan, baja tahan karat, baja tahan karat dupleks, aluminium,
Bahan pengepakan: Neoprene, NBR, HI - NBR, Viton, Teflon Tes: Tes tekanan hidrolik, uji selang, uji kapur
Dimensi: Sebagai standar atau disesuaikan, sebagai gambar klien Jenis aplikasi: Kedap air, ketat cuaca, gas ketat, ketat minyak
Tipe Terbuka: Roda Tangan Cepat Beroperasi Jenis penutupan: Berengsel
Perawatan Permukaan: Sandblasting ke S2.5 + satu lapisan primer toko epoksi, dipoles, galvanis, perlakuan permukaan khusu Sertifikat Klasifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA
Menyoroti:

CCS JIS F2320 Oil Ketat Hatch Cover

,

JIS F2320 Oil Ketat Hatch Cover

,

JIS F 2320-2003 marine hatch cover

Deskripsi Produk

JIS F2320 Tipe B Pembukaan Horisontal Penutup Lompatan Tangki Minyak Kargo



Deskripsi:

Pelat minyak laut yang kedap terutama digunakan untuk tangki kargo minyak untuk pemeriksaan pribadi dan pembersihan saat masuk, dengan kedap minyak dan gas.Bagian transmisi umumnya terbuat dari paduan tembaga, untuk menghindari percikan yang disebabkan oleh penutup terbuka dan dekat. jenis penutup lubang kedap minyak adalah lingkaran dan oval. diameter ukuran nominalnya umumnya pada 700mm ~ 1200mm,lubang pengamatan dengan diameter tidak kurang dari 150 mm di samping penutup pintu masuk, lubang pengamatan dilengkapi dengan alat penutupan penutup tutup yang kedap minyak dan jaring tembaga api.



Spesifikasi teknis utama:

  1. Standar: JIS F 2320-2003
  2. Bahan: Baja ringan, baja tahan karat, baja tahan karat dupleks, aluminium,
  3. Bahan kemasan: Neopren, NBR, Hi-NBR, Viton, Teflon
  4. Uji: Uji tekanan hidrolik, Uji selang, Uji kapur
  5. Dimensi: Standar atau Disesuaikan, Seperti gambar klien,
  6. Jenis aplikasi: kedap air, kedap cuaca, kedap gas, kedap minyak,
  7. Tipe terbuka: Roda tangan Operasi cepat
  8. Tipe penutupan: Hinged
  9. Pengolahan permukaan: penyemprotan pasir ke S2.5 + satu lapisan primer toko epoksi, dipoles, Galvanized, perawatan permukaan yang disesuaikan tersedia.
  10. Sertifikat Klasifikasi: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.



Parameter teknis utama

Ukuran nominal D D1 H R D2 A A1 A2 B H3 h1 　 　 　 　
760 760 731 180 760 710 491 436 425 70 144 90 　 　 　 　
910 910 881 200 910 860 566 506 500 80 164 100 　 　 　 　
1220 1 220 1 191 240 1220 1170 721 656 695 95 204 115 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Ukuran nominal L F1 d1 d2 F a1 d3 d20 d19 E r1 r2 　 　 　
760 320 13 6 110 60 130 85 72 61 62 40 75 55 　 　 　
910 330 146 120 70 140 90 82 71 72 50 80 60 　 　 　
1220 340 156 130 80 150 100 94 81 82 60 85 65 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Ukuran nominal r1 r4 r5 d5 d6 d7 d8 d9 dl8 d10 d11 d12 d13 L1 L2
760 125 92 57 66 40 106 150 186 190 64 39 Tr38×7 30 278 197
910 130 97 62 70 44 110 154 190 194 68 43 Tr42×7 34 288 207
1220 135 102 67 76 50 116 160 196 300 74 49 Tr48×8 39 303 222
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
Ukuran nominal d14 d15 d16 d17 Y h2 b1 b3 H1 h3 h4 Referensi
Berat badan		 　 　 　
760 60 M58X2 76 105 60 110 84 64 188 100 115 314 　 　 　
910 64 M62X2 80 109 65 120 85 58 188 100 115 383 　 　 　
1220 72 M70X2 86 115 72 135 94 50 208 120 135 535 　 　 　

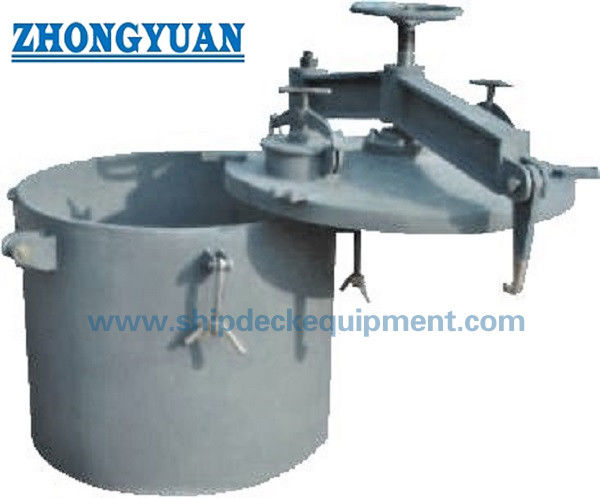

JIS F2320 Tipe B Horizontal Opening Cargo Oil Tank Hatch Cover Marine Outfitting

Gambar JIS F2320 Tipe B Pembukaan Horisontal Kargo Tangki Minyak Tutup Penutup Penutup Peralatan Laut



JIS F2320 Tipe B Horizontal Opening Cargo Oil Tank Hatch Cover Marine OutfittingJIS F2320 Tipe B Horizontal Opening Cargo Oil Tank Hatch Cover Marine Outfitting
