Silinder Hidrolik Pintu Kedap Air Kapal

Silinder Hidrolik Pintu Kedap Air Kapal

Detail produk:

Tempat asal: Cina
Nama merek: Zhongyuan
Sertifikasi: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Nomor model: Standar dan disesuaikan

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1
Harga: As per quotation
Kemasan rincian: Pallet atau disesuaikan
Waktu pengiriman: Sesuai penawaran
Syarat-syarat pembayaran: TT, L/C, dll.
Menyediakan kemampuan: Memenuhi kebutuhan klien
Harga terbaik Kontak

Informasi Detail
Cahaya Tinggi:

silinder hidrolik batang tarik

,

silinder hidrolik batang 14Mpa

,

silinder hidrolik tarik tarik pull

Deskripsi Produk

Silinder Hidrolik Pintu Kedap Air Kapal



Keterangan

Silinder hidrolik pintu kedap air kapal menggunakan tabung mulus, memilih ketebalan tabung yang berbeda sesuai dengan tekanan kerja, silinder memiliki fitur presisi tinggi ukuran lubang, ringan, struktur sederhana, berbagai metode koneksi, kecepatan rendah konstan dan fungsi bantalan stabil, pekerjaan normal tekanan 7 ~ 14Mpa, banyak digunakan untuk mesin, tekstil industri ringan, mesin pertanian injeksi plastik.



Bagian Utama Silinder Hidrolik

  1. barel silinder

Fungsi utama dari badan silinder adalah untuk menahan tekanan silinder.Laras silinder sebagian besar terbuat dari tabung mulus.Laras silinder digiling dan diasah secara internal dengan permukaan akhir yang khas dari 4 hingga 16 mikroinci.Piston membalas di dalam silinder.

  1. Kepala silinder

Fungsi utama kepala adalah untuk menutup ruang tekanan dari ujung yang lain.Kepala berisi pengaturan penyegelan batang terintegrasi atau opsi untuk menerima kelenjar segel.Kepala terhubung ke tubuh dengan cara threading, baut, atau tie rod.Segel statis digunakan di antara kepala dan laras.

  1. Basis atau tutup silinder

Fungsi utama tutup adalah untuk menutup ruang tekanan di salah satu ujungnya.Tutup terhubung ke tubuh dengan cara pengelasan, threading, baut, atau tie rod.Tutup juga berfungsi sebagai komponen pemasangan silinder.Ukuran tutup ditentukan berdasarkan tegangan lentur.Segel statis digunakan di antara tutup dan laras (kecuali konstruksi yang dilas).

  1. Piston

Fungsi utama piston adalah untuk memisahkan zona tekanan di dalam laras.Piston dikerjakan dengan alur agar sesuai dengan segel elastomer atau logam dan elemen bantalan.Segel ini bisa akting tunggal atau akting ganda.Perbedaan tekanan antara kedua sisi piston menyebabkan silinder memanjang dan menarik kembali.Piston dilekatkan dengan batang piston dengan menggunakan ulir, baut, atau mur untuk mentransfer gerakan linier.



Parameter Silinder Hidrolik:

Membosankan Batang/d KK SEBUAH BB DD E EE FP HL PJ PL TG W ZJ
1 2
40 22 M20 * 1,5 30 11 M10x1.25 65 G3/8 M14X1.5 38 141 90 13 46 30 171
50 28 M24 * 1.5 35 11 M10x1.25 76 G1/2 M18x1.5 42 155 98 15 54 30 185
63 35 M30x1.5 45 13 M20x1.25 90 G1/2 M18x1.5 45 163 102 15 65 35 198
80 45 M39x1.5 60 16 M16x1.5 110 G3/4 M22x1.5 56 184 110 18 81 35 219
100 55 M48x1.5 75 18 M18x1.5 135 G3/4 M27x2 58 192 116 18 102 40 232
125 70 M64x2 95 21 M22x1.5 165 G1 M27x2 67 220 130 23 122 45 265
140 80 M72x2 110 22 M24x1.5 185 G1 M27x2 69 230 138 23 138 50 280
150 85 M76x2 115 25 M27x2 196 G1 M33x2 71 240 146 23 150 50 290
160 90 M80x2 120 25 M27x2 210 G1 M33x2 74 253 156 23 160 55 308
180 100 M95x2 140 27 M30x2 235 G1.1/4 M42x2 75 275 172 28 182 55 330
200 112 M100x2 150 29 M33x2 262 G1.1/2 M42x2 85 301 184 32 200 55 356
220 125 M120x2 180 34 M39x2 292 G1.1/2 M42x2 89 305 184 32 225 60 365
250 140 M130x2 195 37 M42x2 325 G2 M42x2 106 346 200 40 250 65 411

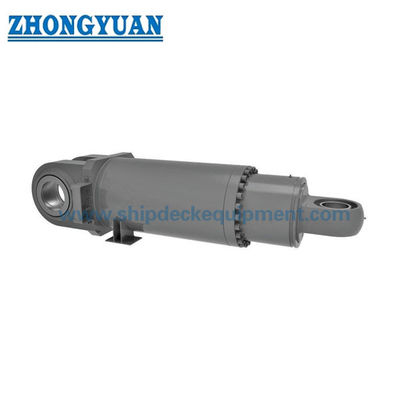

Silinder Hidrolik Pintu Kedap Air Kapal 0

Menggambar Silinder Hidrolik Pintu Kedap Air Kapal​

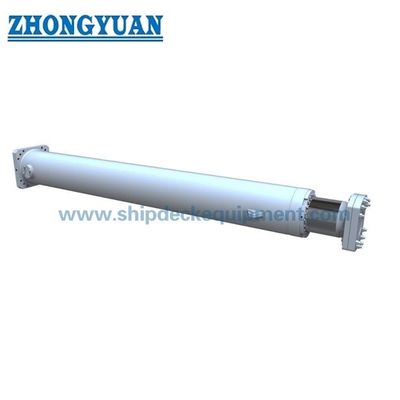

Silinder Hidrolik Pintu Kedap Air Kapal 1

Silinder Hidrolik Pintu Kedap Air Kapal 2
