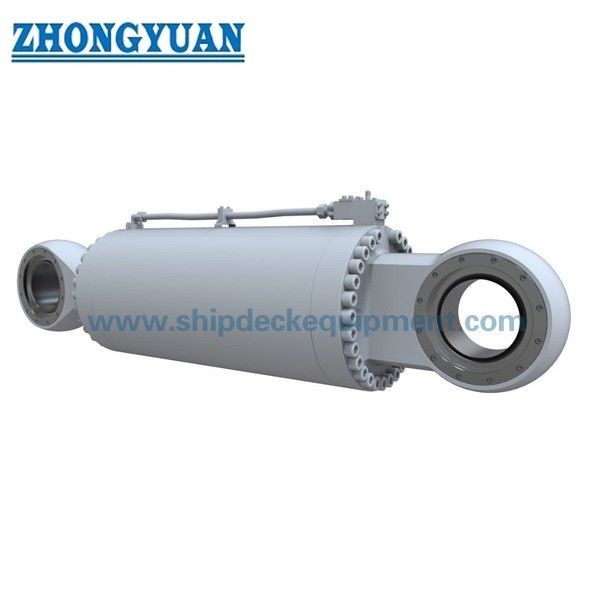

Lipat Jenis Hatch Cover Silinder hidrolik
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan |
| Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau disesuaikan |
| Waktu pengiriman: | Sesuai penawaran |
| Syarat-syarat pembayaran: | TT, L/C, dll. |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| Cahaya Tinggi: | Hatch Cover Silinder Hidrolik,Silinder Hidrolik Kapal Teknik,silinder hidrolik laut |
||
|---|---|---|---|
Deskripsi Produk
Lipat Tipe Hatch Cover Silinder Hidrolik
Keterangan
Silinder hidrolik adalah aktuator mekanis yang digunakan untuk memberikan gaya untuk membuka dan menutup penutup palka.Kami menyediakan semua jenis silinder hidrolik dan dikombinasikan dengan unit tenaga hidrolik dan aksesoris lainnya untuk membuat sistem hidrolik yang kompleks untuk kapal rekayasa, kapal penelitian, kapal keruk, split barge dll.
Silinder hidrolik laut dirancang untuk lingkungan laut, tekanan kerja adalah 25MPa atau 28MPa, banyak digunakan dalam peralatan laut untuk penutup palka, derek, perangkat kemudi kemudi, pintu kedap air, sistem hidrolik sekoci.
Bagian Utama Silinder Hidrolik
- barel silinder
Fungsi utama dari badan silinder adalah untuk menahan tekanan silinder.Laras silinder sebagian besar terbuat dari tabung mulus.Laras silinder digiling dan diasah secara internal dengan permukaan akhir yang khas dari 4 hingga 16 mikroinci.Piston membalas di dalam silinder.
- Kepala silinder
Fungsi utama kepala adalah untuk menutup ruang tekanan dari ujung yang lain.Kepala berisi pengaturan penyegelan batang terintegrasi atau opsi untuk menerima kelenjar segel.Kepala terhubung ke tubuh dengan cara threading, baut, atau tie rod.Segel statis digunakan di antara kepala dan laras.
- Basis atau tutup silinder
Fungsi utama tutup adalah untuk menutup ruang tekanan di salah satu ujungnya.Tutup terhubung ke tubuh dengan cara pengelasan, threading, baut, atau tie rod.Tutup juga berfungsi sebagai komponen pemasangan silinder.Ukuran tutup ditentukan berdasarkan tegangan lentur.Segel statis digunakan di antara tutup dan laras (kecuali konstruksi yang dilas).
- Piston
Fungsi utama piston adalah untuk memisahkan zona tekanan di dalam laras.Piston dikerjakan dengan alur agar sesuai dengan segel elastomer atau logam dan elemen bantalan.Segel ini bisa akting tunggal atau akting ganda.Perbedaan tekanan antara kedua sisi piston menyebabkan silinder memanjang dan menarik kembali.Piston dilekatkan dengan batang piston dengan menggunakan ulir, baut, atau mur untuk mentransfer gerakan linier.
Parameter Silinder Hidrolik:
| Lubang D1 | Batang D2 | ANEH | d3 H8 | B | C | R | E1 | E2 | F | L0 |
| 50 | 28/32 | 68 | 25 | 24 | 26 | 30 | 35 | 35 | 50 | 230 |
| 63 | 35/40 | 83 | 32 | 24 | 26 | 35 | 40 | 40 | 55 | 255 |
| 80 | 45/50 | 102 | 40 | 30 | 32 | 45 | 50 | 50 | 70 | 300 |
| 90 | 50/63 | 114 | 40 | 40 | 45 | 50 | 50 | 50 | 70 | 310 |
| 100 | 63/70 | 121 | 50 | 45 | 50 | 55 | 65 | 65 | 90 | 370 |
| 110 | 70 | 133 | 50 | 45 | 50 | 60 | 70 | 70 | 95 | 385 |
| 125 | 80/90 | 152 | 60 | 55 | 60 | 70 | 80 | 80 | 105 | 420 |
| 140 | 90/100 | 168 | 70 | 60 | 65 | 75 | 85 | 85 | 115 | 455 |
| 150 | 85/90 | 180 | 70 | 60 | 65 | 80 | 90 | 90 | 120 | 470 |
| 160 | 100/110 | 194 | 80 | 65 | 70 | 85 | 100 | 100 | 130 | 505 |
| 180 | 110/125 | 219 | 90 | 70 | 80 | 95 | 110 | 110 | 140 | 545 |
| 200 | 125/140 | 245 | 100 | 80 | 90 | 105 | 120 | 130 | 165 | 595 |
| 220 | 140/160 | 273 | 110 | 95 | 100 | 115 | 140 | 140 | 175 | 640 |
| 225 | 140/160 | 273 | 110 | 95 | 100 | 115 | 140 | 140 | 175 | 640 |
| 250 | 160 | 299 | 125 | 95 | 100 | 130 | 140 | 140 | 175 | 670 |
| 280 | 180 | 340 | 140 | 110 | 125 | 150 | 170 | 170 | 210 | 750 |
| 300 | 200 | 356 | 150 | 130 | 140 | 160 | 180 | 180 | 220 | 810 |
| 320 | 220 | 394 | 160 | 140 | 150 | 170 | 200 | 200 | 240 | 870 |
Gambar Silinder Hidrolik Penutup Hatch Tipe Lipat
