Kapal Galvanized Suction Bell Mouth Marine Pipe Fittings
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan |
| Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau disesuaikan |
| Waktu pengiriman: | Sesuai penawaran |
| Syarat-syarat pembayaran: | TT, L/C, dll. |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| Standar: | JIS F 3020-1985 | Jenis: | Tipe B |
|---|---|---|---|
| Ukuran nominal: | DN 50-200mm | Bobot: | 3.3-38.6kg |
| Bahan: | Casting Iron; Pengecoran Besi; Casting Steel Pengecoran Baja | Pengobatan permukaan: | sandblasting ke S2.5 + satu lapis primer toko epoksi |
| Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, dll. | ||
| Menyoroti: | JIS F 3020-1985 Suction Bellmouth,Marine Suction Bellmouth JIS F 3020-1985,DN200 JIS F 3020-1985 Kapal Fitting Pipa |
||
Deskripsi Produk
Kapal Galvanized Suction Bell Mouth Marine Pipe Fittings
Keterangan:
Mulut bel hisap kapal galvanis biasanya digunakan di tangki minyak, tangki air dan sumur limbah dari semua jenis kapal, yang cocok untuk media air atau minyak.
Spesifikasi Teknis Utama:
1. Standar: JIS F 3020-1985
2. Tipe: Tipe B
3. Ukuran Nominal: DN 50-200mm
4. Berat: 3.3-38.6kg
5. Bahan: Besi Pengecoran;Pengecoran Baja
6. Perawatan permukaan: sandblasting ke S2.5 + satu lapis primer toko epoksi;
7. Sertifikat Klasifikasi: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Dll.
Parameter Teknis Utama:
| Ukuran nominal | Dimensi struktur | Ukuran flensa | Referensi | |||||||||
| H | D1 | D4 | C | D3 | D2 | T | N | d1 | Berat kg | |||
| 50 | 90 | 50 | 105 | 13 | 155 | 120 | 20 | 4 | 19 | 40 | 2.03 | 3.3 |
| 65 | 120 | 70 | 170 | 15 | 175 | 140 | 22 | 4 | 19 | 50 | 1.99 | 6.3 |
| 80 | 140 | 80 | 220 | 15 | 185 | 150 | 22 | 8 | 19 | 55 | 1.99 | 8.6 |
| 90 | 145 | 90 | 235 | 17 | 195 | 160 | 22 | 8 | 19 | 60 | 1.91 | 9.6 |
| 100 | 150 | 100 | 250 | 20 | 210 | 175 | 24 | 8 | 19 | 60 | 1.92 | 11.2 |
| 125 | 230 | 130 | 400 | 20 | 250 | 210 | 24 | 8 | 23 | 65 | 1.85 | 22.5 |
| 150 | 270 | 160 | 475 | 25 | 280 | 240 | 26 | 8 | 23 | 80 | 1.82 | 30.1 |
| 200 | 300 | 200 | 525 | 35 | 330 | 290 | 26 | 12 | 23 | 100 | 1.80 | 38.6 |

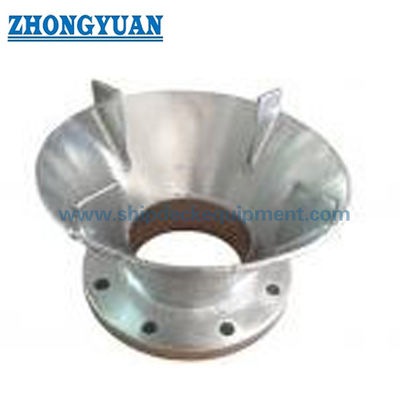

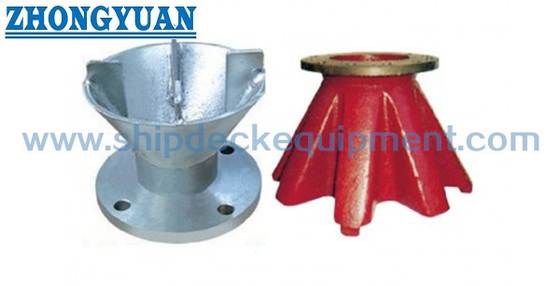

Gambar Kapal Galvanized Suction Bell Mouth Marine Pipe Fittings
