JIS F 3020-1985 Tipe A Round Type Suction Bell Mouth Marine Pipe Fittings
Detail produk:
Tempat asal: | Cina |
Nama merek: | Zhongyuan |
Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: | 1 |
---|---|
Harga: | As per quotation |
Kemasan rincian: | Pallet atau disesuaikan |
Waktu pengiriman: | Sesuai penawaran |
Syarat-syarat pembayaran: | TT, L/C, dll. |
Menyediakan kemampuan: | Memenuhi kebutuhan klien |
Informasi Detail |
|||
Standar: | JIS F 3020-1985 | Jenis: | Tipe A |
---|---|---|---|
Ukuran nominal: | DN 50-150mm | Bobot: | 1,3-16,4kg |
Bahan: | Baja Ringan, Baja Tahan Karat | Pengobatan permukaan: | sandblasting ke S2.5 + satu lapis primer toko epoksi |
Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, dll | ||
Cahaya Tinggi: | JIS F 3020-1985 marine suction bellmouth,JIS F 3020 suction bellmouth,JIS F 3020-1985 Marine Pipe Fittings |
Deskripsi Produk
JIS F 3020-1985 Tipe A Tipe Bulat Suction Bell Mouth
Ddeskripsi:
Suction Bellmouth biasanya digunakan di tangki minyak, tangki air dan sumur pembuangan semua jenis kapal, yang cocok untuk media air atau minyak.
S . Teknis Utamaspesifikasi:
1. Standar: JIS F 3020-1985
2. Tipe: Tipe A
3. Ukuran Nominal: DN 50-150mm
4. Berat: 1,3-16,4kg
5. Bahan: Baja Ringan, Baja Tahan Karat;
6. Perawatan permukaan: sandblasting ke S2.5 + satu lapis primer toko epoksi;
7. Sertifikat Klasifikasi: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Dll.
Parameter Teknis Utama:
Ukuran nominal | Dimensi struktur | referensi | ||||||
D1 | D2 | H1 | C | t | Berat kg | |||
50 | 60.5 | 63 | 110 | 28 | 13 | 4,5 | 2.28 | 1.3 |
65 | 76.3 | 79 | 160 | 48 | 15 | 4,5 | 2.27 | 2.0 |
80 | 89.1 | 92 | 220 | 76 | 15 | 6 | 2.06 | 3.9 |
90 | 101.6 | 103 | 255 | 91 | 17 | 6 | 2.1 | 5.0 |
100 | 114.3 | 117 | 275 | 94 | 20 | 6 | 2.2 | 5.5 |
125 | 139.8 | 142 | 400 | 154 | 20 | 6 | 2.04 | 10.4 |
150 | 165.2 | 168 | 450 | 158 | 25 | 8 | 2.0 | 16.4 |

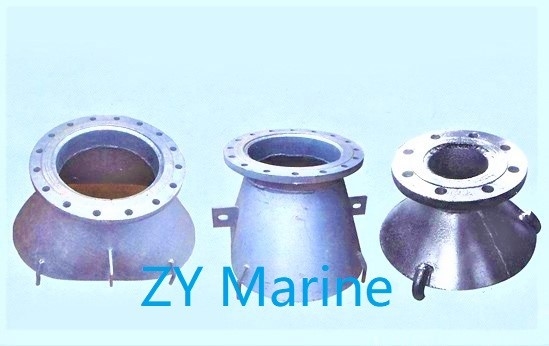

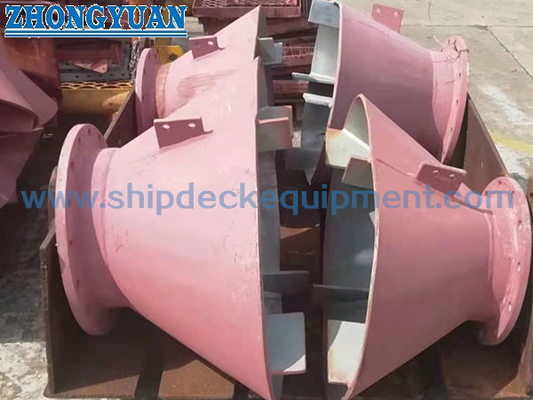

Menggambardari JIS F 3020-1985 Tipe A Tipe Bulat Suction Bell Mouth
