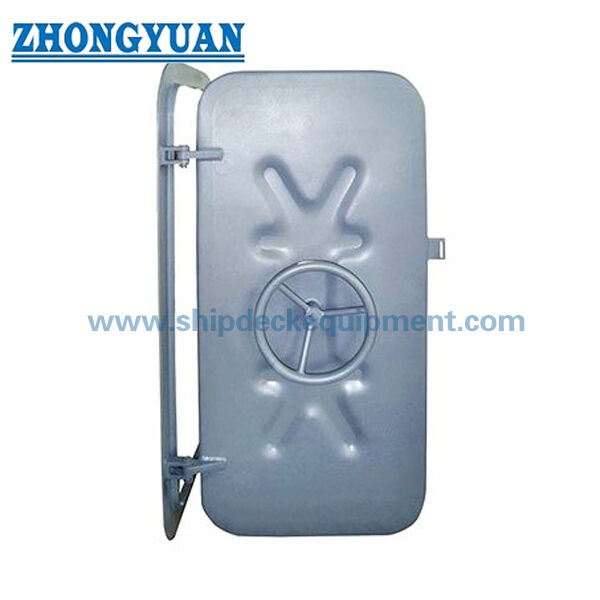

Pintu Kedap Air Baja Cepat dengan Roda Tangan Dua Sisi | Pintu Engsel Sekat Laut

Pintu kedap air baja dengan roda dua sisi. Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu Pintu

Ringkasan Produk

Pintu kedap air baja yang bertindak cepat ini adalah pintu yang dioperasikan secara manual,pintu berhalangan dengan satu daun untuk bukaan akses di dinding tertutup air di mana susunan wadah dan aturan yang berlaku memungkinkan penutupan berhalangan dengan cepatSebuah roda tangan disediakan di kedua sisi sehingga mekanisme pengaman dapat dioperasikan dari kedua kompartemen.sementara pembukaan sudut bulat, daun pintu, engsel, tempat duduk gasket, dan pengaturan pengaman harus dikoordinasikan dengan gambar kapal yang disetujui.

Data yang tersedia menyatakan rentang tekanan normal 0,05 ‰ 0,06 MPa, sekitar setara dengan kepala air tawar 5 ‰ 6 m. Nilai ini adalah referensi pemilihan proyek, bukan peringkat universal:Tekanan desain yang diperlukan, arah tekanan, tingkat instalasi, kategori dinding, dan tekanan uji harus dikonfirmasi untuk setiap kapal.dan versi bertenaga adalah konfigurasi yang terpisah dan tidak boleh dikombinasikan menjadi satu klaim produk kecuali ruang lingkup perakitan dan persetujuan lengkap telah diverifikasi.

Spesifikasi Cepat

• Tipe produk: pintu kedap air berhalangan manual → dimaksudkan untuk akses dinding dinding dimana operasi cepat dari kedua sisi diperlukan dan penutupan berhalangan diterima.
• Operasi: roda tangan di kedua sisi → operator dapat mengaktifkan atau melepaskan mekanisme pengaman bertindak cepat dari kedua kompartemen.
• Pemasangan: rangka baja las → pemotongan balok, penguatan sekitarnya, ketebalan rangka, urutan las, dan kontrol distorsi harus mengikuti gambar instalasi yang disetujui.
• Tekanan acuan: 0,05 ∼0,06 MPa → sekitar 5 ∼6 m kepala air tawar; desain akhir dan tekanan uji harus dikonfirmasi dari persyaratan pengendalian kerusakan kapal dan kelas.
• Rentang bukaan nominal: 1200 × 600 hingga 1600 × 800 mm → sembilan kombinasi bukaan tercantum untuk akses dan pilihan pengaturan.
• Opsi pelat daun: 6 / 8 / 10 mm → kombinasi yang tersedia dan bobot perkiraan tergantung pada bukaan yang jelas yang dipilih.
• Berat kira-kira: 124 sampai 238 kg → relevan dengan dukungan engsel, penanganan, urutan las, pengoperasian, dan perencanaan suku cadang.
• Bahan dan fungsi: baja ringan adalah konfigurasi utama → baja tahan karat, aluminium, tahan api, kedap gas, pengurangan suara, bertenaga,atau versi anti pembajakan memerlukan konfirmasi teknik terpisah.

Parameter teknis utama

Panduan Pemilihan & Inquiry

Langkah 1:Konfirmasi bahwa pintu kedap air bergelombang manual yang bertindak cepat diizinkan di dinding dan rute akses yang dimaksud.Pintu berhalangan tidak dapat ditukarkan dengan pintu geser kedap air yang dioperasikan dengan mesin di lokasi di mana aturan kapal mengharuskan jenis geser.

Langkah 2:Pilih pembukaan nominal dan berikan gambar potongan dinding, arah pembukaan, sisi engsel, ketinggian ambang, struktur berdekatan, ketebalan isolasi/lapisan,dan amplop izin operasi di kedua sisi.

Langkah 3:Sebutkan kepala atau tekanan air desain, arah tekanan, pengaturan kompartemen, dasar garis air kerusakan, dan apakah pintu harus menahan tekanan dari satu sisi atau kedua sisi.

Langkah 4:Konfirmasi bahan pintu dan bingkai, ketebalan pelat daun, bahan gasket, engsel dan bahan pengaman, persiapan permukaan, sistem pelapis, izin korosi,dan rincian antarmuka stainless steel.

Langkah 5:Mengkonfirmasi fungsi yang diperlukan: kedap air saja, kedap cuaca, tahan api, kedap gas, pengurangan suara, anti-pencurian kunci, atau operasi bertenaga.dan fungsi keamanan membutuhkan bukti desain khusus dan tidak dapat diasumsikan dari pintu kedap air standar.

Langkah 6:Berikan jumlah, jenis kapal atau unit lepas pantai, lokasi instalasi, perusahaan klasifikasi, ruang lingkup sertifikat dan saksi, tujuan pengiriman, tanggal pengiriman yang diperlukan, gambar yang disetujui,dan foto referensi jika tersedia.

Struktur

Welded steel frame | Single hinged steel leaf | Rounded-corner opening | Dual-side handwheels | Quick-acting securing mechanism | Perimeter gasket and compression seat | Hinges and stops | Internal and external operating access | Surface-protection system

Keuntungan Watertight, Instalasi & Kualitas

• Operasi roda tangan dua sisi mendukung pembukaan dan penutupan lokal yang cepat tanpa memerlukan sumber daya eksternal.dan pengaturan pelepasan darurat harus mengikuti desain yang disetujui.
• Sistem pengaman yang bertindak cepat dirancang untuk menerapkan kompresi terdistribusi di sekitar perimeter gasket.Perataan engsel, dan defleksi daun terkontrol.
• Pembukaan sudut bulat dan geometri bingkai menghindari transisi persegi panjang tajam dalam skema dimensi yang disediakan.Radius sudut yang sebenarnya dan potongan balok harus dipertahankan selama pembuatan dan instalasi di galangan kapal.
• Pengelasan langsung ke balok memberikan batas terintegrasi, tetapi input panas yang berlebihan dapat mendistorsi bingkai dan mengurangi kontak gasket.dan penyelarasan pasca-pengelasan adalah titik penerimaan penting.
• Massa pintu meningkat dengan ukuran bukaan dan ketebalan lempeng.dan operasi manual yang aman harus ditinjau sebelum persetujuan akhir.
• Jangkauan tekanan 0,05 ∼ 0,06 MPa yang dinyatakan harus dianggap sebagai referensi seleksi. pengujian tekanan prototipe, pengujian kebocoran produksi, pemeriksaan tempat duduk di pesawat,dan persyaratan saksi tergantung pada standar yang berlaku, peraturan kelas, dan rencana inspeksi yang disetujui.
• Kontinuitas pelapis diperlukan pada bingkai, tepi daun, engsel, las, dan perangkat keras yang tertanam.Kompatibilitas cat akhir dengan spesifikasi pelapis wadah dan bahan gasket harus dikonfirmasi sebelum pengiriman.

Atribut khusus

• Tipe produk: Pintu kedap air beraksi cepat dari baja → penutupan akses berjembatan manual untuk lokasi dinding kedap air yang disetujui
• Operasi: Roda tangan sisi ganda → memungkinkan operasi lokal dari kedua sisi dinding
• Pembukaan nominal: 1200 × 600 hingga 1600 × 800 mm → pilih sesuai dengan persyaratan akses, struktur, dan gambar wadah yang disetujui
• Tekanan referensi: 0,05 ∼0,06 MPa → sekitar 5 ∼6 m kepala air tawar; desain proyek dan tekanan uji masih harus dikonfirmasi
• Ketebalan lempeng daun: 6 / 8 / 10 mm → ketersediaan tergantung pada kombinasi pembukaan nominal dalam tabel yang disediakan
• Bahan Utama: Baja ringan → Baja tahan karat dan aluminium adalah varian rekayasa yang terpisah, bukan penggantian bahan langsung
• Pemasangan: Kerangka balok las → akurasi pemotongan, penguatan, urutan las, dan kontrol distorsi mempengaruhi kedap air akhir
• Tangan Pembuka: Tangan kiri atau tangan kanan, untuk dikonfirmasi → tanda sisi engsel dan arah pembukaan pada gambar yang disetujui
• Sistem segel: Perimeter gasket, bahan yang harus dikonfirmasi → profil gasket, kompresi, metode penggabungan, dan akses penggantian adalah spesifik proyek
• Peringkat Api / Gas / Akustik: Untuk dikonfirmasi → hanya menyatakan peringkat ketika seluruh rangkaian pintu memiliki bukti uji dan persetujuan yang berlaku
• Anti-Piracy Locking: Tersedia oleh proyek → rilis internal, kompatibilitas jalur pelarian, logika penguncian, dan penerimaan kelas/bendera harus ditinjau
• Sertifikat: Menurut persyaratan proyek → persetujuan, pelacakan bahan, pengujian, dan ruang lingkup saksi harus disepakati sebelum produksi

Cara Kerjanya

Turn the handwheel from either side → The quick-acting securing mechanism releases or engages the perimeter securing points → The hinged leaf opens or closes → Final handwheel movement compresses the gasket against the frame seat → Seating, keselarasan, dan kebocoran diperiksa selama pengoperasian

Aplikasi

Watertight subdivision bulkheads | Machinery-space access positions | Shaft-tunnel or service-space access where hinged doors are permitted | Pump rooms and technical compartments | Workboats and merchant vessels | Offshore-unit compartments subject to project approval | Newbuilding and replacement projects

Sertifikasi & Keuntungan

Sertifikat, dokumen persetujuan, pelacakan bahan, pengujian tekanan atau kebocoran, dan saksi inspeksi dapat diatur sesuai dengan persyaratan proyek, aturan yang berlaku, gambar yang disetujui,dan prosedur perusahaan klasifikasi. Type approval, EC MED approval, fire certification, atau class product certification tidak termasuk secara default.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

Gambar & Foto

FAQ

Q1:Apakah rentang tekanan 0,05 ∼0,06 MPa cocok untuk setiap instalasi?

A1:Tidak. Ini adalah kisaran referensi yang disediakan untuk data produk ini. Desain dan tekanan uji yang diperlukan harus ditetapkan dari tingkat instalasi, garis air kerusakan, arah tekanan, aturan kapal,Gambar yang disetujui, dan persyaratan-persatuan klasifikasi.

Pertanyaan 2:Bisakah pintu roda genggam berhalangan ini menggantikan pintu geser yang kedap air dengan hidraulik atau tenaga?

A2:Tidak secara otomatis. Beberapa lokasi balok kedap air membutuhkan pintu geser atau yang dioperasikan secara otomatis sesuai dengan aturan kapal yang berlaku.Desainer kapal dan masyarakat klasifikasi harus mengkonfirmasi bahwa pintu berhalangan manual yang bertindak cepat dapat diterima di lokasi yang dimaksudkan.

Q3:Apakah tahan api, kedap gas, kedap suara, anti pembajakan, dan sertifikat kelas termasuk sebagai standar?

A3:Tidak, ini adalah fungsi terpisah dan ruang lingkup persetujuan. rating yang diperlukan, standar uji, penguncian dan pengaturan melarikan diri, kelas saksi, persetujuan jenis,dan paket sertifikat harus disepakati sebelum penawaran dan didukung oleh bukti desain dan pengujian yang relevan.
