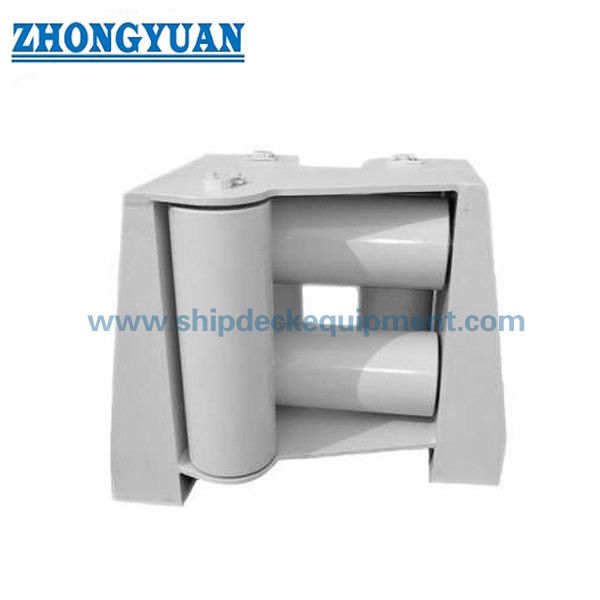

Lima Roller Universal Fairlead dengan Roller Atas.

Fairlead Universal Lima Rol dengan Rol Atas | Pemandu Tali Sisi Kapal untuk Penambatan dan Penarik, Tipe CB/T 3062

Ikhtisar Produk

Fairlead universal lima rol CB/T 3062 Tipe C dengan roller atas adalah fitting pemandu tali di sisi kapal yang digunakan di dek freeboard atau area benteng di mana tali tambat atau tali penarik perlu dikontrol masuknya dari berbagai arah. Susunan ini menggabungkan tiga roller vertikal dan dua roller horizontal untuk memandu tali kawat baja atau tali nilon melalui bukaan fairlead sekaligus mengurangi kontak geser dan abrasi tali lokal.

Halaman ini disiapkan dari data produk CB/T 3062-2011 Tipe C yang disediakan. Informasi referensi online untuk CB/T 3062-2011 mengidentifikasi standar tersebut sebagai standar fairlead kepala roller yang mencakup klasifikasi, persyaratan, metode pengujian, aturan inspeksi, penandaan, pengemasan, dan transportasi untuk fairlead kepala roller. Tabel yang disediakan tidak memberikan nilai SWL, jadi penandaan muatan, sudut tali pengikat, tulangan lambung kapal, dan ruang lingkup inspeksi kelas harus dikonfirmasi oleh gambar proyek atau persyaratan standar resmi sebelum penawaran.

Spesifikasi Cepat

• Jenis produk: Fairlead universal lima rol Tipe C dengan roller atas → pemandu tali sisi kapal untuk kontrol arah tali tambat dan penarik.
• Referensi standar: CB/T 3062-2011 → digunakan ketika gambar kapal menentukan pengaturan fairlead kepala roller CB/T.
• Susunan roller: 3 roller vertikal + 2 roller horizontal → memandu jalur tali dari berbagai arah masuk dan membantu mengendalikan risiko lompat tali.
• Posisi pemasangan: sisi kapal / dek freeboard / kursi benteng → struktur yang dilas, jarak bukaan, dan tulangan lokal harus diperiksa sebelum produksi.
• Rentang tali yang berlaku berdasarkan data yang tersedia: tali kawat baja 19,5–68 mm dan tali nilon 36–100 mm → pemilihan ukuran tali akhir harus mengikuti pengaturan tambatan atau penarik kapal.
• Dimensi utama yang disediakan: E, F, D, d, L, L1, L2, L3, B, B1, B2, H, dan H1 → berguna untuk menggambar halaman web, tata letak kursi, dan pemeriksaan penggantian.
• Kisaran berat dari data yang disediakan: 182–4021 kg → penting untuk penanganan, pengangkatan instalasi, peninjauan struktur dek, pengepakan, dan perencanaan pengangkutan.
• Perawatan permukaan: sandblasting hingga Sa 2.5 + primer toko epoksi satu lapis, perawatan yang dipoles, digalvanis, atau disesuaikan → pelapisan akhir harus mengikuti spesifikasi kapal.

Parameter Teknis Utama

Data pemilihan halaman web utama untuk fairlead universal lima rol CB/T 3062 Tipe C dengan roller atas. Dimensi dalam mm kecuali dinyatakan lain. Tabel dimensi lengkap yang disediakan disimpan di bagian Referensi Teknik untuk menghindari tabel halaman web yang terlalu lebar.

Catatan: Nilai H yang disertakan untuk kawat baja berdiameter 37,5 mm muncul sebagai 7780 dan ditandai sebagai harus dikonfirmasi sebelum lembar data final dirilis.

Panduan Seleksi & Permintaan

Langkah 1: Konfirmasikan standar dan model yang diperlukan: Fairlead universal lima rol CB/T 3062-2011 Tipe C dengan roller atas.

Langkah 2: Konfirmasikan jenis dan ukuran tali: diameter tali kawat baja, diameter tali nilon, konstruksi tali, dan apakah fairlead digunakan untuk tambatan, penarik, atau penggantian.

Langkah 3: Konfirmasikan arah tali pengikat, sudut relatif tali, bukaan sisi kapal, susunan dek lambung timbul, dan apakah roller atas diperlukan oleh gambar kapal.

Langkah 4: Konfirmasikan struktur kursi, antarmuka yang dilas, penguatan lambung/benteng, izin pemasangan, ruang pelepasan roller, dan akses perawatan.

Langkah 5: Konfirmasikan persyaratan material: baja C-Mn, baja ringan, baja tahan karat, atau kelas material khusus proyek; konfirmasi alokasi material poros, semak, roller, dan rangka jika diperlukan.

Langkah 6: Konfirmasikan perawatan permukaan, sistem pelapisan, ruang lingkup inspeksi, persyaratan NDT, persyaratan sertifikat kelas, kuantitas, tujuan pengiriman, dan waktu pengiriman yang diperlukan.

Langkah 7: Berikan gambar GA, gambar susunan sisi kapal, foto fairlead yang ada, sketsa jalur tali, atau dimensi pengganti jika tersedia.

Struktur

Rangka lima rol tipe C | Tiga rol vertikal | Dua rol horizontal termasuk rol atas | Kursi sisi kapal / rangka yang dilas | Permukaan rol kontak tali | Poros rol dan bagian penahannya | Antarmuka pemasangan dek benteng / freeboard | Beli primer atau perawatan permukaan tertentu

Keunggulan Panduan Tali, Roller & Pemasangan

• Susunan Tipe C menggunakan tiga roller vertikal dan dua roller horizontal untuk memandu masuknya tali dari berbagai arah, yang berguna di stasiun tambatan atau penarik di sisi kapal di mana arah jalur dapat berubah selama pengoperasian.
• Roller horizontal atas membantu mengontrol jalur tali di dalam bukaan fairlead dan dapat mengurangi risiko tali keluar dari jalur pemandu jika pengaturan kapal dan sudut lead sudah benar.
• Kontak roller mengurangi gesekan geser dibandingkan dengan permukaan tetap, namun rotasi roller, penyelarasan poros, kondisi semak, desain pelumasan atau bantalan, dan akses perawatan harus diperiksa untuk kinerja servis sebenarnya.
• Permukaan roller yang halus dan tepian tali yang rapi membantu mengurangi keausan lokal pada tali kawat baja dan tali nilon. Umur tali akhir juga bergantung pada konstruksi tali, beban, sudut garis, permukaan akhir, dan kondisi perawatan.
• Kursi dan rangka yang dilas mentransfer gaya reaksi tali ke struktur dek sisi kapal atau lambung timbul; perkuatan lokal, detail las, dan bukaan lambung kapal harus diperiksa oleh galangan kapal atau kantor desain.
• Opsi material yang berbeda dapat didiskusikan, namun kualitas material yang tepat untuk roller, rangka, poros, semak, dan bagian penahan harus dikonfirmasi sebelum produksi dan persiapan sertifikat.
• Inspeksi kelas, sertifikat material, inspeksi dimensi, NDT, dan pengujian tambahan dapat diatur sesuai dengan kebutuhan proyek dan ruang lingkup inspeksi yang disepakati.

Atribut Khusus

• Standar: CB/T 3062-2011 → digunakan bila galangan kapal, pemilik, atau gambar desain menentukan susunan fairlead kepala rol CB/T.
• Tipe: Tipe C dengan roller atas → konfigurasi fairlead universal lima roller untuk pemandu tali di sisi kapal.
• Susunan Roller: 3 roller vertikal + 2 roller horizontal → menopang tali multi-arah yang mengelilingi bukaan fairlead.
• Kompatibilitas Tali: tali kawat baja 19,5–68 mm / tali nilon 36–100 mm dari data yang tersedia → pemilihan tali akhir harus diperiksa dengan susunan tali kapal.
• Pemasangan: sisi kapal / dek freeboard / kursi benteng → antarmuka yang dilas, tulangan struktural, ukuran bukaan, dan izin perawatan harus dikonfirmasi.
• Bahan: Baja C-Mn / baja ringan / baja tahan karat → kelas yang tepat dan alokasi komponen harus dikonfirmasi sebelum penawaran.
• Perawatan Permukaan: Peledakan Sa 2,5 + primer toko epoksi / dipoles / galvanis / disesuaikan → pelapisan akhir mengikuti spesifikasi kapal atau kebutuhan pelanggan.
• Memuat Data: SWL tidak disediakan dalam tabel yang disediakan → jangan menandai SWL sampai dikonfirmasi oleh tabel standar resmi, perhitungan proyek, atau gambar yang disetujui.
• Persyaratan Sertifikat: tersedia sesuai dengan cakupan pesanan → sertifikat kelas, sertifikat material, sertifikat pembuat, dan pemeriksaan saksi harus dikonfirmasi sebelum produksi.

Cara Kerjanya

Tali tambatan atau penarik mendekati fairlead sisi kapal → Tali masuk di antara roller vertikal dan horizontal → Roller memutar dan memandu jalur tali → Roller atas membantu menjaga tali tetap dalam bukaan yang terkendali → Gaya reaksi lokal ditransfer melalui kursi yang dilas dan struktur sisi kapal

Aplikasi

Kapal Komersial | Kapal angkatan laut bila ditentukan dengan gambar | Kapal pendukung lepas pantai bila disetujui oleh persyaratan proyek | Stasiun tambatan di tepi kapal | Posisi pemandu tali penarik | Bukaan tali dek freeboard | Proyek pembangunan baru dan penggantian

Sertifikasi & Keunggulan

Sertifikat dapat diatur sesuai dengan kebutuhan proyek, ruang lingkup inspeksi, ketertelusuran material, dan prosedur persetujuan masyarakat kelas.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

Menggambar & Foto

Pertanyaan Umum

Q1: Apa perbedaan antara fairlead lima rol Tipe C dan fairlead rol sederhana?

A1: Tipe C menggabungkan tiga roller vertikal dan dua roller horizontal, termasuk roller atas, untuk memandu tali melalui bukaan sisi kapal yang terkontrol. Ini lebih cocok jika jalur tali dapat bervariasi dan gambar kapal memerlukan panduan tali multi-arah.

Q2: Dapatkah fairlead ini digunakan untuk tali kawat baja dan tali nilon?

A2: Ya, tabel yang tersedia mencantumkan diameter tali kawat baja dari 19,5 hingga 68 mm dan diameter tali nilon dari 36 hingga 100 mm. Seleksi akhir tetap harus memastikan konstruksi tali, diameter tali, sudut garis, beban desain, ukuran roller, dan susunan sisi kapal.

Q3: Bisakah kami menandai SWL pada fairlead ini berdasarkan tabel yang tersedia?

A3: Tabel yang tersedia tidak menyertakan nilai SWL, jadi SWL tidak boleh ditandai hanya dari data ini. Penandaan muatan harus dikonfirmasikan sesuai dengan tabel standar resmi, perhitungan proyek, gambar yang disetujui, dan kesepakatan antara pengguna dan pabrikan.
