Jenis Silinder Tug Boat Rubber Fender Marine Rubber Fender
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Jenis: | CY | Berlaku untuk: | Semua jenis sisi kapal dan dermaga |
|---|---|---|---|
| Sertifikasi: | CCS, BV, ABS and SGS | ||
| Menyoroti: | Fender karet perahu CY,spatbor karet perahu ABS,spatbor dermaga laut karet |
||
Deskripsi Produk

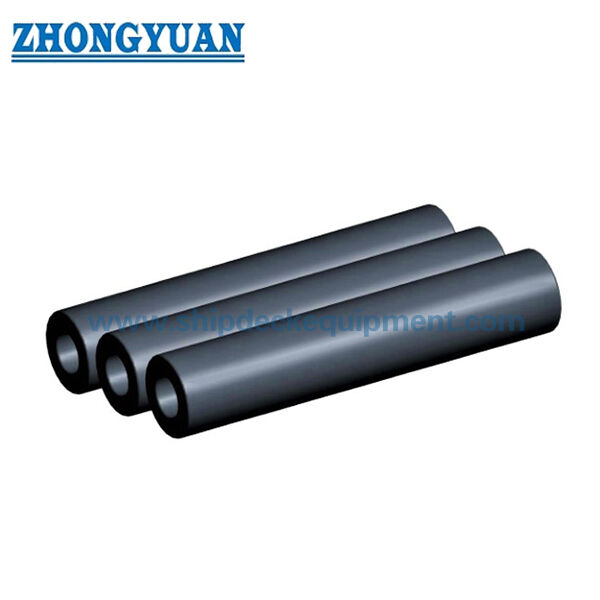

Fender karet silinderik untuk kapal penarik dan terminal laut
Ringkasan Produk
Fender karet silinder untuk kapal penarik dan terminal laut adalah fender karet solid silinder berongga sederhana yang digunakan di dermaga, dermaga, kapal penarik, kapal dorong dan lokasi kontak kapal lainnya.Hal ini dapat dipasang oleh rantai pusat atau batang, dengan suspensi, atau dengan alur lingkar yang diolah untuk tali / rantai jika diperlukan.
Seri kinerja standar yang disediakan mencakup diameter luar dari 150 hingga 1.200 mm pada panjang referensi 1.000 mm, dengan 50% data kompresi desain.Tabel pembuatan kapal penarik / push-boat terpisah mengkonfirmasi panjang silinder panjang hingga 20,000 mm untuk banyak konfigurasi berlubang dan tidak berlubang.
Spesifikasi Cepat
- Jenis produk: Fender karet padat silinder berongga
- Jangkauan diameter luar yang disediakan dalam tabel kinerja standar: 150 ∼ 1200 mm
- Rasio ID/OD khas dalam seri standar: sekitar 0.5
- Titik kinerja yang dipublikasikan: 50% kompresi desain
- Panjang referensi yang diterbitkan untuk tabel kinerja: 1.000 mm
- Panjang produksi panjang: hingga 20.000 mm untuk banyak konfigurasi yang tercantum
- Bentuk pemasangan yang tersedia: silinder biasa, silinder berlubang, silinder busur/buritan kapal.
Struktur & Konfigurasi
Tubuh karet silinder berongga lubang tengah untuk suspensi / pemasangan alur instalasi opsional ujung kerucut opsional dan pengaturan pemasangan sisi kapal khusus proyek.
Untuk produk silinder, informasi manufaktur yang diberikan mendukung ekstrusi otomatis/gulung, kompaksi lapisan, vulkanisasi integral dan pemesinan alur instalasi jika diperlukan.Deskripsi proses ini tidak digeneralisasikan untuk cetakan D, W atau keluarga profil-fender lainnya.
Parameter teknis utama:
| TYPE | OUTERDIA (((D) | INNER DI A (d) | panjang produk | |
| CY150XL | 150 | 75 | 500-20000 | |
| CY200XL | 200 | 100 | ||
| CY300XL | 300 | 150 | ||
| CY400XL | 400 | 200 | ||
| CY500XL | 500 | 250 | ||
| CY600XL | 600 | 300 | ||
| CY700XL | 700 | 350 | ||
| CY800XL | 800 | 400 | ||
| CY900XL | 900 | 350 | ||
| CY1000XL | 1000 | 500 | ||
| CY11OOXL | 1100 | 550 | ||
| CY1200XL | 1200 | 600 | ||
| Kinerja teknis utama | ||||
| Jenis | Desain defleksi kompresi | Kinerja | ||
| KN) Kekuatan reaksi |
Absorpsi Energi ((KJ) |
Toleransi% | ||
| Tipe standar | Tipe standar | |||
| CY150X1000 | 50 | 44.1 | 1.5 | ± 10 |
| CY200X1000 | 59.8 | 2.6 | ||
| CY250X1000 | 74.6 | 4.1 | ||
| CY300X1000 | 89.3 | 5.9 | ||
| CY400X1000 | 118.7 | 10.4 | ||
| CY500X1000 | 148.1 | 16.1 | ||
| CY600X1000 | 178.5 | 23.5 | ||
| CY700X1000 | 208 | 31.4 | ||
| CY800X1000 | 237.4 | 41.2 | ||
| CY900X1000 | 267.8 | 52 | ||
| CY1000X1000 | 297.2 | 63.8 | ||
| CY1100X1000 | 331 | 77.2 | ||
| CY 1200x1000 | 363 | 95.2 | ||
Panduan Pemilihan & Inquiry
Tahap 1
Langkah 2 Pilih OD, ID dan panjang total dari energi/reaksi yang dibutuhkan, ruang yang tersedia dan metode pemasangan.
Langkah 3 Mengkonfirmasi konfigurasi alur atau alur, jumlah alur/posisi, susunan rantai atau tali dan rincian akhir.
Langkah 4 Untuk pemilihan berdasarkan kinerja, jelaskan apakah nilai katalog 1.000 mm / 50% adalah dasar penerimaan atau apakah diperlukan uji skala penuh khusus proyek.
Langkah 5
Keuntungan Utama Teknik
- Geometri melingkar yang sederhana memungkinkan suspensinya, pengaturan batang tengah atau wadah yang dipasang dengan penggantian yang relatif tidak rumit.
- Lubang panjang untuk pembuatan dan pemasangan mesin mendukung pengaturan bow/stern untuk kapal tarik dan kapal dorong.
- Tabel kinerja 50% memberikan nilai reaksi langsung dan energi untuk seri OD yang dikirimkan pada panjang referensi 1.000 mm.
- Kombinasi OD/ID yang berbeda dapat dirancang jika seri katalog standar tidak sesuai dengan instalasi yang ada.
Pemasangan & Antarmuka Sistem
Fender silinder dapat digantung melalui lubang tengah, ditahan oleh rantai / batang, atau dipasang dengan alur lingkar dan tali / rantai.,beban tali/rantai, transisi ujung dan rincian dukungan lambung harus dikoordinasikan dengan struktur kapal.
Inspeksi & Dokumentasi
Kontrol kualitas dasar mencakup pemeriksaan visual, verifikasi dimensi dan pengujian sifat fisik karet.Jika tabel kekuatan reaksi / penyerapan energi yang dikuantifikasi adalah bagian dari spesifikasi produk yang disepakati, pengujian kompresi skala penuh dapat dimasukkan ke dalam proyek ITP untuk memverifikasi kinerja yang dijamin dalam kondisi pengujian yang ditentukan.
PIANC Fender Guidelines 2024 (MarCom WG211) digunakan sebagai referensi rekayasa saat ini untuk prinsip desain, manufaktur dan pengujian sistem fender.kesaksian pihak ketiga dan dokumentasi kelas hanya dinyatakan ketika ruang lingkup yang sesuai telah disepakati dan didokumentasikan.
Aplikasi
Tugboats. pushboats. workboats. quay walls. docks. suspended fender systems.
Gambar & Foto
FAQ
T1: Mengapa CY900 ditampilkan dengan diameter dalam 450 mm? entri 350 mm yang terisolasi dalam satu sumber diperlakukan sebagai kesalahan sumber.
Q2: Apakah nilai kinerja 50% berskala langsung dengan panjang?Nilai proyek untuk panjang lainnya harus dikonfirmasi melalui dasar perhitungan / kinerja produk yang disetujui daripada diasumsikan tanpa verifikasi.
Q3: Kapan alur digunakan? Alur digunakan di mana tali atau rantai harus menemukan dan mempertahankan fender pada kapal atau struktur pendukung; geometri alur spesifik proyek.
