Fender karet jenis W untuk pelindung busur dan buritan
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Jenis: | W | Berlaku untuk: | Batang kapal bagian bawah air dan buritan |
|---|---|---|---|
| Menyoroti: | fender karet w laut,fender karet SGS w,fender laut karet elastis |
||
Deskripsi Produk

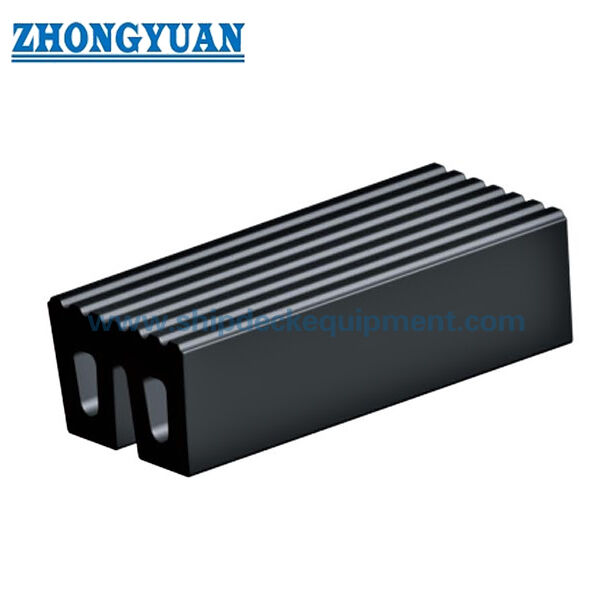

Fender karet jenis W untuk pelindung busur dan buritan
Ringkasan Produk
W Type Tugboat Rubber Fender for Bow and Stern Protection adalah profil karet padat yang dibentuk yang dirancang untuk kapal penarik, kapal dorong dan kapal kerja yang mengalami dorongan berulang,pengiring dan kontak bantuan kapalProfil berbentuk W menyediakan dua kaki pemasangan dan permukaan kontak alur lebar yang cocok untuk pengaturan busur, batang dan buritan kapal.
Seri dimensi yang disediakan mencakup tujuh profil W dari W320 × 200 hingga W600 × 400, dengan panjang maksimum terdaftar hingga 3.000 mm tergantung pada ukuran profil.Sumber juga mencakup kurva kinerja, tetapi tidak ada tabel kekuatan reaksi numerik yang dapat dibaca / penyerapan energi yang lengkap; oleh karena itu nilai kinerja numerik yang tidak didukung tidak dipublikasikan di halaman ini.
Spesifikasi Cepat
- Jenis produk: Fender karet padat untuk kapal penarik profil W
- Rentang profil yang disediakan: W320 × 200 hingga W600 × 400
- Panjang unit maksimum yang tercantum: 2.000-3.000 mm tergantung pada profil
- Area pemasangan utama: kapal penarik / perahu kerja bagian depan, batang dan buritan
- Konstruksi: profil karet padat yang dicetak dan vulkanisasi
- permukaan kontak: permukaan karet berselang lebar / berdaun
- Dasar seleksi: geometri profil, susunan wadah, beban kontak, tugas abrasi dan kinerja yang diverifikasi khusus proyek
Struktur & Konfigurasi
Badan karet solid berbentuk W. Dua kaki pemasangan. Mahkota kontak lebar. Lubang kontak longitudinal.
Fender W digunakan sebagai fender untuk kapal dan dapat dikombinasikan dengan fender silinder atau profil D dalam pengaturan perlindungan busur/sisi yang lengkap.Halaman tidak memperlakukan profil W sebagai perangkat angkat tepi dermaga atau sebagai komponen penarik.
Spesifikasi teknis utama:
| TIP | (mm) Ukuran (mm) | |||||
| B | Bl | H | H1 | h | L | |
| W320X200 | 320 | 180 | 200 | 67 | 50 | ≤ 2000 |
| W480X300 | 480 | 245 | 300 | 88 | 58 | ≤ 3000 |
| W500X330 | 500 | 248 | 330 | 90 | 65 | ≤ 2000 |
| W500X450 | 500 | 255 | 450 | 100 | 75 | ≤2500 |
| W500X400 | 500 | 270 | 400 | 99 | 74 | ≤ 2000 |
| W600X300 | 600 | 460 | 300 | 60 | 43 | ≤ 2000 |
| W600X400 | 600 | 405 | 400 | 78 | 58 | ≤ 2000 |
Panduan Pemilihan & Inquiry
Langkah 1
Langkah 2 Pilih ukuran profil W dan panjang unit dari ruang lambung yang tersedia, geometri kontak dan dimensi penggantian yang ada.
Tahap 3
Langkah 4 Berikan dasar beban kontak / energi desain yang diperlukan dan tentukan apakah uji kinerja atau perhitungan harus dimasukkan dalam ruang lingkup pasokan.
Tahap 5
Keuntungan Utama Teknik
- permukaan kontak berselang lebar cocok untuk kontak mendorong berulang pada busur / buritan derek dan perahu kerja.
- Profil dua kaki memberikan pengaturan pemasangan sisi kapal yang aman sambil memungkinkan mahkota karet untuk berubah bentuk saat disentuh.
- Geometri dan panjang beberapa bagian mendukung instalasi baru dan pengganti tanpa membuat halaman web terpisah untuk setiap ukuran.
- Fender profil W dapat diintegrasikan dengan fender sisi / busur silinder dan tipe D dalam tata letak perlindungan kapal penarik yang lengkap.
Pemasangan & Antarmuka Sistem
Fender dibalut ke dukungan sisi kapal yang diperkuat ukuran baut akhir, geometry slot, plat pendukung,Pengaturan sisipan lambung / pengganda dan perlindungan korosi ditentukan oleh gambar kapal dan beban lokal yang dihitungProfil yang dipasang harus memiliki ruang kosong yang cukup untuk deformasi tanpa kontak keras dengan baja yang berdekatan.
Inspeksi & Dokumentasi
Kontrol kualitas dasar mencakup pemeriksaan visual, verifikasi dimensi dan pengujian sifat fisik karet.Jika tabel kekuatan reaksi / penyerapan energi yang dikuantifikasi adalah bagian dari spesifikasi produk yang disepakati, pengujian kompresi skala penuh dapat dimasukkan ke dalam proyek ITP untuk memverifikasi kinerja yang dijamin dalam kondisi pengujian yang ditentukan.
PIANC Fender Guidelines 2024 (MarCom WG211) digunakan sebagai referensi rekayasa saat ini untuk prinsip desain, manufaktur dan pengujian sistem fender.kesaksian pihak ketiga dan dokumentasi kelas hanya dinyatakan ketika ruang lingkup yang sesuai telah disepakati dan didokumentasikan.
Aplikasi
Kapal penarik pelabuhan. Eskort penarik. Push boat. Kapal kerja.

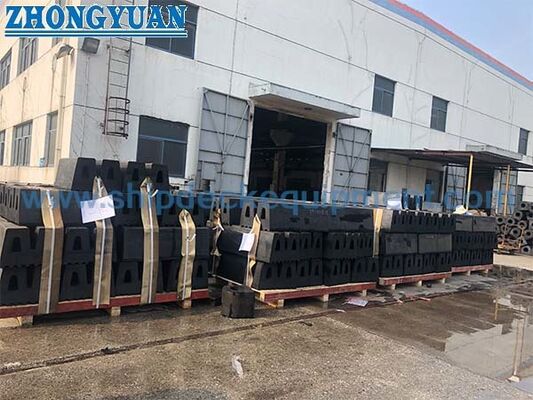

Gambar & Foto
FAQ
T1: Apakah W Type terutama fender untuk kapal penarik? Ya. Informasi produk yang diberikan memposisikan untuk perlindungan batang / buritan kapal,dan praktik internasional saat ini untuk kapal penarik juga menggunakan profil W dalam pengaturan bow dan buritan.
P2: Dapatkah tabel dimensi digunakan sebagai tabel reaksi/energi? No. Dimensi dan kinerja yang diverifikasi adalah seperangkat data teknik yang terpisah;Kinerja numerik harus berasal dari tabel kinerja atau pengujian yang disetujui.
T3: Bisakah fender W dikombinasikan dengan fender silinder? Ya, sistem perlindungan kapal penarik dapat menggunakan profil yang berbeda di posisi depan, buritan dan sisi sesuai dengan susunan kapal.
