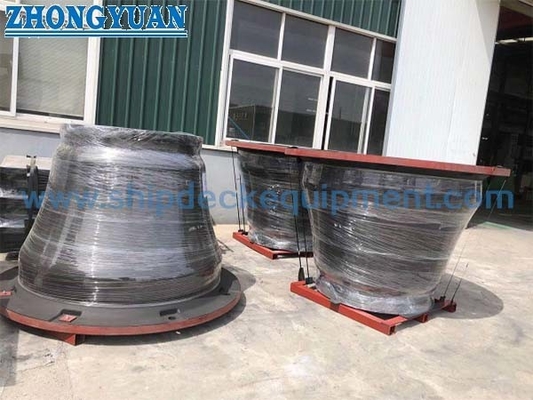

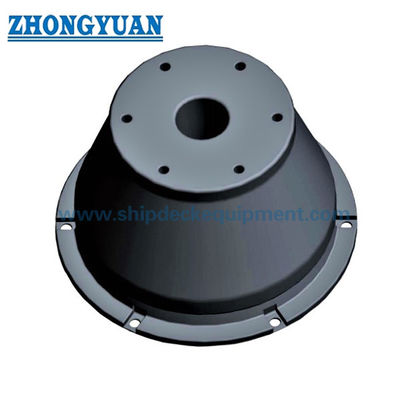

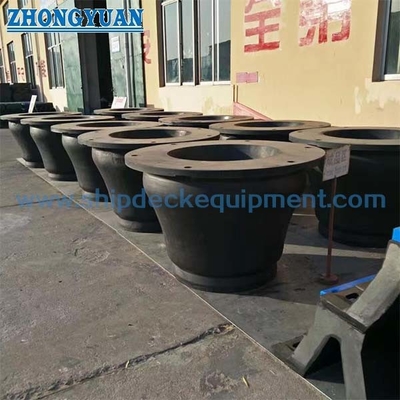

Fender Karet Jenis Kerucut Penyerapan Energi Tinggi Untuk Fender Karet Laut Quay
Detail produk:
Tempat asal: | Cina |
Nama merek: | Zhongyuan |
Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: | 1 |
---|---|
Harga: | As per quotation |
Kemasan rincian: | Pallet atau disesuaikan |
Waktu pengiriman: | Sesuai penawaran |
Syarat-syarat pembayaran: | TT, L/C, dll. |
Menyediakan kemampuan: | Memenuhi kebutuhan klien |
Informasi Detail |
|||
Sertifikasi: | CCS, BV, ABS and SGS | Cocok untuk: | Terminal yang membutuhkan gaya reaksi rendah dan penyerapan energi tinggi |
---|---|---|---|
Digunakan dalam: | Terminal skala besar seperti terminal minyak dan terminal peti kemas, serta pengembangan dan tempat | ||
Cahaya Tinggi: | Fender karet kerucut untuk kapal,fender karet kerucut SGS,fender karet kerucut OEM |
Deskripsi Produk
Fender Karet Jenis Kerucut Penyerapan Energi Tinggi Untuk Fender Karet Laut Quay
Keterangan
Proses Produksi: Vulkanisasi cetakan integral berliku otomatis penuh dan proses alur pemesinan mobil mekanis Ini adalah yang pertama di Cina dan vulkanisasi cetakan integral berliku otomatis sepenuhnya terkemuka di dunia dan teknologi pemrosesan alur permesinan dengan hak kekayaan intelektual independen, yang cocok untuk silinder ( CY) spatbor karet.
Proses ini menggunakan ekstruder umpan dingin untuk secara otomatis mengekstrusi karet gabungan dari film dengan ukuran yang diperlukan melalui perangkat belitan ekstrusi, dan film dililitkan secara timbal balik pada inti rol pembentuk.Setelah mencapai ukuran proses produk, kain air secara otomatis diikat dan diberi tekanan.Akhirnya, ia memasuki tangki vulkanisir dan memanas dan divulkanisir untuk terbentuk.Setelah vulkanisasi, alur kanan dipasang dan diproses dengan memutar.
Setelah proses diimplementasikan, fender karet silinder dapat dibentuk dengan terus-menerus mengekstrusi film dan melilitkannya ke depan dan ke belakang.Karena pitch belitan seragam, struktur jaringan terbentuk antara lapisan atas dan bawah.Selama proses penggulungan, roller pemadatan silinder bertekanan tinggi digunakan untuk ikatan pemadatan lapis demi lapis dan pembuangan udara, sehingga spatbor karet silinder tidak terluka setelah penggulungan selesai.Struktur keseluruhan dibentuk sebelum vulkanisasi, dan kemudian mengalami tekanan dan cetakan vulkanisasi suhu tinggi, yang sangat meningkatkan sifat fisik produk.Selain itu, karena keseragaman ukuran film yang diekstrusi dan pitch berliku, dimensi penampang fender karet silinder konsisten, dan ketepatan alur yang dipasang setelah berputar tinggi, dan kualitas penampilan juga sangat meningkat.
Proses vulkanisasi cetakan: cocok untuk spatbor tipe-W, spatbor tipe-D, spatbor tipe-M, dll.
Fitur
1) Ia memiliki kemampuan untuk menahan tekukan dan geser
2) Memiliki kemampuan untuk menahan dampak lokal
3) Pelat belakang dan pelat muka pelat anti-gerusan tidak akan berubah bentuk selama proses kompresi.
4) Beradaptasi dengan lingkungan, memiliki ketahanan korosi yang baik, dan dapat memenuhi berbagai persyaratan lingkungan.
5) Sertifikasi CCS, BV, ABS dan SGS.
Lingkup aplikasi
1) Cocok untuk terminal yang membutuhkan gaya reaksi rendah dan penyerapan energi tinggi;
2) Sangat cocok untuk dermaga yang membutuhkan tekanan permukaan rendah pada pelat samping kapal berlabuh;
3) Digunakan di terminal skala besar seperti terminal minyak dan terminal peti kemas, dan pengembangan dan berlabuh di luar negeri;
Spesifikasi Teknis Utama:
Jenis | Hmm ) | D l ( mm ) | D2 (mm) | D3 (mm) | D4 (mm) | lubang |
CSOOH | 500 | 750 | 675 | 325 | 425 | 4 |
C600H | 600 | 900 | 810 | 390 | 510 | 6 |
C700H | 700 | 1050 | 945 | 455 | 595 | 6 |
C800H | 800 | 1200 | 1080 | 520 | 680 | 6 |
C900H | 900 | 1350 | 1215 | 585 | 765 | 6 |
C1OOOH | 1000 | 1500 | 1350 | 650 | 850 | 6 |
C11OOH | 1100 | 1650 | 1485 | 715 | 935 | 6 |
C1150H | 1150 | 1725 | 1550 | 750 | 998 | 6 |
C1200H | 1200 | 1800 | 1620 | 780 | 1020 | 8 |
C1300H | 1300 | 1950 | 1755 | 845 | l105 | 8 |
C1400H | 1400 | 2100 | 1890 | 930 | 1190 | 8 |
C1500H | 1500 | 2400 | 2160 | 1060 | 1360 | 8 |
Cl600H | 1600 | 2700 | 2430 | 1190 | 1530 | 8 |
Jenis | Defleksi |
RSS Atas Tinggi |
RH Tinggi Kekuatan Reaksi |
Standar RO Kekuatan Reaksi |
RL Rendah Kekuatan Reaksi |
||||
Reaksi KN |
Energi Penyerapan KN |
Reaksi KN |
Energi Penyerapan KN |
Reaksi KN |
Energi Penyerapan KN |
Reaksi KN |
Energi Penyerapan KN |
||
C500H | 70 | 335 | 79 | 268 | 63 | 200 | 47 | 165 | 37 |
72,5 | 380 | 90 | 311 | 70 | 232 | 50 | 193 | 41 | |
C600H | 70 | 480 | 157 | 382 | 127 | 283 | 94 | 225 | 75 |
72,5 | 542 | 161 | 429 | 129 | 319 | 104 | 258 | 85 | |
C700H | 70 | 652 | 235 | 522 | 181 | 384 | 150 | 308 | 120 |
72,5 | 691 | 243 | 568 | 192 | 426 | 154 | 341 | 124 | |
C800H | 70 | 682 | 368 | 706 | 294 | 502 | 224 | 402 | 179 |
72,5 | 930 | 380 | 833 | 316 | 576 | 252 | 428 | 208 | |
C900H | 70 | 1078 | 494 | 862 | 399 | 635 | 306 | 508 | 255 |
72,5 | 1189 | 517 | 957 | 431 | 703 | 334 | 558 | 270 | |
C1000H | 70 | 1339 | 669 | 1078 | 541 | 784 | 437 | 628 | 350 |
72,5 | 1507 | 735 | 1213 | 588 | 882 | 478 | 698 | 380 | |
C1100H | 70 | 1430 | 830 | 1146 | 650 | 927 | 495 | 800 | 408 |
72,5 | 1570 | 865 | 1259 | 681 | 1019 | 527 | 833 | 432 | |
C1150H | 70 | 1764 | )029 | 1392 | 882 | 1038 | 666 | 830 | 532 |
72,5 | 1985 | 1103 | 1592 | 938 | 1152 | 717 | 919 | 588 | |
C1200H | 70 | 1746 | 1103 | 1396 | 882 | 1106 | 705 | 890 | 560 |
72,5 | 1920 | 1149 | 1536 | 919 | 1229 | 735 | 979 | 583 | |
C1300H | 70 | 2125 | 1585 | 1705 | 1310 | 1320 | 1043 | 1125 | 750 |
72,5 | 2312 | 1640 | 1900 | 1360 | 1537 | 1077 | 1200 | 800 | |
C1400H | 70 | 2255 | 1686 | 1804 | 1349 | 1443 | 1079 | 1150 | 860 |
72,5 | 2506 | 1756 | 2005 | 1465 | 1604 | 1124 | 1278 | 896 | |
C1600H | 70 | 3024 | 2419 | 2268 | 1935 | 1814 | 1548 | 1413 | 1234 |
72,5 | 3150 | 2520 | 2520 | 2016 | 2016 | 1613 | 1575 | 1285 | |
C1800H | 70 | 3750 | 3538 | 3000 | 2830 | 2401 | 2264 | 1912 | 1804 |
72,5 | 4166 | 3686 | 3333 | 2948 | 2667 | 2359 | 2125 | 1880 |
Kurva kinerja
Bagian tertanam
Parameter Teknis Utama
spesifikasi | BAUT | Mesin cuci | Pra-built-in batang kaki kacang Papan kaki |
|||||||||||||||
D | H | J | S | M | N | n | P | Q | kamu | V | R | sebuah | b | e | T | L | G | |
kerucut 500 | M24 | 15 | 60 | 55 | 55 | 20 | 69 | 25 | 40 | 4 | 28 | 15 | 60 | 90 | 36 | 6 | 240 | 75 |
kerucut 600 | M24 | 15 | 65 | 60 | 60 | 20 | 83 | 30 | 48 | 5 | 28 | 15 | 65 | 100 | 36 | 6 | 240 | 75 |
kerucut 700 | M30 | 19 | 70 | 65 | 65 | 20 | 93 | 33 | 55 | 5 | 34 | 15 | 70 | 105 | 39 | 6 | 300 | 80 |
kerucut800 | M36 | 23 | 85 | 70 | 70 | 24 | 102 | 35 | 62 | 5 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
kerucut900 | M36 | 23 | 90 | 70 | 70 | 24 | 113 | 37 | 70 | 6 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
kerucut1000 | M42 | 26 | 95 | 85 | 85 | 26 | 126 | 43 | 77 | 6 | 46 | 25 | 95 | 125 | 59 | 9 | 420 | 100 |
kerucut1100 | M42 | 26 | 100 | 90 | 85 | 26 | 134 | 43 | 85 | 6 | 46 | 25 | 95 | 130 | 59 | 9 | 420 | 100 |
kerucut1150 | M42 | 26 | 100 | 90 | 90 | 28 | 142 | 46 | 90 | 6 | 46 | 25 | 95 | 130 | 59 | 12 | 420 | 100 |
kerucut1200 | M42 | 26 | 110 | 95 | 90 | 31 | 144 | 46 | 92 | 8 | 46 | 25 | 100 | 140 | 59 | 12 | 420 | 100 |
kerucut1300 | M48 | 30 | 120 | 95 | 105 | 31 | 158 | 52 | 100 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 115 |
kerucut1400 | M48 | 30 | 120 | 95 | 110 | 31 | 165 | 52 | 107 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 120 |
kerucut1600 | M48 | 30 | 135 | 110 | 115 | 34 | 190 | 52 | 122 | 10 | 52 | 40 | 105 | 165 | 78 | 16 | 480 | 135 |
kerucut 1800 | M56 | 30 | 135 | 110 | 115 | 40 | 207 | 60 | 137 | 10 | 60 | 40 | 105 | 165 | 78 | 16 | 560 | 140 |
Plat anti gerusan dan aksesoris sambungan permukaan besi
Nama | BAUT | Kacang | Mesin cuci | |||||||||
D | J | s | H | h | sebuah | e | D | G | dl | d | t | |
M16 | 16 | 45 | 40 | 10 | 20 | 11 | 28 | 16 | 40 | 32 | 17.5 | 2.5 |
M20 | 20 | 45 | 40 | 12 | 20 | 11 | 32 | 20 | 36 | 46 | 22 | 2.5 |
Bahan | Q235 Hot-galvanis 1Cr13(2Crl 3), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
1Cr13 (2Cr13), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
Q23 5Hot-galvanize |
Cincin dan rantai berbentuk U
Sspesifikasi
spesifikasi |
Tautan biasa dia. |
Akhiri tautan dia. |
Akhir Belenggu |
Musim semi bingkai dia. |
Spiral tombol |
Tulang anjing dia. |
Panjangnya |
cincinmu dia. |
C500 | F20 | F20 | M22 | F32 | M36 | 30 | 100 200 | F40 |
C600 | F22 | F22 | M25 | F32 | M36 | 32 | 125 220 | F40 |
C700 | F25 | F25 | M25 | F32 | M36 | 36 | 145 245 | F50 |
C800 | F28 | F28 | M28 | F32 | M36 | 40 | 160 275 | F50 |
C900 | F28 | F28 | M28 | F32 | M36 | 40 | 160 275 | F50 |
C1000 | F30 | F30 | M32 | F32 | M36 | 42 | 170 300 | F55 |
CHOO | F30 | F30 | M32 | F36 | M42 | 42 | 170 300 | F55 |
C1200 | F34 | F34 | M34 | F36 | M42 | 45 | 185 320 | F60 |
C13OO | F36 | F36 | M36 | F36 | M48 | 48 | 195 340 | F65 |
C1400 | F42 | F42 | M42 | F48 | M48 | 52 | 210 370 | F65 |
C1600 | F40 | F40 | M50 | F56 | M64 | 64 | 255 498 | F70 |
C1800 | F40 | F40 | M50 | F56 | M64 | 64 | 255 498 | F70 |
Bahan | 15Mn(20Mn) Q 235 Hot-galvanis 15Mn(20Mn) |
15Mn(20Mn) Q 235 Panas- galvanis 15Mn(20Mn) |
15Mn(20Mn) Q235 Panas- galvanis atau 15Mn(20Mn) |
Q235 Panas- menggembleng |
Q235 Panas- menggembleng |
Q235 Panas- menggembleng |
Q235 Cat atau Q235 galvanis panas |
