Pintu Baja Tahan Cuaca Kelautan Aksi Cepat Tuas Tunggal | GB/T 3477-2023

Pintu Baja Laut Tahan Cuaca Cepat Tuas Tunggal | GB/T 3477-2023

Tinjauan Produk

Pintu baja laut tahan cuaca cepat tuas tunggal adalah alat penutup engsel satu daun yang dioperasikan secara manual untuk bukaan akses yang terbuka di superstruktur, rumah dek, haluan, dan batas serupa di atas dek bebas lambung. Tuas pengoperasian pusat menggerakkan titik penjepit yang terhubung sehingga daun pintu ditarik merata ke gasket bingkai, memungkinkan penutupan lebih cepat daripada pegangan anjing individu sambil mempertahankan segel tahan cuaca yang berkelanjutan.

Halaman ini mencakup pintu eksterior tahan cuaca, bukan pintu sekat kedap air dan bukan pintu tahan api bersertifikat. Standar Tiongkok saat ini adalah GB/T 3477-2023, yang menggantikan GB/T 3477-2008 dan terkait dengan ISO 6042:2015. Pemasangan di Posisi Garis Muat 1 atau Posisi 2 harus dikonfirmasi terhadap susunan kapal, ketinggian ambang atau coaming, arah bukaan, struktur sekitarnya, persyaratan bendera, dan persetujuan badan klasifikasi. Dimensi di bawah ini mereproduksi tabel yang disediakan pengguna dan memerlukan konfirmasi terhadap gambar yang disetujui yang dipilih sebelum produksi.

Spesifikasi Cepat

• Referensi standar: GB/T 3477-2023, dengan ISO 6042:2015 sebagai referensi internasional → jenis pintu yang tepat, edisi standar, dan gambar yang disetujui harus dinyatakan dalam pesanan pembelian.
• Konfigurasi pintu: pintu baja engsel satu daun dengan penjepit cepat tuas tunggal → satu gerakan pengoperasian mengaktifkan titik pengaman yang terhubung di sekitar daun.
• Rentang bukaan nominal: 1000 × 600 hingga 1600 × 700 mm → pemilihan harus mempertimbangkan jalur yang jelas, akses darurat, pergerakan peralatan, dan ruang ayun pintu yang tersedia.
• Radius sudut: bukaan nominal R100, potongan R150, dan garis luar keseluruhan R200 → sudut membulat menyederhanakan transisi struktural yang mulus dan mengurangi konsentrasi tegangan lokal pada bukaan.
• Ketebalan pelat daun: 8 mm ditunjukkan sebagai nilai umum dalam tabel yang disediakan → penerapan pada setiap ukuran yang tercantum dan susunan pengaku akhir harus dikonfirmasi dari gambar yang disetujui.
• Lokasi pemasangan: batas superstruktur atau rumah dek yang terbuka di atas dek bebas lambung → penunjukan Posisi 1 / Posisi 2 saja tidak menentukan ambang batas lengkap dan persyaratan struktural.
• Penutupan dan penyegelan: penjepit yang terhubung, bingkai bersegell, dan daun berengsel → kerataan bingkai, keselarasan engsel, dan kompresi segel yang seragam adalah kunci kinerja uji selang yang andal.
• Inspeksi dan opsi: fungsional, kontak kapur, uji selang atau udara sesuai kebutuhan; perangkat keamanan, versi baja tahan karat, dan pelapis khusus adalah opsi proyek → cakupan yang tepat tunduk pada kelas, bendera, dan desain yang disetujui.

Parameter Teknis Utama

Panduan Pemilihan & Permintaan

Langkah 1: Konfirmasikan dasar yang mengatur: GB/T 3477-2023, referensi ISO 6042:2015, gambar galangan kapal, aturan kelas, dan persyaratan bendera / Garis Muat. Nyatakan apakah pintu standar atau spesifik proyek diperlukan.

Langkah 2: Pilih bukaan bersih nominal dan tangan bukaan. Berikan ayunan keluar atau masuk yang diperlukan, sisi engsel dilihat dari sisi cuaca, susunan tuas dalam/luar, jalur darurat yang jelas, dan ruang ayun yang tersedia.

Langkah 3: Berikan batas pemasangan: jenis kapal, posisi dek dan bingkai yang tepat, Posisi Garis Muat 1 atau 2 jika berlaku, ketinggian ambang atau coaming, ketebalan pelat sekat, potongan, pengaku sekitarnya, dan akses pengelasan.

Langkah 4: Konfirmasikan bahan konstruksi dan sistem korosi. Halaman ini terutama mencakup konstruksi baja ringan; pasokan baja tahan karat memerlukan detail grade dan isolasi galvanik, sementara aluminium harus diperlakukan sebagai desain pintu yang disetujui terpisah daripada diasumsikan di bawah standar pintu baja.

Langkah 5: Konfirmasikan paket penyegelan dan pengoperasian: bahan dan bagian segel, jumlah dan rentang penyesuaian penjepit yang terhubung, perangkat penahan terbuka, persyaratan gaya operasi, susunan anti-bajak laut atau keamanan internal, dan batasan apa pun yang memengaruhi darurat keluar atau operasi dari kedua sisi.

Langkah 6: Konfirmasikan inspeksi dan dokumentasi: pemeriksaan dimensi dan fungsional, uji kontak kapur, uji selang atau udara yang disetujui, inspeksi pelapisan, sertifikat material, sertifikat pembuat, saksi kelas / sertifikat produk, kuantitas, pengemasan, tujuan, dan waktu pengiriman.

Struktur

Bingkai pintu baja las | Potongan struktur kapal sudut membulat | Daun baja kulit tunggal dengan pengaku sesuai gambar yang disetujui | Engsel tugas berat | Tuas pengoperasian tunggal | Tautan mekanis | Penjepit / anjing perimeter yang dapat disesuaikan | Segel pengganti berkelanjutan | Susunan pengoperasian dalam dan luar sesuai persetujuan | Perangkat penahan terbuka dan keamanan jika ditentukan

Desain Tahan Cuaca, Keunggulan Pemasangan dan Kualitas

• Mekanisme tuas tunggal menutup beberapa titik penjepit yang terhubung dalam satu gerakan, mengurangi waktu penutupan dan membantu operator menerapkan kompresi yang lebih konsisten daripada pegangan anjing yang disesuaikan secara terpisah.
• Garis dudukan segel berkelanjutan hanya efektif ketika bingkai tetap rata setelah fabrikasi dan pengelasan di kapal. Distorsi bingkai, urutan pengelasan yang tidak merata, atau engsel yang tidak sejajar dapat menyebabkan kebocoran lokal bahkan ketika tuas pengoperasian bergerak dengan benar.
• Progresi sudut R100 / R150 / R200 memberikan transisi praktis antara bukaan bersih, potongan, dan garis luar bingkai luar. Galangan kapal harus mempertahankan radius sudut dan geometri penguatan yang disetujui daripada memotong bukaan secara persegi.
• Untuk aplikasi Garis Muat, rakitan pintu harus dipasang secara permanen dan kuat ke batas, memiliki kekuatan yang sesuai dengan struktur di sekitarnya, menggunakan segel yang terpasang secara permanen dan susunan penjepit, dan dapat dioperasikan dari kedua sisi dalam konfigurasi yang disetujui.
• Pintu di ujung superstruktur yang terbuka biasanya terbuka ke luar kecuali Administrasi atau desain kapal yang disetujui mengizinkan susunan lain. Oleh karena itu, arah bukaan, sisi engsel, gangguan pegangan tangan, rute darurat, dan arah benturan laut harus ditinjau bersama.
• Pengujian selang memeriksa garis segel yang selesai di bawah semprotan air, sementara pengujian kontak kapur membantu mengidentifikasi kontak segel yang tidak merata sebelum pengujian akhir. Pengujian udara hanya dapat digunakan jika diterima oleh spesifikasi proyek dan otoritas yang hadir.
• Perangkat anti-bajak laut atau keamanan tambahan tidak boleh ditambahkan sebagai penghalang darurat yang tidak terkontrol. Susunan yang tepat harus ditinjau terhadap rencana keamanan kapal, prosedur operasional, persyaratan bendera, dan persetujuan kelas.
• Tidak ada peringkat api yang diklaim untuk pintu tahan cuaca standar ini. Batas kelas A atau kelas B memerlukan konstruksi pintu tahan api yang diuji dan disertifikasi secara terpisah dengan bingkai, insulasi, perangkat keras, dan detail penetrasi yang kompatibel.

Atribut Kustom

• Standar: GB/T 3477-2023 → standar Tiongkok saat ini untuk pintu baja tahan cuaca laut satu daun; konfigurasi yang dipilih harus sesuai dengan gambar yang disetujui.
• Referensi Internasional: ISO 6042:2015 → mencakup dimensi utama, material, kualitas, dan kondisi manufaktur untuk pintu baja tahan cuaca satu daun.
• Jenis Pintu: Engsel satu daun, cepat tuas tunggal → tautan manual mengoperasikan beberapa titik pengaman di sekitar daun bersegell.
• Ukuran Nominal: Delapan bukaan terdaftar dari 1000 × 600 hingga 1600 × 700 mm → dimensi khusus memerlukan tinjauan struktural dan persetujuan.
• Posisi Pemasangan: Akses eksterior superstruktur, rumah dek, haluan, atau casing mesin di atas dek bebas lambung → lokasi Garis Muat yang tepat dan persyaratan ambang batas harus dikonfirmasi.
• Material: Baja ringan sebagai dasar halaman utama → baja tahan karat dapat dipertimbangkan dengan detail grade dan korosi; aluminium memerlukan dasar desain yang disetujui terpisah.
• Perlakuan Permukaan: Sistem pelapisan laut spesifik proyek → tingkat pembersihan ledakan, primer, lapisan perantara, warna akhir, dan ketebalan film kering harus dikonfirmasi.
• Pengujian: Fungsional, kontak segel, dan uji ketahanan cuaca → metode, kondisi tekanan / nosel, durasi, penerimaan, dan cakupan saksi mengikuti spesifikasi yang disetujui.
• Opsi Keamanan: Susunan pengaman anti-bajak laut atau internal tersedia tergantung pada tinjauan → harus tetap kompatibel dengan akses darurat, operasi dari kedua sisi, dan prosedur kapal.
• Sertifikasi: Dokumentasi pembuat, sertifikat material, persetujuan tipe, atau sertifikasi kelas individu sesuai kebutuhan → cakupan yang tepat harus disepakati sebelum penawaran.

Cara Kerja

Operator menggerakkan tuas tunggal → Tautan mekanis menggerakkan penjepit perimeter → Daun pintu ditarik merata ke bingkai → Segel berkelanjutan dikompresi di sepanjang garis dudukan → Penutupan tahan cuaca dikonfirmasi → Gerakan tuas terbalik melepaskan penjepit untuk membuka

Aplikasi

Sekat ujung superstruktur yang terbuka | Akses eksterior rumah dek | Akses haluan | Akses tangga dan casing mesin jika disetujui | Kapal kargo | Kapal tanker | Kapal tunda | Kapal kerja | Kapal pendukung lepas pantai dalam layanan laut | Proyek pembangunan baru dan penggantian

Sertifikasi & Keunggulan

Sertifikat dan dokumen inspeksi dapat diatur sesuai dengan desain produk yang tepat, spesifikasi proyek, persyaratan bendera, rute persetujuan kelas, dan cakupan saksi yang disepakati. Persetujuan tipe atau dokumentasi EC MED tidak boleh diasumsikan kecuali sertifikat yang valid mencakup model pintu yang tepat, ukuran, material, mekanisme penutupan, dan aplikasi yang dimaksud.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

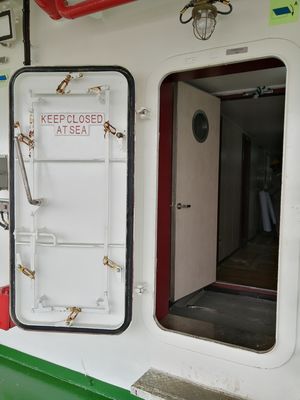

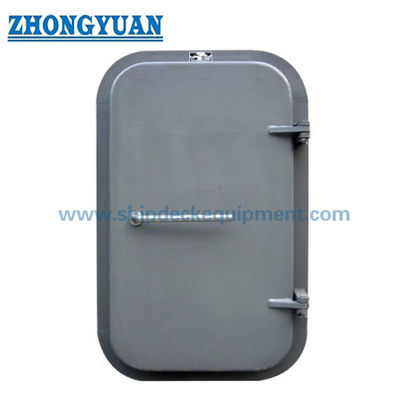

Gambar & Foto

FAQ

Q1: Apakah produk ini pintu kedap air?

A1: Tidak. Ini adalah pintu eksterior tahan cuaca yang dimaksudkan untuk mencegah penetrasi air dari cuaca dan paparan laut saat ditutup dengan benar. Ini tidak dirancang atau disertifikasi sebagai pintu pembagian kedap air tahan tekanan kecuali desain kedap air yang disetujui secara terpisah disediakan.

Q2: Informasi apa yang diperlukan untuk memilih pintu untuk Posisi Garis Muat 1 atau Posisi 2?

A2: Berikan GA kapal, lokasi dek dan bingkai yang tepat, bukaan bersih, ketinggian ambang atau coaming, arah bukaan, sisi engsel, struktur sekitarnya, badan klasifikasi, dan persyaratan bendera. Penunjukan posisi saja tidak cukup karena ambang batas yang berlaku, kekuatan batas, dan aturan akses bergantung pada susunan aktual.

Q3: Tes dan sertifikat mana yang biasanya dikonfirmasi sebelum memesan?

A3: Konfirmasikan pemeriksaan dimensi dan operasi, verifikasi kontak segel, uji selang atau udara yang disetujui, inspeksi pelapisan, ketertelusuran material, sertifikat pembuat, dan saksi kelas atau sertifikat produk apa pun. Kondisi pengujian dan cakupan sertifikasi harus disepakati sebelum pembuatan daripada diasumsikan sebagai pengiriman standar.
