GB 3887 Tipe D Ventilator Jamur Laut | Peralatan Ventilasi Laut Berdiameter Besar
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Standar Teknis: | GB 3887-83 | Jenis: | D |
|---|---|---|---|
| Ukuran Nominal: | 400-1200MM | Bahan: | Baja Ringan, Baja Tahan Karat, Perunggu, Tembaga |
| Perawatan Permukaan: | Sandblasting ke S2.5 + satu lapisan primer toko epoksi, galvanis, dipoles, perlakuan permukaan yang | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, dll. |
| Menyoroti: | Ventilasi jamur laut CCS,ventilasi jamur perahu CCS,Perlengkapan Laut GB 3887-83 |
||
Deskripsi Produk

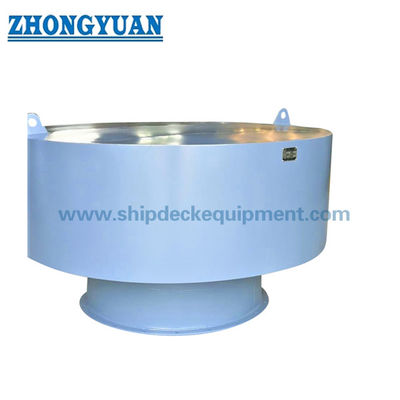

GB 3887 Tipe D Ventilator Jamur Laut | Peralatan Ventilasi Laut Diameter Besar
Tinjauan Produk
Ventilator jamur laut Tipe D GB 3887 adalah perlengkapan ventilasi dek cuaca berdiameter besar yang dirancang untuk ventilasi ruang kapal yang lebih besar. Biasanya dipasang di atas posisi dek freeboard 2 dan dapat diatur untuk ventilasi alami atau dihubungkan dengan kipas melalui sambungan flensa ketika ventilasi mekanis diperlukan.
Penutup berbentuk jamur melindungi bukaan ventilasi sementara jaring stainless steel membantu mencegah tikus, serangga, dan benda asing masuk ke ruang yang berventilasi. Halaman ini disiapkan sesuai dengan data GB 3887-83 Tipe D yang disediakan. Posisi pemasangan akhir, persyaratan kedap cuaca, detail flensa kipas, pemilihan material, sistem pelapisan, dan cakupan persetujuan kelas harus dikonfirmasi sesuai dengan gambar kapal dan persyaratan proyek.
Referensi peralatan laut publik juga menggambarkan ventilator jamur Tipe D GB 3887 sebagai perlengkapan ventilasi laut besar dengan aplikasi ventilasi alami, kustomisasi opsional, perlindungan jaring stainless steel, dan pilihan perawatan permukaan laut. citeturn0search2turn0search3
Spesifikasi Cepat
- Jenis produk: Ventilator jamur laut Tipe D → perlengkapan ventilasi berdiameter besar untuk ruang dek cuaca kapal.
- Standar: GB 3887-83 sesuai data yang disediakan → edisi standar yang berlaku harus dikonfirmasi untuk proyek baru.
- Rentang ukuran nominal: DN400 hingga DN1200 → dirancang untuk bukaan ventilasi yang lebih besar dan ruang internal yang lebih besar.
- Mode ventilasi: Ventilasi alami; koneksi kipas dimungkinkan melalui koneksi flensa → detail antarmuka kipas memerlukan konfirmasi gambar.
- Bahan: Baja ringan, baja tahan karat, perunggu, tembaga → pilih sesuai lingkungan korosi dan spesifikasi proyek.
- Perlindungan jaring: Jaring stainless steel → membantu mencegah tikus, serangga, dan benda asing masuk ke ruang yang berventilasi.
- Perawatan permukaan: Referensi blasting Sa 2.5 + primer epoksi, pilihan galvanis atau poles tersedia → hasil akhir mengikuti persyaratan kapal.
- Klasifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS dan cakupan inspeksi lainnya tersedia sesuai persyaratan proyek.
Parameter Teknis Utama
| Nominal diameter DN |
D | D1 | H | H1 | H2 | t untuk Laut Kapal |
t untuk Perairan Darat |
Berat untuk Laut Kapal |
Berat untuk Perairan Darat 400 |
| 710 | 710 | 350 | 105 | 250 | 8 | 334 | 147 | 73.8 | 450 |
| 800 | 800 | 1410 | 105 | 250 | 8 | 334 | 147 | 96.8 | 500 |
| 890 | 890 | 405 | 105 | 250 | 8 | 592 | 147 | 114.6 | 550 |
| 980 | 980 | 435 | 105 | 250 | 8 | 592 | 147 | 140.5 | 600 |
| 140 | 140 | 470 | 120 | 250 | 8 | 592 | 334 | 162.3 | 700 |
| 1240 | 1240 | 520 | 120 | 250 | 8 | 592 | 334 | 209 | 800 |
| 1410 | 1410 | 560 | 140 | 300 | 8 | 592 | 334 | 287.3 | 900 |
| 1580 | 1580 | 600 | 140 | 300 | 8 | 592 | 334 | 320 | 1000 |
| 1760 | 1760 | 640 | 140 | 300 | 8 | 592 | 592 | 1100 | 1100 |
| 1930 | 1930 | 680 | 140 | 300 | 8 | 592 | 592 | 1200 | 1200 |
| 2100 | 2100 | 720 | 140 | 300 | 8 | 592 | 592 | Panduan Pemilihan & Permintaan | Panduan Pemilihan & Permintaan |
Langkah 1: Konfirmasikan ventilator jamur Tipe D GB 3887 dan diameter nominal DN400 hingga DN1200 sesuai dengan perhitungan ventilasi dan tata letak kapal.
Langkah 2: Konfirmasikan persyaratan ventilasi alami atau ventilasi mekanis, termasuk koneksi flensa kipas, ukuran kipas, dan detail koneksi jika berlaku.
Langkah 3: Konfirmasikan lokasi pemasangan: posisi dek freeboard, paparan cuaca, pengaturan bukaan, persyaratan drainase, dan jarak bebas dek sekitarnya.
Langkah 4: Konfirmasikan persyaratan material: baja ringan, baja tahan karat, perunggu, tembaga, atau material tahan korosi khusus sesuai lingkungan layanan.
Langkah 5: Konfirmasikan jaring, pengaturan penutup, perawatan permukaan, sistem pelapisan, persyaratan hasil akhir galvanis atau poles.
Langkah 6: Konfirmasikan cakupan inspeksi kelas, sertifikat material, sertifikat pembuat, kuantitas, tujuan, dan waktu pengiriman.
Struktur
Penutup jamur | Badan ventilasi | Flensa pemasangan dek | Bukaan saluran udara | Jaring stainless steel | Flensa koneksi kipas jika ditentukan | Pengaturan perlindungan cuaca | Sistem pelapisan laut
Keunggulan Ventilasi, Perlindungan & Rekayasa
Desain penutup jamur membantu melindungi bukaan ventilasi dari paparan cuaca langsung sambil mempertahankan aliran udara.
- Rentang diameter Tipe D yang besar cocok untuk ventilasi ruang kapal yang lebih besar di mana area saluran udara yang lebih tinggi diperlukan.
- Perlindungan jaring stainless steel mengurangi risiko tikus, serangga, dan benda asing masuk ke kompartemen yang berventilasi.
- Ventilasi alami atau koneksi ventilasi mekanis harus dipilih sesuai dengan desain ventilasi kapal dan pengaturan yang disetujui.
- Pemilihan material penting karena ventilator terpapar atmosfer laut, semprotan garam, dan kondisi cuaca.
- Pemasangan harus mempertimbangkan penetrasi dek, detail pengelasan atau pemasangan, drainase, perbaikan pelapisan, dan persyaratan inspeksi kelas.
- Atribut Kustom
Standar: GB 3887-83 sesuai data yang disediakan → konfirmasikan standar proyek terbaru sebelum rilis.
- Tipe: Tipe D → ventilator jamur berdiameter besar.
- Diameter Nominal: DN400-1200 → pilih sesuai persyaratan ventilasi dan tata letak kapal.
- Material: Baja ringan / baja tahan karat / perunggu / tembaga → material akhir tergantung pada lingkungan korosi dan persyaratan pelanggan.
- Mode Ventilasi: Ventilasi alami atau koneksi kipas → detail flensa kipas harus dikonfirmasi.
- Perlindungan Jaring: Jaring stainless steel → perlindungan serangga dan benda asing.
- Perawatan Permukaan: Blasting, primer epoksi, galvanis, poles, atau hasil akhir kustom.
- Persyaratan Sertifikat: Tersedia sesuai cakupan proyek → persetujuan kelas dan persyaratan inspeksi harus dikonfirmasi.
- Cara Kerja
Udara masuk melalui bukaan ventilator jamur → Jaring stainless steel mencegah masuknya benda asing → Udara ventilasi masuk ke ruang kapal → Koneksi kipas dapat menyediakan ventilasi mekanis jika diatur → Perlindungan cuaca dan pelapisan menjaga kinerja layanan laut
Aplikasi
Kapal kargo | Tanker | Kapal penumpang | Pengangkut gas | Kompartemen kapal besar | Ruang bantu ruang mesin | Sistem ventilasi dek cuaca | Proyek pembangunan baru dan penggantian
Sertifikasi & Keunggulan
Sertifikat dapat diatur sesuai persyaratan proyek, cakupan inspeksi, ketertelusuran material, dan prosedur persetujuan badan klasifikasi.
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.
Gambar & Foto
FAQ
Q1: Apakah GB 3887 Tipe D hanya untuk ventilasi alami?
A1: Tidak. Data yang disediakan menyatakan penggunaan ventilasi alami dan juga memungkinkan koneksi kipas melalui flensa ketika ventilasi mekanis diperlukan. Antarmuka kipas harus dikonfirmasi dengan gambar.
Q2: Mengapa jaring stainless steel dipasang?
A2: Jaring stainless steel membantu mencegah tikus, serangga, dan benda asing masuk ke ruang yang berventilasi sambil memungkinkan aliran udara melalui ventilator.
Q3: Informasi apa yang diperlukan sebelum penawaran?
A3: Konfirmasikan ukuran DN, posisi pemasangan, persyaratan ventilasi, persyaratan flensa kipas jika ada, material, perawatan permukaan, cakupan sertifikat, kuantitas, jenis kapal, dan persyaratan pengiriman.
