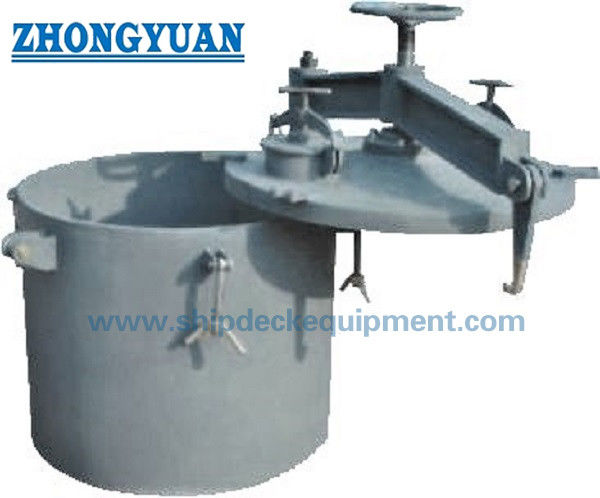

JIS F2320 Tipe B Horizontal Opening Cargo Oil Tank Hatch Cover Marine Outfitting
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan |
| Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Nomor model: | Standar dan disesuaikan |
| Dokumen: | Marine Swing type oil tank ...94.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau disesuaikan |
| Waktu pengiriman: | Sesuai penawaran |
| Syarat-syarat pembayaran: | TT, L/C, dll. |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| Standar: | Jis F 2320-2003 | Bahan: | Baja ringan, baja tahan karat, baja tahan karat dupleks, aluminium, |
|---|---|---|---|
| Bahan pengepakan: | Neoprene, NBR, HI - NBR, Viton, Teflon | tes: | Tes tekanan hidrolik, uji selang, uji kapur |
| Dimensi: | Sebagai standar atau disesuaikan, sebagai gambar klien | tipe aplikasi: | Kedap air, ketat cuaca, gas ketat, ketat minyak |
| Jenis terbuka: | Roda Tangan Cepat Beroperasi | Jenis penutupan: | Berengsel |
| Pengolahan Permukaan: | Sandblasting ke S2.5 + satu lapisan primer toko epoksi, dipoles, galvanis, perlakuan permukaan khusu | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Menyoroti: | CCS JIS F2320 Oil Ketat Hatch Cover,JIS F2320 Oil Ketat Hatch Cover,JIS F 2320-2003 marine hatch cover |
||
Deskripsi Produk
JIS F2320 Tipe B Pembukaan Horisontal Penutup Lompatan Tangki Minyak Kargo
Deskripsi:
Pelat minyak laut yang kedap terutama digunakan untuk tangki kargo minyak untuk pemeriksaan pribadi dan pembersihan saat masuk, dengan kedap minyak dan gas.Bagian transmisi umumnya terbuat dari paduan tembaga, untuk menghindari percikan yang disebabkan oleh penutup terbuka dan dekat. jenis penutup lubang kedap minyak adalah lingkaran dan oval. diameter ukuran nominalnya umumnya pada 700mm ~ 1200mm,lubang pengamatan dengan diameter tidak kurang dari 150 mm di samping penutup pintu masuk, lubang pengamatan dilengkapi dengan alat penutupan penutup tutup yang kedap minyak dan jaring tembaga api.
Spesifikasi teknis utama:
- Standar: JIS F 2320-2003
- Bahan: Baja ringan, baja tahan karat, baja tahan karat dupleks, aluminium,
- Bahan kemasan: Neopren, NBR, Hi-NBR, Viton, Teflon
- Uji: Uji tekanan hidrolik, Uji selang, Uji kapur
- Dimensi: Standar atau Disesuaikan, Seperti gambar klien,
- Jenis aplikasi: kedap air, kedap cuaca, kedap gas, kedap minyak,
- Tipe terbuka: Roda tangan Operasi cepat
- Tipe penutupan: Hinged
- Pengolahan permukaan: penyemprotan pasir ke S2.5 + satu lapisan primer toko epoksi, dipoles, Galvanized, perawatan permukaan yang disesuaikan tersedia.
- Sertifikat Klasifikasi: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Parameter teknis utama
| Ukuran nominal | D | D1 | H | R | D2 | A | A1 | A2 | B | H3 | h1 | ||||
| 760 | 760 | 731 | 180 | 760 | 710 | 491 | 436 | 425 | 70 | 144 | 90 | ||||
| 910 | 910 | 881 | 200 | 910 | 860 | 566 | 506 | 500 | 80 | 164 | 100 | ||||
| 1220 | 1 220 | 1 191 | 240 | 1220 | 1170 | 721 | 656 | 695 | 95 | 204 | 115 | ||||
| Ukuran nominal | L | F1 | d1 | d2 | F | a1 | d3 | d20 | d19 | E | r1 | r2 | |||
| 760 | 320 | 13 6 | 110 | 60 | 130 | 85 | 72 | 61 | 62 | 40 | 75 | 55 | |||
| 910 | 330 | 146 | 120 | 70 | 140 | 90 | 82 | 71 | 72 | 50 | 80 | 60 | |||
| 1220 | 340 | 156 | 130 | 80 | 150 | 100 | 94 | 81 | 82 | 60 | 85 | 65 | |||
| Ukuran nominal | r1 | r4 | r5 | d5 | d6 | d7 | d8 | d9 | dl8 | d10 | d11 | d12 | d13 | L1 | L2 |
| 760 | 125 | 92 | 57 | 66 | 40 | 106 | 150 | 186 | 190 | 64 | 39 | Tr38×7 | 30 | 278 | 197 |
| 910 | 130 | 97 | 62 | 70 | 44 | 110 | 154 | 190 | 194 | 68 | 43 | Tr42×7 | 34 | 288 | 207 |
| 1220 | 135 | 102 | 67 | 76 | 50 | 116 | 160 | 196 | 300 | 74 | 49 | Tr48×8 | 39 | 303 | 222 |
| Ukuran nominal | d14 | d15 | d16 | d17 | Y | h2 | b1 | b3 | H1 | h3 | h4 | Referensi Berat badan |
|||
| 760 | 60 | M58X2 | 76 | 105 | 60 | 110 | 84 | 64 | 188 | 100 | 115 | 314 | |||
| 910 | 64 | M62X2 | 80 | 109 | 65 | 120 | 85 | 58 | 188 | 100 | 115 | 383 | |||
| 1220 | 72 | M70X2 | 86 | 115 | 72 | 135 | 94 | 50 | 208 | 120 | 135 | 535 |

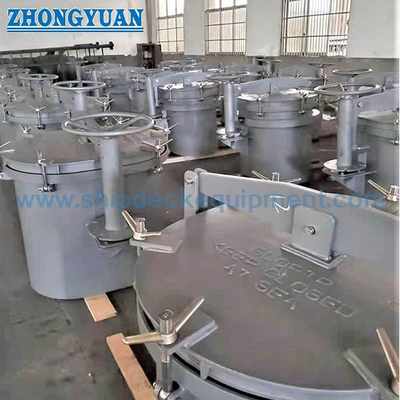

Gambar JIS F2320 Tipe B Pembukaan Horisontal Kargo Tangki Minyak Tutup Penutup Penutup Peralatan Laut
