ISO 5894 Type DO Multi Bolts Manhole Dengan Penutup Atas Tersembunyi Penutup Laut
Detail produk:
Harga terbaik Kontak|
Informasi Detail |
|||
| Standar: | BS ISO 5894:2018/ GB 11628 | Jenis: | MELAKUKAN |
|---|---|---|---|
| Bahan: | Baja Ringan, Baja Tahan Karat | Paking: | Suitable with oil, sea water, and fresh water; Cocok dengan minyak, air laut, dan air tawa |
| Baut & Mur: | M20, Baja tahan karat, perunggu, kuningan | Uji: | Uji Tekanan Hidrolik |
| Dimensi: | Sebagai Standar atau Disesuaikan, Sebagai gambar klien | tipe aplikasi: | Kedap air, Kedap Minyak |
| Pengobatan permukaan: | sandblasting ke S2.5 + satu lapisan primer toko epoksi, Dipoles, Galvanis, perawatan permukaan yang | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Menyoroti: | lubang got laut iso 5894,penutup lubang laut baut m20,lubang got laut mur m20 |
||
Deskripsi Produk

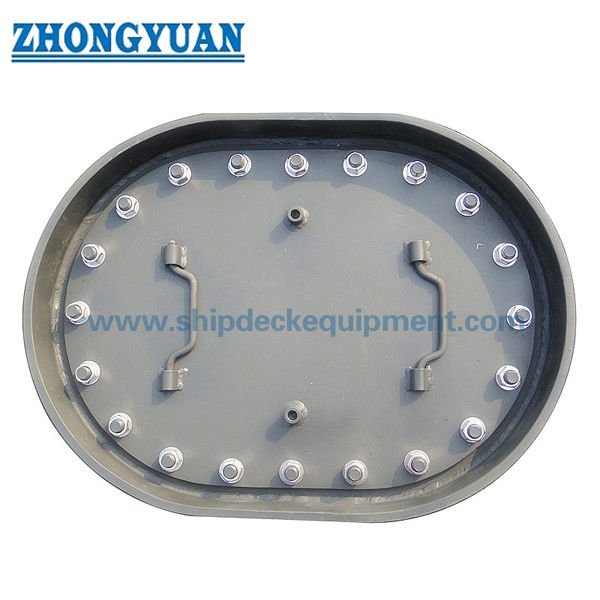

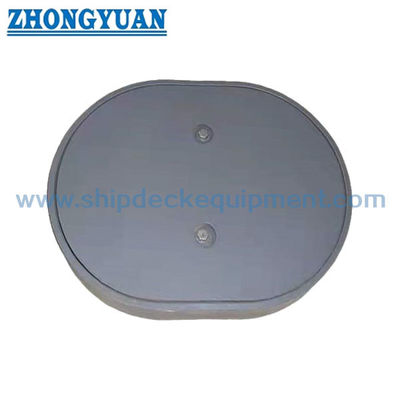

ISO 5894 Tipe DO Multi Baut Manhole Dengan Penutup Atas Tersembunyi
Keterangan:
untuk Kapal adalah penutup lubang got tipe A.Bentuk penutup ini adalah lingkaran panjang.Ini adalah semacam penutup dengan coaming.Itu bisa dinaikkan.Memenuhi standar IS05892 dan CB/T19-2001.Itu terbuat dari baja dan dapat digunakan untuk berbagai kapal.Jika Anda tertarik dengan produk kami, silahkan hubungi kami untuk informasi lebih lanjut.
Spesifikasi Teknis Utama:
- Standar: BS ISO 5894:2018/ GB 11628
- Jenis: LAKUKAN,
- Bahan: Baja Ringan, Baja Tahan Karat,
- Gasket: Cocok dengan minyak, air laut, dan air tawar;Bebas dari asbes;
- Baut & Mur: M20, Baja tahan karat, perunggu, kuningan;
- Uji: Uji Tekanan Hidrolik,
- Dimensi: Sebagai Standar atau Disesuaikan, Sebagai gambar klien,
- Jenis Aplikasi: Kedap air, Kedap Minyak,
- Perawatan permukaan: sandblasting hingga S2.5 + satu lapisan primer toko epoksi, Dipoles, Galvanis, perawatan permukaan yang disesuaikan tersedia.
- Sertifikat Klasifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Parameter Teknis Utama:
| Ukuran nominal l1×b1 |
l2 | b2 | l3 | b3 | l4 | b4 | t | pengencang Diameter |
pengencang Nomor |
| 450 × 350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600 × 400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600 × 450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800 × 600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
CATATAN 1 t adalah untuk ketebalan minimum, ketebalan yang tidak ditampilkan dalam tabel dapat dirancang sesuai dengan pembuatnya praktek |
|||||||||
| Kunci | ||||||
| 1 | piring datang | 4 | menutupi | 7 | cincin piring | 9 menandai |
| 2 | paking | 5 | penutup atas | 8 | baut pengaman | 10 baut pendongkrak, 2 x M20 |
| 3 | menangani | 6 | menangani | |||
Ukuran dan detail las harus memenuhi standar industri yang diakui.
Dimensi yang diberikan dalam tanda kurung () dapat disesuaikan.Bagian atas penutup, termasuk mur, tidak boleh menonjol dari permukaan rata saat memilih dimensi yang diberikan dalam tanda kurung .
CATATAN 1'1 x b1 adalah pembukaan yang jelas.
CATATAN 2 Baut pendongkrak 2 x M20 dapat dipilih oleh pengguna jika sesuai.a Pengikat M20, lubang ct:>23 mm.
Gambar ISO 5894 Type DO Multi Bolts Manhole Dengan Penutup Atas Tersembunyi Marine Outfitting
