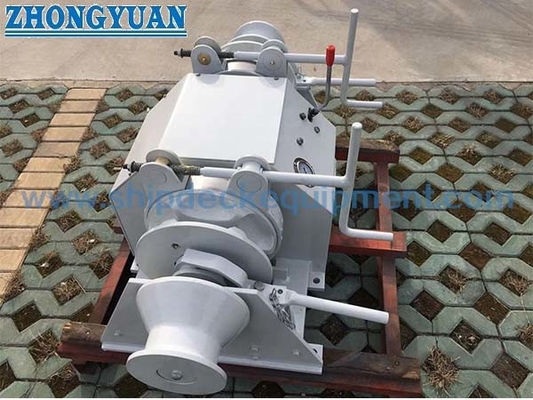

Desain Menghemat Ruang Anchor Hydraulic Windlass Peralatan Dek Kapal

Desain Menghemat Ruang Angker Hydraulic Windlass

Deskripsi

Windlass jangkar desain hemat ruang adalah listrik hidraulik didorong dengan unit daya hidraulik, katup kontrol joy stick, dan switchboard listrik.Ini cocok untuk kapal ruang angkasa dek sempit dan kapal kecil. Ini inklusif ganda atau single gypsy dengan ujung dobel atau tunggal warping, kompak dirancang gearbox, motor hidrolik berada di dalam gearbox.Sangat mudah bagi awak kapal untuk membuat operasi dan pemeliharaan biaya rendah.

Spesifikasi teknis utama:

1Diameter rantai jangkar: Φ12.5 sampai 30 mm

2. beban jangkar: 5,9 sampai 38,3 KN

3. beban rem: 30-231 KN

4. kedalaman: 82,5m rantai

5Kecepatan: 9-15m/menit

6Kekuatan motor: 4-15KW

7Sertifikat Klasifikasi: CCS, NK, BV, ABS, DNV, LR, KR, BKI, IRS, RS, dll.

Pengetahuan tentang instalasi:

Seperti yang diketahui semua orang, windlass hidraulik adalah mesin utama kapal, sedangkan motor hidraulik adalah sendi utama untuk pengoperasian lipit jangkar.Instalasinya membutuhkan langkah-langkah tertentu untuk memastikan operasi normal dan memastikan tekanan hidrolikEfisiensi kerja dari windlass.

1Depresor rantai ditempatkan di antara angin dan silinder rantai untuk mengikat rantai dan melindungi angin dengan kekuatan eksternal saat berlabuh.Gunakan untuk mengikat jangkar dan menanggung berat jangkar, dan mencegah rantai dari lompatan dan memukul dek.

2Pemasangan dasar di kapal mengadopsi koneksi sekrup

3Setelah pengelasan dek dan verifikasi piroteknik semuanya selesai, dasar harus dihiasi dengan pemotongan gas sehingga tepi bawah bracket dasar erat terhubung ke dek.Celah tidak harus lebih dari 2mm. Pada saat yang sama, periksa tingkat pesawat pada dasar. kedua sisi busur tabung rantai jangkar melewati dek dan pelat cangkang, dan terdiri dari tiga bagian:lubang rantai dek dan tubuh tabung, yang merupakan kepala lubang untuk rantai jangkar untuk masuk dan keluar dari lambung dan untuk menyimpan batang jangkar.dan air diambil dari pipa air dek untuk mencuci rantai jangkar ketika jangkar diangkatUntuk mencegah air laut dari bergegas ke geladak dari silinder rantai dan untuk memastikan keselamatan personel, penutup gelombang disediakan di lubang rantai geladak.Dapat digantung di dasar untuk instalasi.

4. Las dasar dan dek sesuai dengan persyaratan gambar proses, pertama titik pengelasan dan posisi, dan kemudian las panjang maksimum 100mm di setiap sisi sesuai dengan gambar,menyeberanginya, dan kemudian lanjutkan secara bertahap. jahitan las harus padat, dan ketinggian kaki pengelasan bracket harus sesuai dengan persyaratan gambar.

5. Anchor chain pipe adalah pipa untuk rantai untuk masuk dan keluar dari kabin rantai. dipasang langsung di bawah roda rantai kiri dan kanan dari windlass, menghadap ke tengah kabin rantai,diameternya 7-8 kali diameter rantaiNozzle dek pipa rantai dilengkapi dengan penutup tahan air, yang harus ditutup setelah berlayar untuk mencegah air laut memasuki kabin rantai.

Parameter teknis utama:

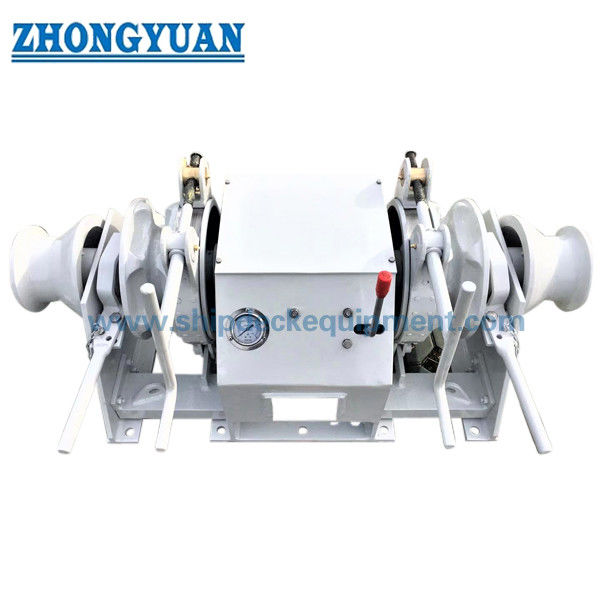

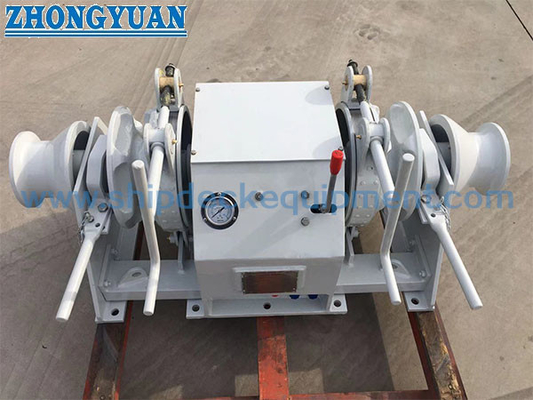

Gambar Double Gypsy Double Warping End Boat Electric Hydraulic Anchor Windlass Peralatan Dek Kapal
