CB 3146 Pelumas Air Bantalan Kemudi Bawah Kemudi Hidrolik Laut
Detail produk:
Tempat asal: | Cina |
Nama merek: | Zhongyuan |
Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: | 1 |
---|---|
Harga: | As per quotation |
Kemasan rincian: | Pallet atau disesuaikan |
Waktu pengiriman: | Sesuai penawaran |
Syarat-syarat pembayaran: | TT, L/C, dll. |
Menyediakan kemampuan: | Memenuhi kebutuhan klien |
Informasi Detail |
|||
Bahan: | Pengecoran Baja C-Mn, Baja Ringan, Penempaan Baja C-Mn | Standar: | CB*3146 |
---|---|---|---|
Jenis: | A tidak kedap air, B kedap air | Diameter Stok Kemudi yang Berlaku: | 60-200mm (tipe A), 60-320mm (tipe B) |
Inspeksi: | NDE (Uji ultrasonik dan pemeriksaan magnetik oleh operator yang memenuhi syarat), Pemeriksaan Dimens | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
Cahaya Tinggi: | CB 3146 bantalan kemudi bawah,CCS CB 3146 bantalan kemudi bawah,CB 3146 CCS Pembawa Kemudi Bawah |
Deskripsi Produk
CB 3146Lumasi Air Lbantalan kemudi
Keterangan

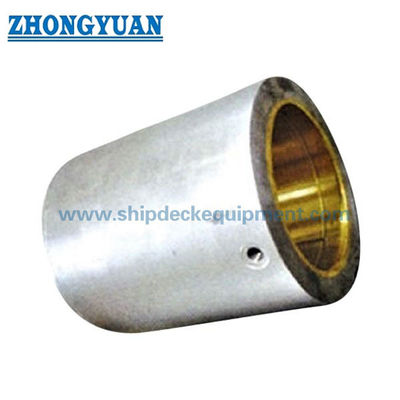

CB3146 bantalan kemudi bawah berpelumas air adalah perangkat yang dipasang pada lambung untuk menopang kemudi. Bantalan kemudi bawah, yang diatur pada titik di mana stok kemudi menembus pelat luar lambung, umumnya hanya menanggung gaya radial.
Spesifikasi Teknis Utama
- Bahan;Pengecoran Baja C-Mn, Besi Pengecoran, Baja Ringan, Tembaga, Perunggu
- Standar: CB * 3146
- Jenis: Tidak kedap air, B kedap air
- Diameter Stok Kemudi yang Berlaku: 60-200mm (tipe A), 60-320mm (tipe B)
- Inspeksi: NDE (Uji ultrasonik dan pemeriksaan magnetik oleh operator yang berkualifikasi), Pemeriksaan Dimensi
- Sertifikat Klasifikasi: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Dll.
Parameter Teknis Utama:
Tipe A
Stok Kemudi Dia. | d1 | d2 | D | H | t1 | t | Memperbaiki baut nx d0 |
Bobot (kg) |
|
60 | 76 | 122 | 102 | 112 | 6 | 5 | 6 | M6 | 8 |
70 | 86 | 132 | 112 | 127 | 6 | 5 | 6 | M6 | 10.1 |
80 | 96 | 142 | 122 | l42 | 6 | 5 | 6 | M6 | 14.3 |
90 | 106 | 160 | 138 | 157 | 6 | 5 | 6 | M6 | 17.4 |
100 | 120 | 180 | 156 | 170 | 6 | 5 | 6 | M6 | 22.8 |
110 | 130 | 190 | 164 | 185 | 8 | 6 | 6 | M8 | 28.5 |
120 | 140 | 200 | 174 | 200 | 8 | 6 | 6 | M8 | 34.9 |
130 | 154 | 224 | 198 | 213 | 8 | 6 | 6 | M8 | 41.7 |
140 | 164 | 234 | 204 | 228 | 8 | 6 | 6 | M8 | 48.4 |
150 | 174 | 244 | 214 | 243 | 8 | 8 | 6 | M10 | 55.8 |
160 | 184 | 254 | 224 | 258 | 10 | 8 | 6 | M10 | 63.3 |
180 | 204 | 274 | 244 | 288 | 10 | 8 | 6 | M10 | 78 |
200 | 228 | 308 | 268 | 316 | 10 | 8 | 6 | M10 | 95.4 |
Gambar Bantalan Kemudi Bawah Tipe A
Tipe B
Stok Kemudi Dia. | d1 | d2 | D | H | h | t1 | t2 | Memperbaiki baut nx d0 |
Bobot (kg) |
|
60 | 76 | 122 | IJ2 | 120 | 24 | 8 | II | 6 | M8 | 8.8 |
70 | 86 | 132 | 112 | 135 | 24 | 8 | 11 | 6 | M8 | 10.5 |
80 | 96 | 142 | 122 | 150 | 24 | 8 | 11 | 6 | M8 | 14.8 |
90 | 106 | 160 | 138 | 165 | 24 | 8 | 11 | 6 | M8 | 19.5 |
100 | 120 | 180 | 156 | 180 | 32 | 10 | 13 | 6 | M8 | 24.9 |
110 | 130 | 190 | 164 | 195 | 32 | 10 | 13 | 6 | M8 | 28.9 |
120 | 140 | 200 | 174 | 210 | 32 | 10 | 13 | 6 | M8 | 35.4 |
130 | 154 | 224 | 198 | 225 | 32 | 10 | l3 | 6 | M8 | 42.1 |
140 | 164 | 234 | 204 | 240 | 32 | 12 | 16 | 6 | M8 | 49.4 |
150 | 174 | 244 | 214 | 255 | 12 | J2 | 16 | 6 | M10 | 57.3 |
160 | 184 | 254 | 224 | 270 | 32 | 12 | 16 | 6 | M10 | 65.8 |
180 | 204 | 274 | 244 | 300 | 36 | 12 | 16 | 6 | M10 | 87.2 |
200 | 228 | 308 | 268 | 330 | 36 | 12 | 16 | 6 | M10 | 112.6 |
220 | 248 | 328 | 292 | 360 | 36 | 14 | 20 | 6 | M12 | 137.2 |
240 | 268 | 348 | 312 | 390 | 36 | 14 | 20 | 6 | M12 | 165.5 |
260 | 288 | 368 | 332 | 420 | 40 | 14 | 20 | 6 | M12 | 187.7 |
280 | 312 | 402 | 362 | 450 | 40 | 14 | 20 | 6 | M12 | 233.7 |
300 | 332 | 422 | 378 | 480 | 40 | 14 | 20 | 6 | M12 | 264 |
320 | 352 | 442 | 401 | 510 | 40 | 14 | 20 | 6 | M12 | 300,5 |
Gambar Bantalan Kemudi Bawah Tipe B
