GD / Wing Type Rubber Fender untuk Frame Docks dan Terminal Marinir
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Jenis: | GD | Berlaku: | terminal bingkai |
|---|---|---|---|
| Sertifikasi: | CCS, BV, ABS and SGS | ||
| Menyoroti: | CCS GD Type Rubber Fender,GD Type Rubber Fender,GD rubber fender untuk dermaga |
||
Deskripsi Produk
GD / Wing Type Rubber Fender untuk Frame Docks dan Terminal Marinir
Ringkasan Produk
GD / Wing Type Rubber Fender for Frame Docks and Marine Terminals adalah fender profil karet padat tetap yang ditawarkan dalam dua ketinggian bagian nominal, 280 dan 300 mm, dengan panjang katalog mulai dari 1,000 sampai 2Profil ini dimaksudkan untuk frame-dock dan beranda-side aplikasi di mana diperlukan jejak pemasangan yang relatif luas dan pengaturan pemasangan langsung yang dapat diulang.
Tabel kinerja yang disediakan memberikan kekuatan reaksi dan penyerapan energi pada 50% kompresi desain.kekuatan reaksi dan energi meningkat secara proporsional dengan panjang katalog, memberikan dasar sederhana untuk mencocokkan ruang berbaring yang tersedia dengan kapasitas fender yang diperlukan.
Spesifikasi Cepat
- Jenis produk: GD / fender karet padat profil sayap
- Ketinggian nominal bagian: 280 mm. 300 mm.
- Catalogue unit panjang: 1.000 1.500 2.000 2.500 mm
- Titik kinerja yang dipublikasikan: 50% kompresi desain
- Jangkauan reaksi: 371 ‰ 1,102.5 kN di seluruh seri yang disediakan
- Rentang penyerapan energi: 14 ∼ 44 kJ di seluruh seri yang disediakan
- Toleransi kinerja katalog: ±10%
Struktur & Konfigurasi
Badan karet profil sayap. Bagian belakang yang lebar. Posisi pemasangan berganda sepanjang panjang. Pemasangan langsung ke frame-dock / berth support structure.
Spesifikasi teknis utama:
| TIP | H | B | b | L | Q | P | S | h | T | t | n |
| GD280X 1000L | 280 | 540 ((600) | 430(490) | 1000 | 150 | 700 | 165/170 | 120 | 82/90 | 41/45 | 1 |
| GD280X 1500L | 280 | 540 ((600) | 430(490) | 1500 | 150 | 600 | 165/190 | 120 | 82/90 | 41/45 | 2 |
| GD280X 2000L | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280X 2500L | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300X 1000L | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300X 1500L | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300X 2000L | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300X 2500L | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
| TIP | Desain kompresif defleksi (%) |
Kinerja | ||
| Kekuatan Reaksi (KN) |
Penyerapan Energi (KJ) |
Toleransi % |
||
| GD280X 1000L | 50 | 371 | 14 | ± 10 |
| GD280X 15OOL | 557 | 21 | ||
| GD280X2000L | 742 | 28 | ||
| GD280X2500L | 927.5 | 35 | ||
| GD300X 1000L | 441 | 17.6 | ||
| GD300X 15OOL | 661.5 | 26.4 | ||
| GD300X2000L | 882 | 35.2 | ||
| GD300X2500L | 1102.5 | 44 | ||
Panduan Pemilihan & Inquiry
Langkah 1 Konfirmasi keluarga bagian yang diperlukan: GD280 atau GD300 sesuai dengan gambar yang ada, kedalaman yang tersedia dan target kinerja.
Langkah 2 Pilih panjang unit dari 1.000 hingga 2.500 mm menggunakan nilai reaksi/energi 50% yang diterbitkan.
Langkah 3 Mengkonfirmasi varian dimensi yang tepat di mana tabel sumber menunjukkan nilai alternatif dalam tanda kurung untuk ukuran GD280 awal.
Langkah 4 Berikan gambar frame-dock / berth support, pengaturan fixing-hole, struktur pendukung dan lingkungan korosi untuk pemilihan hardware.
Langkah 5 Mengkonfirmasi kuantitas, persyaratan pemeriksaan / pengujian, dokumentasi dan tujuan pengiriman.
Keuntungan Utama Teknik
- Dua tinggi bagian standar dengan empat panjang katalog memberikan matriks seleksi yang kompak.
- Skala nilai reaksi dan energi 50% yang diterbitkan konsisten dengan panjang fender dalam setiap keluarga bagian.
- Profil sayap yang luas menyediakan antarmuka pemasangan langsung yang stabil untuk pengaturan frame-dock dan beranda.
- Konstruksi karet satu bagian yang sederhana mengurangi jumlah komponen sistem dibandingkan dengan sistem fender panel depan.
Pemasangan & Antarmuka Sistem
GD / fenders sayap diikat langsung ke frame pendukung, dermaga atau struktur beranda.Jarak tepi dan detail dukungan lokal dipilih dari beban proyek dan bahan pendukungNilai dimensi alternatif yang ditunjukkan dalam sumber GD280 yang disediakan harus diikat pada gambar yang disetujui sebelum jadwal perangkat keras tetap dipublikasikan.
Inspeksi & Dokumentasi
Kontrol kualitas dasar mencakup pemeriksaan visual, verifikasi dimensi dan pengujian sifat fisik karet.Jika tabel kekuatan reaksi / penyerapan energi yang dikuantifikasi adalah bagian dari spesifikasi produk yang disepakati, pengujian kompresi skala penuh dapat dimasukkan ke dalam proyek ITP untuk memverifikasi kinerja yang dijamin dalam kondisi pengujian yang ditentukan.
PIANC Fender Guidelines 2024 (MarCom WG211) digunakan sebagai referensi rekayasa saat ini untuk prinsip desain, manufaktur dan pengujian sistem fender.kesaksian pihak ketiga dan dokumentasi kelas hanya dinyatakan ketika ruang lingkup yang sesuai telah disepakati dan didokumentasikan.
Aplikasi
Frame dock. Terminal laut. Perlindungan tepi dermaga. Perlindungan tepi kapal.

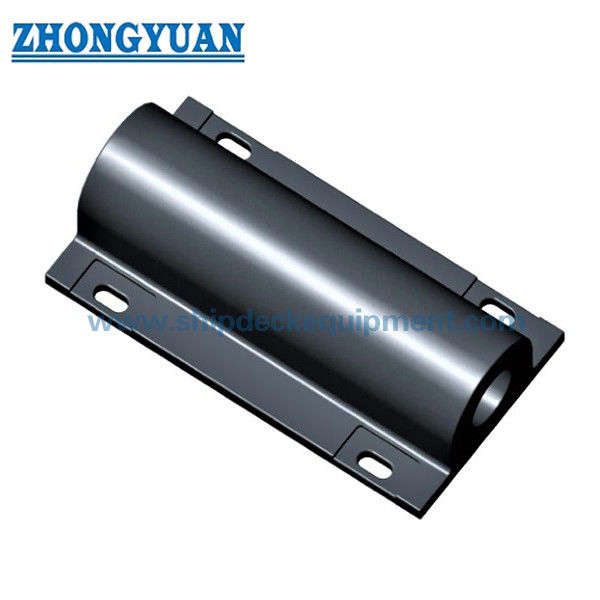

Gambar & Foto
FAQ
Q1: Apa artinya nilai 50%? Ini adalah titik kompresi desain yang disediakan di mana kekuatan reaksi katalog dan nilai penyerapan energi dinyatakan.
Q2: Bagaimana GD280 dan GD300 harus dibandingkan? Perbandingan kedalaman instalasi yang tersedia, panjang unit yang dipilih, penyerapan energi yang diperlukan dan kekuatan reaksi yang diizinkan menggunakan tabel kinerja yang disediakan.
T3: Apakah dimensi GD280 yang dipetakan adalah kelas standar kedua? Sumber menunjukkan nilai dimensi alternatif tetapi tidak mendefinisikan pemetaan varian yang tepat;menggunakan gambar yang disetujui sebelum mempublikasikan konfigurasi tetap.
