Fender Karet Trapesium untuk Kapal dan Sisi Dermaga
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Jenis: | Bentuk trapezium | Berlaku: | sisi kapal dan sisi dermaga |
|---|---|---|---|
| Sertifikasi: | CCS, BV, ABS and SGS | ||
| Menyoroti: | Fender Karet Laut Trapezium,Fender Karet Laut CCS,bumper karet trapesium untuk kapal |
||
Deskripsi Produk
Fender Karet Trapesium untuk Kapal dan Sisi Dermaga
Tinjauan Produk
Fender Karet Trapesium untuk Kapal dan Sisi Dermaga adalah profil karet padat dengan penampang meruncing untuk perlindungan sisi kapal dan sisi dermaga. Seri yang disediakan mencakup enam pilihan penampang, empat dengan dimensi pemasangan terperinci dan dua profil 500 mm yang lebih besar dengan panjang unit terdaftar 1.500 mm.
Halaman ini menggunakan istilah deskriptif internasional “fender karet trapesium”; “fender karet trapezium” dipertahankan sebagai ekspresi pencarian sekunder karena muncul dalam sumber yang disediakan.
Spesifikasi Cepat
- Jenis produk: Fender profil karet padat Trapesium / trapezium
- Rentang B nominal yang disediakan: 300–500 mm
- Rentang H nominal yang disediakan: 250–500 mm
- Dimensi pemasangan terperinci disediakan untuk empat profil yang lebih kecil
- Panjang unit terdaftar untuk dua profil 500 mm: 1.500 mm
- Aplikasi: sisi kapal dan sisi dermaga
- Status publikasi kinerja: dimensi disediakan; tidak ada tabel reaksi/energi numerik lengkap yang disediakan
Struktur & Konfigurasi

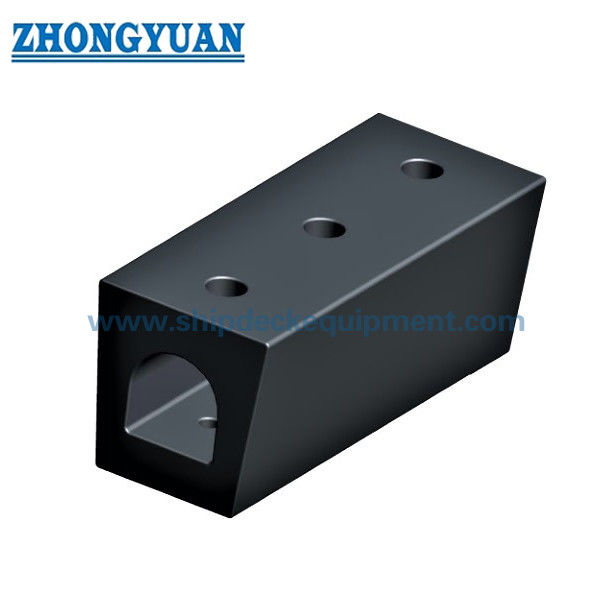

Penampang karet padat meruncing / trapesium | bukaan internal tengah / geometri pemasangan pada profil terperinci | badan profil memanjang | pemasangan spesifik proyek ke penyangga kapal atau dermaga.
Bentuk profil memberikan permukaan pemasangan yang lebih sempit relatif terhadap lebar kontak luar pada ukuran yang dipilih. Panjang akhir dan geometri pemasangan harus mengikuti gambar produk yang disetujui untuk penampang yang dipilih.
Parameter Teknis Utama
|
Ukuran Nominal |
B |
B1 |
H |
D |
d |
h |
L (mm) |
|---|---|---|---|---|---|---|---|
| 300 × 250 × 250 | 300 | 250 | 250 | 65 | 30 | 75 | Tidak disebutkan |
| 400 × 320 × 400 | 400 | 320 | 400 | 80 | 40 | 100 | Tidak disebutkan |
| 470 × 405 × 405 | 470 | 405 | 405 | 80 | 40 | 120 | Tidak disebutkan |
| 422 × 187 × 330 | 422 | 187 | 330 | 38 | 64 | 70 | Tidak disebutkan |
| 500 × 400 × 500 | 500 | 400 | 500 | — | — | — | 1500 |
| 500 × 260 × 500 | 500 | 260 | 500 | — | — | — | 1500 |
Panduan Pemilihan & Permintaan
Langkah 1 – Konfirmasikan penampang yang diperlukan dari instalasi yang ada atau selubung pemasangan yang tersedia.
Langkah 2 – Konfirmasikan panjang total, geometri pemasangan, dan apakah instalasi berada di sisi kapal atau sisi dermaga.
Langkah 3 – Sediakan material struktur pendukung, pengaturan baut / penyangga, dan arah kontak yang diharapkan.
Langkah 4 – Jika kinerja terkuantifikasi diperlukan, berikan dasar reaksi / energi target dan tentukan persyaratan perhitungan atau verifikasi skala penuh.
Langkah 5 – Konfirmasikan persyaratan kuantitas, dokumentasi, inspeksi, dan pengiriman.
Keunggulan Rekayasa Utama
- Profil meruncing memberikan geometri kontak alternatif di mana profil persegi atau D sederhana tidak sesuai dengan ruang instalasi yang tersedia.
- Enam penampang yang disediakan mencakup ketinggian nominal 250–500 mm dan berbagai hubungan lebar dasar.
- Konstruksi karet padat langsung mendukung penggantian yang mudah dalam aplikasi sisi kapal dan sisi dermaga.
- Profil 500 mm yang besar disediakan dengan panjang unit terdaftar 1.500 mm untuk perencanaan proyek.
Instalasi & Antarmuka Sistem
Fender trapesium dipasang pada struktur pendukung kapal atau dermaga menggunakan lubang spesifik profil yang disetujui dan pengaturan penyangga. Ukuran baut akhir, jarak, penguatan lokal, dan jarak pemasangan ditentukan dari penampang yang dipilih, material pendukung, dan dasar beban proyek.
Inspeksi & Dokumentasi
Kontrol kualitas dasar mencakup inspeksi visual, verifikasi dimensi, dan pengujian sifat fisik karet. Tidak ada klaim kekuatan reaksi / penyerapan energi numerik yang ditambahkan di mana material produk yang disediakan tidak memberikan dasar kinerja yang dapat diandalkan dalam tabel.
Panduan rekayasa sistem fender saat ini digunakan untuk logika desain dan pengujian proyek, sementara persetujuan tipe, sertifikasi produk, penyaksian pihak ketiga, dan dokumentasi kelas dinyatakan hanya ketika cakupan yang sesuai telah disepakati dan didokumentasikan.
Aplikasi
Sisi kapal | sisi dermaga | perlindungan dok kering | tepi dok terapung | perlindungan dermaga | fender profil meruncing pengganti
Gambar & Foto
FAQ
Q1: Apakah “fender karet trapezium” memiliki maksud pencarian yang sama? — Ya. Sumber yang disediakan menggunakan “trapezium”, sementara “fender karet trapesium” adalah nama halaman deskriptif yang lebih jelas.
Q2: Mengapa D, d, dan h kosong untuk dua profil 500 mm? — Tabel yang disediakan hanya menyatakan B, B1, H, dan L = 1500 untuk baris tersebut; dimensi pemasangan yang hilang tidak ditebak.
Q3: Apakah nilai reaksi dan energi dipublikasikan? — Tidak ada tabel kinerja numerik yang andal yang disediakan. Kinerja terkuantifikasi harus berasal dari perhitungan produk yang disetujui atau dasar pengujian.
