Fender karet persegi panjang untuk kapal dan terminal laut
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Jenis: | SD | Berlaku: | sisi kapal, dok kering, dok apung, sisi dermaga |
|---|---|---|---|
| Sertifikasi: | CCS, BV, ABS and SGS | ||
| Menyoroti: | pelindung bumper dermaga perahu karet,pelindung bumper dermaga perahu karet SD,spatbor karet dermaga SGS |
||
Deskripsi Produk

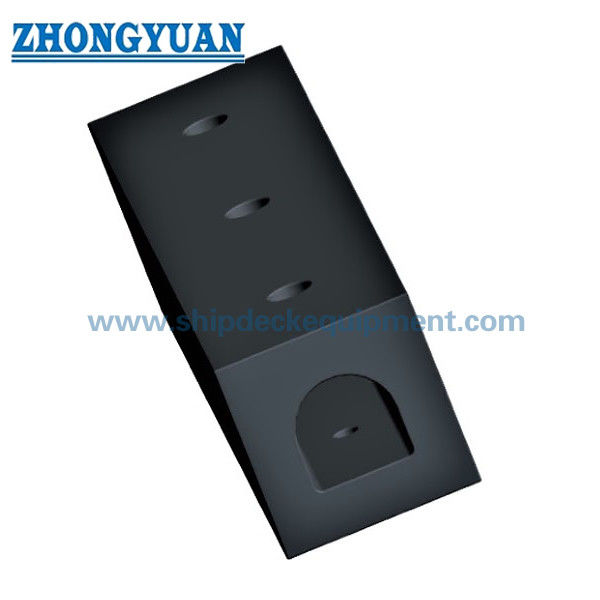

Fender Karet Persegi Panjang untuk Kapal dan Terminal Laut
Tinjauan Produk
Fender Karet Persegi dan Persegi Panjang untuk Kapal dan Terminal Laut menggabungkan dua keluarga profil karet padat yang saling terkait dalam satu halaman untuk menghindari konten tipis yang berulang. Seri persegi yang disediakan menggunakan kode sumber SC, sedangkan seri persegi panjang menggunakan SD. Keduanya ditujukan untuk perlindungan sisi kapal, dok kering, dok terapung, dan sisi dermaga.
Seri referensi 1.000 mm yang disediakan mencakup bagian nominal 150, 200, 250, 300, dan 400 mm. Dokumen sumber mencakup kurva kinerja umum tetapi tidak menyediakan tabel gaya reaksi/penyerapan energi numerik yang lengkap, sehingga pemilihan pada halaman ini didasarkan pada dimensi dan verifikasi kinerja spesifik proyek.
Spesifikasi Cepat
- Jenis produk: Fender profil karet padat persegi / persegi panjang
- Seri yang disediakan: Profil SC Persegi | Profil SD Persegi Panjang
- Ukuran bagian nominal: 150–400 mm
- Panjang referensi katalog: 1.000 mm
- Jumlah pemasangan tipikal dalam tabel yang disediakan: 3 lubang per unit 1.000 mm
- Aplikasi: sisi kapal, dok kering, dok terapung, dan sisi dermaga
- Data kinerja: kurva sumber tersedia; tidak ada tabel numerik lengkap yang andal disediakan
Struktur & Konfigurasi
Badan karet persegi / persegi panjang padat | geometri pemasangan tengah atau tertanam sesuai dengan gambar profil yang disediakan | posisi baut berulang di sepanjang panjang 1.000 mm | perpanjangan spesifik proyek ke panjang / bagian lain jika diperlukan.
Kode sumber SC dan SD hanya disimpan sebagai referensi seri. Nama halaman publik menggunakan nama profil internasional deskriptif untuk mencegah kebingungan dengan keluarga produk Super Cell yang terpisah, yang juga menggunakan SC sebagai singkatan dalam beberapa dokumen lama.
Parameter Teknis Utama
Profil Persegi Panjang – Seri SD yang Disediakan
|
Ukuran Nominal |
T |
B |
P |
Lubang |
Q |
C |
t |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| 150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300–400 | 100–150 | 37.5 | 55 | 25 |
| 200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 65 | 28 |
| 250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300–400 | 100–150 | 62.5 | 65 | 32 |
| 300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300–400 | 100–150 | 75 | 70 | 35 |
| 400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300–400 | 100–150 | 100 | 80 | 40 |
Panduan Pemilihan & Permintaan
Langkah 1 – Konfirmasikan apakah gambar penggantian / pembangunan baru memerlukan profil persegi atau persegi panjang.
Langkah 2 – Konfirmasikan dimensi penampang, panjang, susunan lubang pemasangan, dan jarak bebas lokal yang diperlukan.
Langkah 3 – Sediakan struktur pendukung, susunan baut / penyangga, dan arah kontak yang diharapkan.
Langkah 4 – Jika kinerja terukur diperlukan, berikan target reaksi / energi proyek dan tentukan dasar perhitungan atau verifikasi skala penuh yang diperlukan.
Langkah 5 – Konfirmasikan kuantitas, cakupan inspeksi/dokumentasi, dan tujuan pengiriman.
Keunggulan Rekayasa Utama
- Geometri karet padat yang sederhana cocok untuk pekerjaan penggantian dan pemasangan langsung yang mudah.
- Rentang penampang umum 150–400 mm mendukung berbagai pengaturan perlindungan kapal, dermaga, dan sisi dermaga.
- Varian persegi dan persegi panjang dapat ditangani di bawah satu halaman pemilihan tanpa membuat halaman kata kunci duplikat.
- Pemasangan dan panjang dapat dikoordinasikan dengan struktur pendukung yang ada tunduk pada verifikasi rekayasa.
Pemasangan & Antarmuka Sistem
Profil persegi dan persegi panjang dipasang langsung ke struktur kapal atau dermaga menggunakan pola lubang yang disediakan atau varian yang disetujui proyek. Baut akhir, pelat penyangga, jarak tepi, dan penguatan tergantung pada bahan pendukung dan beban desain.
Inspeksi & Dokumentasi
Kontrol kualitas dasar mencakup inspeksi visual, verifikasi dimensi, dan pengujian sifat fisik karet. Klaim gaya reaksi / penyerapan energi numerik tidak ditambahkan di mana bahan produk yang disediakan tidak memberikan dasar kinerja yang dapat diandalkan dalam tabel.
Panduan rekayasa sistem fender saat ini digunakan untuk logika desain dan pengujian proyek, sementara persetujuan tipe, sertifikasi produk, penyaksian pihak ketiga, dan dokumentasi kelas dinyatakan hanya ketika cakupan yang sesuai telah disepakati dan didokumentasikan.
Aplikasi
Sisi kapal | dok kering | dok terapung | tepi dermaga | dermaga kapal kerja | instalasi fender profil pengganti
Gambar & Foto
FAQ
Q1: Mengapa fender persegi dan persegi panjang berada di satu halaman? — Rentang yang disediakan dan maksud pencarian mereka sangat tumpang tindih; menggabungkannya menghindari halaman tipis duplikat sambil mempertahankan tabel seri SC/SD.
Q2: Apakah kode sumber SC sama dengan Super Cell? — Tidak. Di sini SC adalah kode sumber lama untuk profil persegi. URL publik dan judul halaman tidak menggunakan SC sebagai pengenal utama.
Q3: Apakah nilai reaksi dan energi tersedia? — Dokumen yang disediakan mencakup kurva kinerja tetapi tidak ada tabel numerik lengkap; kinerja terukur harus ditambahkan hanya dari perhitungan produk yang disetujui atau dasar pengujian.
