Unit Daya Hidrolik Pintu Bawah Tongkang Split
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan |
| Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau disesuaikan |
| Waktu pengiriman: | Sesuai penawaran |
| Syarat-syarat pembayaran: | TT, L/C, dll. |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| Sertifikat Kelas: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Dll | Tekanan Pekerjaan: | 32MPa, maksimum 42MPa |
|---|---|---|---|
| Daya terpasang: | 22 kW | ||
| Menyoroti: | Sistem paket daya hidrolik 22kw,sistem paket daya hidrolik 32MPa,unit paket hidrolik 30hp |
||
Deskripsi Produk

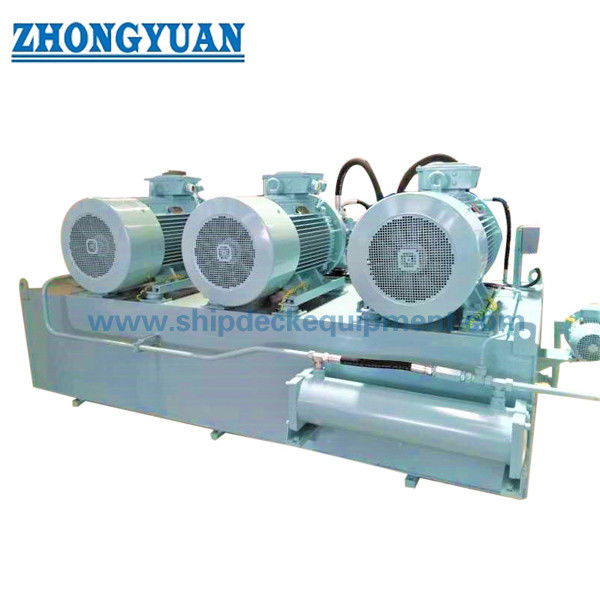

Unit Daya Hidrolik Pintu Bawah Tongkang Split
Keterangan
Unit daya hidrolik pintu bawah tongkang split digunakan untuk menggerakkan silinder bodi terbuka dan silinder hidraulik tujuan khusus lainnya.Sistem hidraulik ini terdiri dari pompa hidraulik, grup katup kontrol, grup katup diferensial, grup katup pemelihara tekanan silinder oli hidraulik, grup katup kelebihan beban silinder oli hidraulik, silinder oli hidraulik, dll. Untuk memastikan bahwa kinerja teknis dan fungsi dari silinder oli dapat mencapai hasil terbaik, sistem dikendalikan oleh pompa daya konstan terbuka, dan komponen utamanya adalah katup impor.Sistem ini terutama terdiri dari dua (satu bekerja, satu siaga) pompa hidraulik yang digerakkan motor 11kW untuk memberikan oli bertekanan, dan katup kontrol hidraulik yang sesuai menggerakkan silinder untuk membuka dan menutup bodi.Selain itu, silinder dilengkapi dengan blok katup untuk menahan tekanan, kelebihan beban, diferensial, dan anti kavitasi.
Spesifikasi Teknis Utama:
Sertifikat Kelas: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Dll.
1. Tekanan kerja sistem hidrolik sekitar 32MPa, dan tekanan maksimum diatur ke 42MPa.
2. Tangki bahan bakar memiliki kapasitas 1500 liter.
Total daya terpasang sistem adalah sekitar 22 kW.
3. Parameter tekanan utama setiap silinder
| Silinder | tekanan desain | Tekanan Pekerjaan | |
| 3.1 | Silinder tubuh terbuka | 42MPa | 32MPa |
4. Perhitungan
2. Konten pasokan sistem hidrolik (satu set kapal)
1) Pembangkit tenaga hidrolik, termasuk:
1.1 Satu rakitan tangki bahan bakar utama, 1500L, termasuk:
a) Pengukur level cairan, pengukur suhu oli, filter udara, pemanas, dll.;
b) Filter oli balik memiliki tampilan dan alarm penyumbatan;
c) Alarm suhu tinggi, alarm level cairan;
1.2 Set pompa motor + set katup kontrol tekanan (motor 2x11kW + pompa 20YC) 2 set
2) Kontrol grup katup, kontrol tindakan aktuator berikut:
2.1 Silinder bodi terbuka 2
Semua pipa baja pipa perantara dan selang penghubung harus disediakan oleh pabrikan dengan spesifikasi teknis yang disediakan oleh galangan kapal.
Daftar komponen sistem hidrolik adalah sebagai berikut:
| S/T | Kuantitas | nama | model | Tempat asal |
| 1 | - | Kelompok tangki bahan bakar utama | ||
| 1.01 | 1 | Tangki bahan bakar baja karbon 1500 liter | L-1 500 | Shanghai |
| 1.02 | 1 | Tutup tangki bahan bakar | AB40-19/580A-AL/M | Cina |
| 1.03 | 1 | Indikator level oli | AB31-23/C1950 | Fajar |
| 1.04 | 2 | Katup pemutus | KHNVN-G2-2233 | Cina |
| 1.05 | 1 | penyaring udara | ELFP5G10W4.X | Fajar |
| 1.06 | 1 | Pemanas | AB32-10/3D380 | Cina |
| 1.07 | 1 | Beralih Tingkat | AB31-04/1200 | Di negara |
| 1.08 | 1 | Sakelar suhu oli | AB31-14/3-1A2A3A-Z6 | Di negara |
| 1.09 | 1 | Katup pemutus | ABZAS-125-016-GP-1X/M | Di negara |
| 1.10 | 1 | Katup bola | KHNVN-G3/4-2233-12X dengan sakelar batas | Cina |
| 1.11 | 1 | Katup pemutus | ABZAS-125-016-GP-1X/M | Cina |
| 1.12 | 1 | Kotak persimpangan | Cina | |
| 2 | - | Unit pompa hidrolik utama | ||
| 2.01 | 2 | Motor | 11kW, 380V, 50Hz,.1 50 0 RPM | Anhui Selatan |
| 2.02 | 2 | Pompa hidrolik | 20YC14-1B | Sumber daya |
| 2.03 | 2 | penutup bel | Cina | |
| 2.04 | 2 | Kopel | Cina | |
| 2.05 | 8 | Kaki suspensi | AB33-11/D4-60 | Cina |
| 2.06 | 2 | sambungan elastis | AB22-31/125-16NM | Cina |
| 2.07 | 4 | Percontohan selang utama | L = 800mm | Italia |
| 2.08 | 3 | Selang Pembuangan utama | L = 500mm | Italia |
| 2.09 | 3 | Tekanan selang utama | L = 800mm | Italia |
| 2.10 | 3 | hisap selang | L = 500mm | Italia |
| 2.11 | 3 | Tekanan Selang | L = 500mm | Italia |
| 3 | - | Grup katup kontrol utama | ||
| 3.01 | 1 | Blok katup | Z D25-Exxx | Shanghai |
| 3.02 | 1 | Katup pelepas | DB 30-2-5 X/315X | Amerika Serikat |
| 3.03 | 1 | Membalikkan katup | 4WE 6 H6X/EG24N9K4 | Amerika Serikat |
| 3.04 | 1 | Katup periksa | S 52 P2-1X/ | Amerika Serikat |
| 3.05 | 1 | Pengukur tekanan dan selang | 0-400bar, 63mm | Jerman |
| 3.06 | 1 | Katup pemutus | DV-08-01.X/0 | Jerman |
| 3.07 | 1 | Sensor tekanan | HM17-1X/250-C/V0/0 | Amerika Serikat |
| 3.08 | 1 | Katup pelepas | DBDS 6 K1X/100 | Jerman |
| 3.09 | 1 | Pengukur tekanan dan selang | 0- 400 bar, 63mm | Zeshang |
| 3.10 | 1 | Aki | SB330-XXA1/112U-330A | Amerika Serikat |
| 3.11 | 1 | Perpindahan tekanan | HED 1 OA4X/350 | Zeshang |
| 3.12 | 1 | Membalikkan katup | H-4WEH 25 J6X/6EG24N9ETK4 | Zeshang |
| 3.13 | 1 | Katup periksa | M-SR 30 KE05-1X/ | Cina |
| 3.14 | 1 | Pengukur tekanan dan selang | 0-250bar, 63mm | Cina |
| 3.15 | 1 | Kotak persimpangan | Shanghai | |
| 4 | - | Filter oli kembali | ||
| 4.01 | 2 | Katup periksa | S 52 F2-1X/ | Cina |
| 4.02 | 2 | Katup pemutus | ABZAS-100-016-G-1X/M | Cina |
| 4.03 | 1 | Filter oli kembali | RFLDBN/HC50CAT10D1.X/-L24 | Fajar |
| 5 | - | Kelompok katup silinder | ||
| 5.01 | 1 | Blok katup | MD25-Exxx | Shanghai |
| 5.02 | 1 | Katup bola solenoida | 4WEH XX J4X/6EG24N9ETK4 | Jerman |
| 5.03 | 1 | Katup pengaman | RDDA-LAN | Amerika Serikat |
3 parameter konfigurasi utama sistem
Kapasitas tangki bahan bakar: 1500 liter
Total daya terpasang: sekitar 22kW
Tegangan suplai: 400V x 50Hz
Konfigurasi pompa utama: 2 pompa variabel piston aksial terkontrol daya konstan
Motor 11kW, 400V, 50Hz, 1450RPM, IP55, Kelas F.
(2 unit kerja)
Tegangan katup solenoid: Tegangan DC 24V
Empat, spesifikasi silinder kontrol
1) Silinder bodi terbuka: 2
Model: FS118 480/200-1850 silinder kerja ganda batang tunggal
Tekanan desain: 32 MPa
Tekanan uji: 42MPa
Metode instalasi: koneksi anting-anting di kedua ujungnya, dengan bantalan sendi
Perawatan permukaan batang piston: perawatan pendinginan dan temper, pelapisan dua lapis
Perlindungan selubung batang piston.Selongsong karet tahan pasir, tahan minyak, tahan alkali, dan tahan asam, dan periode penggunaan efektif tidak kurang dari 4 tahun
Segel bekerja di bawah air
1. Flensa antarmuka atau sambungan pipa dari komponen atau rakitan pada sistem hidrolik semuanya disediakan oleh galangan kapal.
2. Pipa baja, selang, flensa, sambungan pipa atau alat kelengkapan pipa lainnya pada pipa sistem hidrolik semuanya disediakan oleh galangan kapal.
3. Kabel, kabel khusus atau aksesori kabel lainnya pada jaringan pipa sistem kelistrikan semuanya disediakan oleh galangan kapal.
4. Sistem start dan kontrol listrik harus disediakan oleh pemasok sistem kelistrikan dengan pengalaman kinerja masa lalu
5. Pembilasan pipa dan peralatan uji tekanan disediakan oleh galangan kapal,
Menggambar Unit Daya Hidrolik Pintu Bawah Tongkang Split
