10–20 kN Electric Accommodation Ladder Winch | ISO 7364 Peralatan Penanganan Tangga Papan Dek Kapal

10 ¢ 20 kN Electric Accommodation Ladder Winch. ISO 7364 Peralatan Pengendalian Tangga Dek Kapal

Ringkasan Produk

Angkat tangga akomodasi listrik 10?? 20 kN adalah bagian mesin dek kapal yang digunakan untuk menurunkan, mengangkat, dan mengamankan tangga akomodasi selama pengaturan boarding.Ini diatur dengan drive listrik, transmisi gearbox, drum, sistem tali kawat, rem / penanganan perangkat, manual cadangan drive, dan peralatan kontrol lokal.beban pendukung, kapasitas tali kawat, posisi instalasi, catu daya, pengaturan kontrol, dan gambar pengaturan boarding kapal.

Nama produk yang diberikan menggunakan “pilot ladder winch”, tetapi pemeriksaan standar menunjukkan bahwa ISO 7364:2016 diberi judul untuk winch tangga akomodasi,sementara rol derek tangga pilot tercakup secara terpisah oleh ISO 24136:2021Oleh karena itu halaman ini memposisikan produk sebagai ISO 7364 lipit tangga akomodasi listrik. Jika proyek yang sebenarnya adalah untuk pilot lipit tangga gulungan, ISO 24136, SOLAS V/23,Persyaratan transfer pilot IMO, dan pengaturan transfer pilot yang disetujui oleh kapal harus dikonfirmasi sebelum penawaran akhir.

Spesifikasi Cepat

• Tipe produk: lilitan tangga akomodasi listrik → mesin dek untuk menurunkan tangga yang dikendalikan, mengangkat, memegang, dan menanam.
• Standar dasar: ISO 7364:2016 → ruang lingkup ISO resmi adalah derek tangga akomodasi; rol derek tangga pilot harus diperiksa di bawah ISO 24136:2021.
• Nominal beban drum: 10 / 16 / 20 kN → pemilihan harus mengikuti berat tangga, reeving tali, beban drum, dan pengaturan kapal yang disetujui.
• Beban pendukung: 30 / 48 / 60 kN → digunakan sebagai data seleksi yang diberikan dan tidak boleh ditulis ulang sebagai SWL angkat untuk personel.
• Kecepatan pengangkut: 8,09×20,7 m/menit menurut data model yang diberikan → kecepatan akhir harus sesuai dengan operasi boarding dan persyaratan kontrol yang aman.
• Tali kawat: 6×37-13.0-170-1 seperti yang disediakan → standar tali yang tepat, kelas tarik, galvanisasi, dan ruang lingkup sertifikat harus dikonfirmasi.
• Kapasitas kawat: 37 / 50 / 95 m → penting untuk perjalanan tangga, kontrol lapisan drum, dan ketinggian sisi kapal yang tersedia.
• Drive dan cadangan: drive motor listrik dengan operasi manual → drive manual digunakan untuk pemulihan darurat atau kegagalan daya sesuai dengan pengaturan proyek.
• Pengujian pabrik: uji berjalan tanpa beban, uji beban drum, dan uji tahan statis dapat diatur sesuai dengan ruang lingkup pesanan dan persyaratan inspeksi.
• Pengolahan permukaan: Sa 2.5 ledakan + lapisan epoksi sebagai referensi → sistem pelapis akhir mengikuti spesifikasi kapal atau kebutuhan pelanggan.

Parameter teknis utama

Panduan Pemilihan & Inquiry

Langkah 1:Konfirmasi apakah proyek membutuhkan lipit tangga akomodasi ISO 7364 atau lipit roda tangga pilot..

Langkah 2:Konfirmasi model nominal: 10 kN, 16 kN, atau 20 kN sesuai dengan berat tangga akomodasi, lebar tali, ketinggian perjalanan, posisi penampung, dan pengaturan boarding yang disetujui.

Langkah 3:Konfirmasi pengaturan drum tunggal atau drum ganda, kapasitas tali kawat, persyaratan lapisan penggulung, orientasi drum, dan tata letak kiri / kanan jika berlaku.

Langkah 4:Konfirmasi penggerak dan kontrol: spesifikasi motor listrik, catu daya, stasiun kontrol lokal, pemberhentian darurat, akses cadangan manual, dan setiap persyaratan remote control.

Langkah 5:Konfirmasi keselamatan dan ruang lingkup inspeksi: perangkat rem / penahan, uji penahan statis, uji berjalan tanpa beban, uji beban drum, sertifikat bahan, saksi kelas, dan kriteria penerimaan.

Langkah 6:Berikan gambar tangga, gambar dasar derek, susunan dek, ruang instalasi yang tersedia, jumlah, persyaratan sertifikat, tujuan pengiriman, dan waktu pengiriman yang diperlukan.

Struktur

Electric motor | Gearbox transmission system | Single or double drum | Wire rope and rope termination | Brake / holding device | Manual backup drive | Local control station | Deck foundation and base frame | Protective cover or guard if specified

Keuntungan Peralatan Pendaratan, Mengemudi & Keamanan

• Penggerak listrik menyediakan putaran drum terkontrol untuk menurunkan dan memulihkan tangga akomodasi, sementara rasio gearbox dipilih agar sesuai dengan beban drum dan kecepatan operasi.
• Drive cadangan manual memungkinkan operasi pemulihan ketika daya listrik tidak tersedia, tetapi aksesnya, kelonggaran operasi, dan pengaturan pegangan harus dikonfirmasi oleh gambar pengaturan kapal.
• Perangkat rem atau pengendali adalah bagian penting dari keselamatan. Kapasitas pengendaliannya, beban uji statis, metode pelepasan, dan ruang lingkup inspeksi harus dikonfirmasi sebelum produksi.
• Kapasitas tali kawat dan lapisan lilitan mempengaruhi keamanan perjalanan dan penyimpangan. lapisan tali yang berlebihan atau timbal tali yang tidak benar dapat menyebabkan lilitan yang tidak merata, kerusakan tali, atau penurunan keandalan operasi.
• Untuk lilitan tangga akomodasi ISO 7364, peralatan ini dimaksudkan untuk penanganan dan penanganan tangga.
• Jika digunakan dalam pengaturan transfer pilot, posisi gulungan derek tidak boleh menghalangi akses yang aman,dan pengaturan yang sebenarnya harus mengikuti pengaturan transfer pilot yang disetujui dan persyaratan bendera / kelas yang berlaku.
• Uji berjalan tanpa beban, uji beban drum, uji tahan statis, dan pemeriksaan kelas dapat diatur sesuai dengan ruang lingkup pesanan, tetapi nilai uji dan kriteria penerimaan harus disepakati sebelum penawaran.

Atribut khusus

• Standar: ISO 7364:2016 → berlaku untuk kapal-kapal yang menggunakan lipit tangga akomodasi; konfirmasi ISO 24136 jika proyeknya untuk lipit roda tangga pilot.
• Model nominal: 10 / 16 / 20 kN → pilih dengan beban drum, beban pendukung, susunan tangga, dan kapasitas tali kawat.
• Jenis drum: drum tunggal atau drum ganda → tipe tangga dan pengaturan boarding kapal.
• Kecepatan pengangkut: 8,09×20,7 m/menit dari data yang diberikan → konfirmasi kecepatan operasi dan metode kontrol yang diperlukan sebelum pesanan.
• Tali kawat: 6×37-13.0-170-1 → spesifikasi tali yang disediakan; kelas tali akhir, finishing, sertifikat, dan faktor keselamatan harus dikonfirmasi.
• Jenis drive: drive motor listrik → daya motor, tegangan, frekuensi, kelas isolasi, dan kebutuhan listrik kapal harus dikonfirmasi.
• Backup manual: tersedia sesuai konfigurasi → digunakan untuk operasi pemulihan ketika drive listrik tidak tersedia.
• Kontrol: kontrol lokal seperti yang disediakan → remote control, limit switch, emergency stop, atau interlock requirement harus dinyatakan jika diperlukan.
• Pengolahan permukaan: Sa 2.5 ledakan + lapisan epoksi → lapisan akhir, warna, dan perlindungan korosi mengikuti spesifikasi wadah.
• Persyaratan sertifikat: tersedia sesuai dengan ruang lingkup pesanan → sertifikat kelas, sertifikat pembuat, sertifikat bahan, dan laporan saksi harus dikonfirmasi sebelum produksi.

Cara Kerjanya

Operator activates local control → Electric motor drives the gearbox and drum → Wire rope pays out or winds in to lower or recover the accommodation ladder → Brake / holding device secures the drum when stopped or in stowage condition → Manual backup can be used for emergency recovery according to the approved operating procedure

Aplikasi

Pengelolaan tangga akomodasi pengaturan naik kapal kapal kargo tanker kapal besar kapal kontainer pengaturan akses penumpang proyek konstruksi baru dan perbaikan mesin dek

Sertifikasi & Keuntungan

Sertifikat dapat diatur sesuai dengan persyaratan proyek, ruang lingkup inspeksi, keterlacak bahan, persyaratan pengujian, dan prosedur persetujuan masyarakat kelas.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

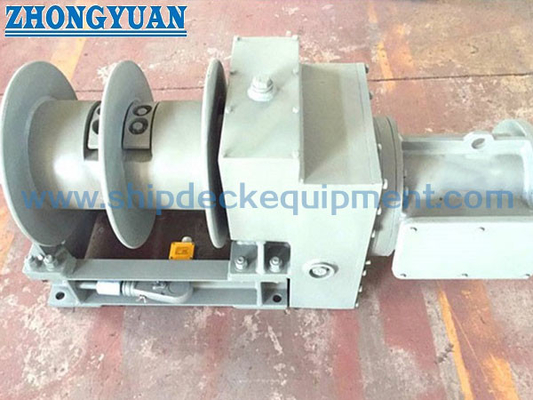

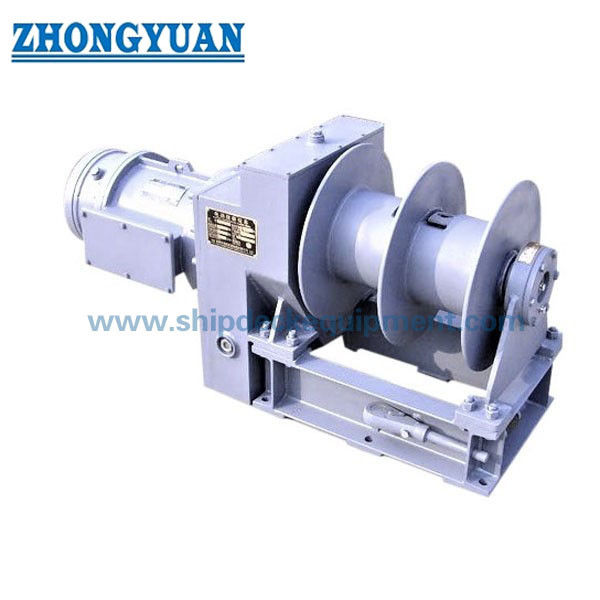

Gambar & Foto

FAQ

T1: Apakah ISO 7364 adalah standar derek tangga pilot?

A1: Nomor ISO 7364:2016 adalah standar ISO untuk lilitan tangga akomodasi.2021 dan persyaratan pengaturan transfer pilot yang berlaku harus diperiksa sebelum konfirmasi teknis akhir.

T2: Bisakah lifter ini digunakan untuk mengangkat manusia?

A2: Ini tidak harus digambarkan sebagai derek pengangkat manusia. Derek untuk penanganan tangga akomodasi dan memegang. Keamanan transfer personil tergantung pada pengaturan tangga yang disetujui secara lengkap,platform akses, titik pengaman, prosedur operasi, dan persetujuan kelas / bendera.

T3: Informasi apa yang diperlukan sebelum penawaran?

A3: Konfirmasi dasar standar, model nominal, gambar tangga, jenis drum, kapasitas tali kawat, catu daya, metode kontrol, fondasi instalasi, pengaturan cadangan manual, persyaratan uji,Ruang lingkup sertifikat, jumlah, tujuan pengiriman, dan waktu pengiriman yang diperlukan.
