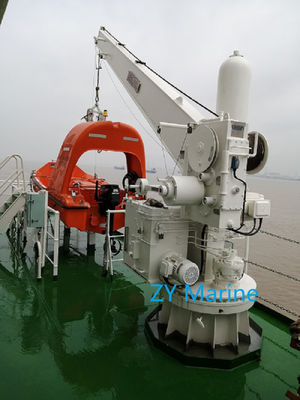

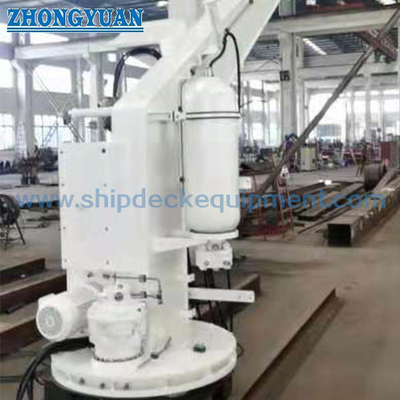

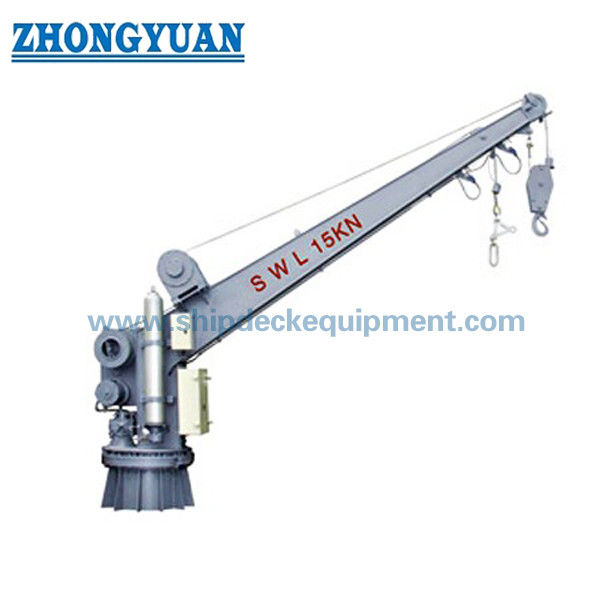

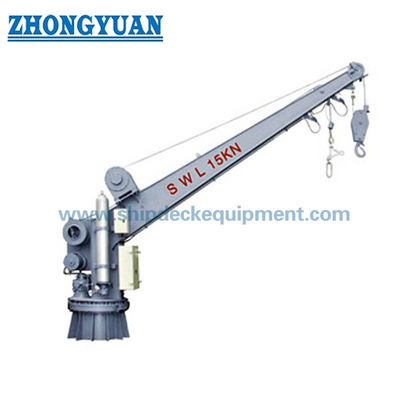

14kN Fixed Arm Slewing Type Rescue Boat Davit Ship Life Saving Equipment
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan |
| Sertifikasi: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Nomor model: | Standar dan disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | As per quotation |
| Kemasan rincian: | Pallet atau disesuaikan |
| Waktu pengiriman: | Sesuai penawaran |
| Syarat-syarat pembayaran: | TT, L/C, dll. |
| Menyediakan kemampuan: | Memenuhi kebutuhan klien |
|
Informasi Detail |
|||
| model davit: | JYR21 | Sertifikat: | IACS, MED |
|---|---|---|---|
| SWL: | 23kN | Max. Maks. hoisting load mengangkat beban: | 14 kN |
| Kecepatan mengangkat perahu: | 18 m/mnt | Kecepatan menurunkan perahu: | S≥(0.4+0.02H) ×60= m/mnt Dimana, S=Menurunkan kecepatan dalam m/s |
| Cahaya Tinggi: | Frc davit Lengan Tunggal,davit frc,Davit Perahu Penyelamat |
||
Deskripsi Produk
14kN Fixed Arm Slewing Type Rescue Boat Davit Ship Life Saving Equipment
Keterangan:
1-1 Davit diproduksi dan diuji di bawah persetujuan Classification Society sesuai dengan persyaratan MSC.47(66)----1974 SOLAS Amendments dan MSC.48(66)---- International LSA.
1-2 Davit adalah davit tipe slewing lengan tunggal dan menurunkan perahu di atas air dengan bantuan beratnya sendiri.
1-3Davit adalah davit tipe slewing hidrolik dan akan digerakkan oleh akumulator atau pompa manual yang digerakkan jika terjadi kegagalan daya.
1-4 Perahu diturunkan dengan remote control, sehingga kru dapat melepaskan dan menghentikan rem tangan winch dari dalam perahu melalui sambungan kawat ke lengan rem dan gulungan kawat pada winch.Atau kru dapat mengoperasikan rem tangan di dek.
1-5 Motor yang dipasang secara permanen pada winch digunakan untuk mengangkat perahu/rakit dengan 6 (enam) orang kembali ke posisi penyimpanan.
1-6 Winch menggerakkan drum kawat dengan menggunakan motor melalui roda gigi pacu reduksi dan dilengkapi dengan perangkat pembatas kecepatan sentrifugal, rem penurun manual.
1-7 Inspeksi dan pengujian peranti davit sesuai dengan IMO MSC.81(70).
Spesifikasi
| model davit | JYR21 |
| Sertifikat | IACS, MED |
| SWL | 23kN |
| Maks.Mengangkat beban | 14 kN |
| Kecepatan mengangkat perahu | 18 m/mnt |
| S≥(0.4+0.02H) ×60= m/mnt Dimana, S=Menurunkan kecepatan dalam m/s | |
| Kecepatan menurunkan perahu | |
| H=Tinggi dalam meter dari kepala davit ke garis air pada kondisi pelayaran paling ringan | |
| Maks.beban slewing | 14kN |
| Maks.sudut slewing: | 3300 |
| Sudut slewing daya tersimpan: | 1100 |
| Kecepatan slewing oleh akumulator: | 0,6～0,8r/mnt |
| Kecepatan slewing dalam tenaga listrik | 0,25r/menit |
| Kondisi yang dirancang: | Tumit200+ Pangkas100 |
| Perahu jatuh: | 18X19-16-1770-Galv-Tidak ada rotasi |
| Jenis unit daya yang disimpan: | NXQ-AB-40/31.5-FY |
| Tingkat perlindungan motor: | IP56 |
| Kelas isolasi: | F |
| Sumber daya: | AC,440V,60Hz,3frasa |
| Berat sendiri: | ~3000kg |
| Kapasitas motor | |
| Model motor stasiun pompa | Y112M-4-H |
| Kekuasaan | 4kW |
| Model derek perahu | YZ132M1-4-H |
| Kekuasaan | 6,3 kW |
| Tingkat perlindungan | IP56 |
| Dengan pemanas ruangan | Dengan |
| Kelas isolasi | F |
1. Ruang Lingkup dari kami Pasokan dari PEMBUAT:
| Nomor Seri |
Kuantitas (per set) |
deskripsi |
| 1 | 1 set | Satu set lengkap davit |
| 2 | 1 set | Unit pompa |
| 3 | 1 set | Aki |
| 4 | 4 set | Saklar batas (IP56) |
| 5 | 1 set | Panel pemula (IP56) |
| 6 | 1 set | Tombol tekan 7m dengan kotak pelindung dan kabel 7m |
| 7 | 1 set | Tali kawat kendali jarak jauh (Kawat Galv.) |
| 8 | 1 set | Kawat utama, kawat kontrol dll. |
| 9 | 1 set | Yayasan Davit |
| 10 | 1 set | Pelat operasi (Mat'l: stainless) |
| 11 | 1 set | bagian lain dengan peraturan |
| 12 | 1 set | Suku cadang satu tahun |
2.Cakupan dari kami Pasokan dari YARD:
|
Tidak |
Q'TY (per set) |
deskripsi |
| 1 | 1 | Kabel di dek |
| 2 | 1 | Oli roda gigi |
| 3 | 1 | Minyak hidrolik |
| 4 | 1 | Melakukan tes di papan |
| 5 | 1 | Instalasi dan pengelasan |
3.Lukisan metode
Persiapan permukaan: Peledakan tembakan ke Sa2.5
|
Lukisan |
Jenis |
Warna |
DFT(μm) |
| Basis | 702 Epoksi kaya seng (Abu-abu) | Abu-abu | 2x40 |
| Tengah | |||
| Permukaan |
