Roller Pemandu Laut untuk Tali Penarik, Tali Kawat, dan Panduan Rantai

Panduan Gulungan Laut untuk Tali Penarik, Tali Kawat, dan Panduan Rantai

Tinjauan Produk

Rol panduan laut adalah komponen pemandu jalur berputar yang digunakan untuk mengarahkan tali penarik, tali kawat baja, rantai, atau jalur lain yang disetujui proyek melalui jalur yang terkontrol pada kapal rekayasa, feri, kapal tujuan khusus, dermaga, dan sistem mesin dek. Bergantung pada gambar pemasangan, rol dapat diatur secara vertikal, horizontal, atau pada dudukan miring.

Tabel dimensi yang disediakan mencakup diameter rol dari 65 hingga 203 mm, lebar rol dari 76 hingga 152 mm, lubang poros dari 25,4 hingga 38,1 mm, dan diameter tali kawat maksimum yang direkomendasikan dari 8 hingga 20 mm jika disebutkan. Untuk penarikan, penanganan rantai, atau panduan jalur pengangkat, rakitan rol lengkap, poros, bushing atau bantalan, penyangga, bagian penahan, las atau baut, dan pondasi lokal harus diverifikasi terhadap tegangan jalur aktual, arah beban, efek dinamis, siklus kerja, dan faktor keamanan yang diperlukan sebelum digunakan.

Spesifikasi Cepat

• Jenis produk: Rol panduan laut → komponen kontak berputar untuk penarikan tali penarik, tali kawat baja, atau perutean rantai yang terkontrol.
• Layanan utama: Panduan tali penarik / tali winch / rantai → memandu jalur antara mesin kapal, titik perutean dek, dan arah kerja.
• Layanan jalur pengangkat opsional: Tunduk pada beban desain yang diverifikasi dan persetujuan proyek → rol bukan alat pengangkat independen atau aksesori pengangkat.
• Pengaturan pemasangan: Dudukan vertikal / miring / horizontal → orientasi harus mengikuti arah jalur masuk dan keluar aktual.
• Rentang rol yang disediakan: diameter 65–203 mm dan lebar 76–152 mm → dimensi referensi untuk pemilihan rol awal dan ruang pemasangan.
• Rentang tali kawat yang direkomendasikan dalam tabel yang disediakan: 8–20 mm jika disebutkan → rentang 20–76 mm yang dinyatakan terpisah memerlukan konfirmasi sebelum publikasi.
• Pengaturan lubang dan keausan: lubang 25,4–38,1 mm dengan bushing perunggu pada sebagian besar ukuran yang terdaftar → paduan bushing, pelumasan, kesesuaian poros, dan metode penggantian harus dikonfirmasi.
• Dasar beban dan sertifikasi: Tidak ada SWL, beban penarik, atau kapasitas pengangkatan yang disediakan → beban yang diizinkan dan cakupan sertifikat harus ditetapkan dari desain proyek lengkap.

Teknis Utama

Panduan Pemilihan & Permintaan

Langkah 1: Konfirmasikan layanan aktual: panduan tali penarik, perutean tali kawat penarik, panduan rantai, perutean jalur winch ke dek, atau panduan jalur dalam sistem pengangkatan atau penanganan.

Langkah 2: Konfirmasikan jenis dan konstruksi jalur: tali kawat baja, tali serat, atau rantai. Layanan rantai memerlukan ukuran tautan, pitch, orientasi kontak, dan kriteria keausan untuk diperiksa terhadap profil rol.

Langkah 3: Konfirmasikan pemasangan vertikal, horizontal, atau miring, bersama dengan arah jalur masuk dan keluar, sudut utama maksimum, sudut armada, dan ruang pemasangan yang tersedia.

Langkah 4: Pilih diameter rol, lebar, lubang, pengaturan bushing atau bantalan, dan profil kontak dari gambar proyek. Untuk tali kawat, konfirmasikan persyaratan tikungan minimum dengan produsen tali.

Langkah 5: Berikan tegangan tali penarik maksimum, tarikan winch, beban rantai, atau beban jalur pengangkat jika berlaku, termasuk kelonggaran dinamis atau benturan, siklus kerja, arah beban, dan faktor keamanan yang diperlukan.

Langkah 6: Konfirmasikan bahan rol, poros, penyangga, dan bushing; pengerasan permukaan atau permukaan aus yang dapat diganti; metode pelumasan; sistem pelapisan; dan lingkungan korosi.

Langkah 7: Konfirmasikan kuantitas, cakupan sertifikat dan inspeksi, jenis kapal atau peralatan, gambar pemasangan atau foto, tujuan pengiriman, dan waktu pengiriman yang diperlukan.

Struktur

Badan rol | Permukaan kontak tali atau rantai ke profil yang disetujui | Poros / gandar | Bushing perunggu atau bantalan yang ditentukan | Penyangga samping atau dudukan | Pengaturan pemasangan vertikal, miring, atau horizontal | Antarmuka yang dilas atau dibaut | Sistem pelapisan proyek

Keunggulan Penarikan, Panduan Rantai & Pemasangan

• Rol berputar mengubah jalur tali penarik, tali kawat, atau rantai dengan kontak gesekan yang lebih sedikit daripada tepi tajam yang tetap, membantu mengurangi abrasi lokal ketika rol bebas berputar.
• Pengaturan vertikal, horizontal, dan miring memungkinkan sumbu rol disesuaikan dengan rute jalur aktual daripada memaksa jalur melalui perubahan arah yang tidak sesuai.
• Diameter rol dan profil kontak harus sesuai dengan konstruksi jalur dan persyaratan tikungan. Rol yang cocok untuk tali kawat tidak secara otomatis cocok untuk rantai, dan panduan rantai mungkin memerlukan profil kontak khusus dan penilaian keausan.
• Bushing perunggu yang dapat diganti dapat menyederhanakan perawatan bagian aus, tetapi perunggu saja tidak membuktikan operasi pelumasan mandiri. Paduan bushing, alur pelumasan, pasokan gemuk, jarak bebas yang diizinkan, dan hasil akhir poros harus dikonfirmasi.
• Permukaan kontak tali harus halus dan bebas dari gerinda, tepi tajam, percikan las, dan cacat pelapisan. Permukaan kontak rantai harus diperiksa untuk pembebanan titik, interferensi tautan, keausan lokal, dan ketentuan keausan yang dapat diganti jika diperlukan.
• Untuk layanan tali penarik atau pengangkat, jalur beban lengkap melalui rol, poros, penyangga, las atau baut, dan pondasi lokal harus diverifikasi untuk arah jalur aktual dan kondisi operasi dinamis.
• Akses inspeksi harus memungkinkan pemeriksaan rotasi rol, jarak bebas bushing atau bantalan, penahan poros, korosi, keamanan pengencang, dan keausan kontak tali atau rantai selama servis.

Atribut Kustom

• Jenis Produk: Rol panduan laut → komponen perutean jalur berputar, bukan winch bertenaga, mesin penarik, atau perangkat pengangkat independen.
• Penggunaan Utama: Panduan tali penarik / tali kawat baja / rantai → dipilih sesuai dengan jalur jalur aktual, profil kontak, dan beban operasi.
• Konfigurasi: Dudukan vertikal / miring / horizontal → pilih sesuai dengan pengaturan dek dan arah jalur masuk atau keluar.
• Diameter Rol Referensi: 65–203 mm → rentang yang ditunjukkan dalam tabel dimensi yang disediakan.
• Diameter Tali Kawat Referensi: 8–20 mm jika disebutkan → ukuran tali yang lebih besar yang dinyatakan memerlukan tabel desain terkonfirmasi terpisah.
• Kompatibilitas Rantai: Tunduk pada konfirmasi → ukuran rantai, pitch, orientasi tautan, tekanan kontak, dan kelonggaran keausan harus sesuai dengan desain rol.
• Bushing: Bushing perunggu untuk sebagian besar ukuran yang terdaftar → paduan yang tepat, pelumasan, jarak poros, dan metode penggantian harus dikonfirmasi.
• Bahan: Baja cor / baja C-Mn / baja paduan / baja lunak → grade akhir, perlakuan panas, dan kekerasan permukaan tergantung pada persyaratan beban dan keausan.
• Aplikasi Jalur Pengangkat: Khusus proyek → beban yang diizinkan, faktor dinamis, faktor keamanan, persyaratan pengujian, dan cakupan persetujuan harus dikonfirmasi sebelum digunakan.
• Persyaratan Sertifikat: Tersedia sesuai cakupan pesanan → ketertelusuran material, inspeksi pembuat, verifikasi beban, dan penyaksian kelas harus disepakati sebelum penawaran.

Cara Kerja

Tali penarik, tali kawat, atau rantai mendekati rol panduan → Jalur menyentuh permukaan rol yang disetujui → Rol berputar saat jalur bergerak → Jalur diarahkan kembali melalui rute yang diperlukan → Beban reaksi melewati poros dan penyangga ke pondasi yang diverifikasi

Aplikasi

Kapal rekayasa | Sistem kapal tunda dan penarik | Perutean jalur tali winch penarik | Kapal penyelamat dan tujuan khusus | Mesin dek feri | Sistem penanganan tali kawat baja | Posisi panduan rantai | Sistem pengangkatan atau penanganan kapal tunduk pada desain beban yang disetujui | Peralatan penanganan dermaga

Sertifikasi & Keunggulan

Sertifikat dapat diatur sesuai persyaratan proyek, ketertelusuran material, cakupan inspeksi, verifikasi beban, dan prosedur persetujuan badan klasifikasi.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

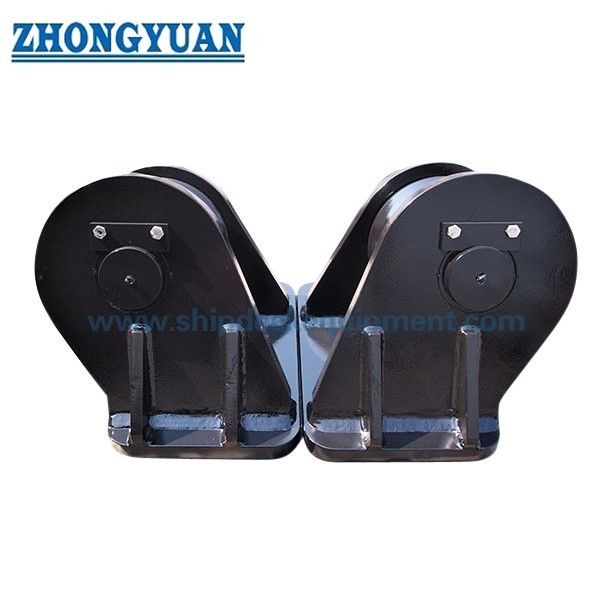

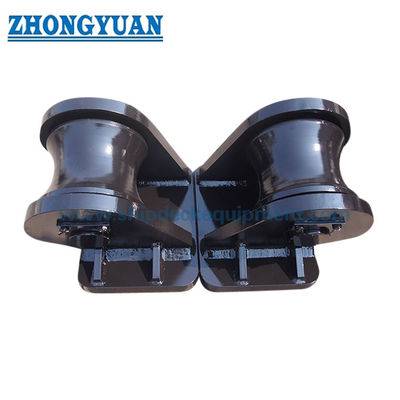

Gambar & Foto

FAQ

Q1: Bagaimana cara memilih rol panduan laut yang tepat?

A1: Konfirmasikan jenis jalur, diameter atau ukuran rantai, konstruksi, arah masuk dan keluar, sudut utama, tegangan maksimum, kelonggaran dinamis, orientasi rol, profil kontak, struktur pemasangan, dan akses pemeliharaan. Tabel yang disediakan hanya cocok untuk pemilihan dimensi awal.

Q2: Bisakah rol yang sama digunakan untuk tali kawat baja, tali serat, dan rantai?

A2: Tidak secara otomatis. Tali kawat memerlukan hubungan tikungan yang dapat diterima dan permukaan kontak yang halus. Tali serat mungkin memerlukan kondisi permukaan dan alur yang berbeda, sementara panduan rantai memerlukan geometri tautan yang kompatibel, orientasi kontak, dan ketahanan aus.

Q3: Bisakah rol panduan laut ini digunakan dalam sistem pengangkatan?

A3: Ini hanya dapat digunakan sebagai komponen panduan jalur yang direkayasa dalam sistem pengangkatan atau penanganan yang diverifikasi. Rol, poros, bushing atau bantalan, penyangga, bagian penahan, las atau baut, pondasi, beban desain, faktor dinamis, faktor keamanan, persyaratan pengujian, dan cakupan persetujuan semuanya harus dikonfirmasi. Ini tidak boleh dipasarkan sebagai aksesori pengangkat independen tanpa verifikasi tersebut.
