JIS F 2030 Tipe A Single Point Mooring Chock Oval Bow Bulwark Panduan Tali

JIS F 2030 Tipe A Single Point Mooring Chock | Oval Panduan Tali Haluan Kapal

Tinjauan Produk

JIS F 2030 Tipe A single point mooring chock, juga disebut dalam terminologi standar sebagai pipa penambat titik tunggal, adalah fitting besar cor untuk memandu tali yang dipasang di dinding haluan kapal. Bukaan ovalnya menyediakan jalur yang mulus untuk tali tambat atau tali saat tali diarahkan antara pengaturan penambat titik tunggal di luar kapal dan peralatan pengaman di kapal.

Tipe A adalah konfigurasi oval yang tidak miring dalam deskripsi produk yang disediakan, sedangkan Tipe B adalah konfigurasi oval yang miring. Seri Tipe A mencakup ukuran nominal 400 hingga 800 mm dan massa terhitung referensi dari 210 hingga 880 kg. Pemilihan harus didasarkan pada pengaturan penambat kapal yang disetujui, konstruksi dan diameter tali, arah jalur tali, penguatan dinding kapal lokal, dan persyaratan klasifikasi proyek. Ini adalah chock/panduan tali di kapal; ini bukan sistem pelampung penambat titik tunggal lepas pantai itu sendiri.

Spesifikasi Cepat

• Standar dan tipe: JIS F 2030-1978 Tipe A → pipa/chock penambat titik tunggal oval, tidak miring untuk pemasangan di dinding haluan.
• Rentang ukuran nominal: 400 / 500 / 600 / 700 / 800 mm → lima ukuran untuk mencocokkan jalur tali, tata letak kapal, dan pengaturan penambat yang disetujui.
• Massa terhitung referensi: 210-880 kg → penting untuk penanganan cor, perencanaan pemasangan, pengaturan pengangkatan, pengemasan, dan pengiriman.
• Pilihan material: baja C-Mn cor, baja tahan karat cor, atau baja khusus yang ditentukan proyek → grade yang tepat, sifat benturan, dan ketertelusuran harus dikonfirmasi.
• Geometri kontak tali: bukaan oval besar dengan radius membulat → dimaksudkan untuk memandu tali penambat sambil mengurangi kontak lokal yang tajam dan risiko gesekan.
• Perlakuan permukaan: pembersihan ledakan abrasif ke Sa 2½ + satu lapis primer toko epoksi untuk baja karbon → lapisan akhir mengikuti spesifikasi cat kapal.
• Pilihan baja tahan karat: permukaan kontak tali dan permukaan yang terbuka dipoles → grade pemolesan dan kekasaran akhir dikonfirmasi oleh spesifikasi pembelian.
• Cakupan sertifikat: dokumentasi pembuat atau inspeksi kelas → tersedia sesuai persyaratan proyek dan tunduk pada persetujuan gambar dan pengaturan survei.

Parameter Teknis Utama

Langkah 1: Konfirmasikan JIS F 2030 Tipe A dan ukuran nominal 400, 500, 600, 700, atau 800 sesuai dengan pengaturan kapal yang disetujui dan jalur tali yang dibutuhkan.

Langkah 2: Berikan jenis tali, konstruksi, diameter nominal, MBL, pengaturan rantai pelindung atau ujung tali tambat jika berlaku, dan arah jalur horizontal dan vertikal yang diharapkan.

Langkah 3: Konfirmasikan bukaan dinding haluan kapal, ketinggian pemasangan, jarak bebas yang tersedia, antarmuka pengelasan, penguatan lokal, dan hubungan dengan tiang, penghenti rantai, atau peralatan penambat.

Langkah 4: Konfirmasikan material: baja C-Mn cor, baja tahan karat cor, atau baja suhu rendah/layanan es khusus. Sebutkan grade yang tepat, suhu uji benturan, perlakuan panas, dan persyaratan ketertelusuran.

Langkah 5: Konfirmasikan perlakuan permukaan, penyelesaian kontak tali, sistem pelapisan, cakupan NDE, inspeksi dimensi, persyaratan sertifikat, dan titik saksi surveyor kelas apa pun.

Langkah 6: Berikan kuantitas, jenis kapal, gambar pemasangan, badan klasifikasi, tujuan, waktu pengiriman yang dibutuhkan, dan foto referensi atau dimensi pengganti yang ada.

Struktur

Badan cor oval | Jalur tali Tipe A tidak miring | Radius kontak tali halus R dan R1 | Antarmuka las yang dipasang di dinding kapal | Bagian cor yang diperkuat | Lapisan baja karbon atau finishing baja tahan karat yang dipoles

Keunggulan Penambat, Pengecoran, dan Pemasangan

Bukaan oval menyediakan jalur tali besar untuk pengaturan penambat titik tunggal haluan dan mengakomodasi rentang tali referensi yang disebutkan tanpa menimbulkan tepi tajam pada bukaan dinding kapal.

• Radius kontak tali yang membulat membantu memandu tali tambat atau tali dan mengurangi tekukan lokal serta abrasi dibandingkan dengan bukaan pelat yang belum selesai; keausan tali aktual juga tergantung pada sudut jalur, konstruksi tali, tegangan, gerakan, dan kondisi permukaan.
• Lima ukuran nominal memungkinkan perancang kapal untuk mengoordinasikan bukaan chock dengan diameter tali, jalur tali, geometri dinding kapal, dan peralatan penambat di sekitarnya daripada hanya memilih berdasarkan ukuran kapal.
• Untuk baja C-Mn cor, kontrol manufaktur harus berfokus pada sifat kimia dan mekanik, perlakuan panas, kekokohan cor, akurasi dimensi, kontrol pengelasan perbaikan, dan perataan permukaan kontak tali yang halus.
• Untuk baja tahan karat cor, grade yang tepat, proses pengecoran, lingkungan korosi, kompatibilitas las, perlakuan panas, pengawetan/pasivasi, dan persyaratan pemolesan harus dikonfirmasi sebelum produksi.
• Chock mentransfer gaya kontak tali ke dinding kapal yang dilas dan struktur pendukung. Galangan kapal atau perancang kapal harus memverifikasi jalur beban lokal, penguatan, ukuran las, ketebalan pelat di sekitarnya, dan arah jalur yang diizinkan.
• Ukuran dan massa besar memerlukan rencana penanganan dan pemasangan yang terkontrol, termasuk titik pengangkatan sementara atau pengaturan sling yang disetujui, toleransi kesesuaian, urutan pengelasan, dan inspeksi pasca-pengelasan.
• Inspeksi klasifikasi, sertifikasi material, NDE, dan penerimaan akhir dapat diatur sesuai dengan cakupan proyek yang disepakati; mereka tidak termasuk secara otomatis kecuali ditentukan dalam pesanan pembelian.
• Atribut Kustom

Standar: JIS F 2030-1978 → referensi dimensi dan tipe yang dinyatakan pelanggan; penerimaan proyek saat ini dan gambar asli harus dikonfirmasi.

• Tipe: Tipe A oval, konfigurasi tidak miring → membedakan dari konfigurasi oval miring Tipe B.
• Ukuran Nominal: 400 / 500 / 600 / 700 / 800 mm → pilih berdasarkan jalur tali, arah jalur, ruang pemasangan, dan gambar kapal.
• Material: Baja C-Mn cor / baja tahan karat cor / baja khusus → grade yang tepat dan sifat spesifik komponen bersifat spesifik pesanan.
• Massa Referensi: 210-880 kg → mendukung perencanaan penanganan, pemasangan, dan logistik; berat akhir mengikuti gambar yang disetujui dan material aktual.
• Perlakuan Permukaan: Sa 2½ + primer toko epoksi atau baja tahan karat yang dipoles → sistem pelapisan/pemolesan akhir harus ditentukan.
• Pemasangan: Pengaturan las dinding haluan kapal → struktur lokal, detail las, penguatan, dan akses tetap menjadi tanggung jawab galangan kapal atau perancang.
• Persyaratan Sertifikat: Sertifikat pembuat atau sertifikat kelas sesuai pesanan → tunduk pada persetujuan kelas, cakupan inspeksi, dan pengaturan survei.
• Cara Kerja

Tali tambat mendekati haluan → Tali melewati chock Tipe A oval → Radius halus memandu tali dan membatasi kontak lokal yang tajam → Gaya tali ditransfer melalui badan cor dan struktur dinding kapal yang dilas → Tali diamankan oleh pengaturan penambat kapal yang disetujui

Aplikasi

Kapal komersial besar | Tanker yang dilengkapi untuk penambat titik tunggal | Pengangkut curah | Stasiun penambat haluan | Operasi penambat lepas pantai sementara | Proyek pembangunan baru | Penggantian pipa penambat JIS F 2030 Tipe A

Sertifikasi & Keunggulan

Sertifikat material, catatan inspeksi dimensi, laporan NDE, dan inspeksi klasifikasi dapat diatur sesuai persyaratan proyek. Persetujuan klasifikasi dan cakupan survei harus dikonfirmasi sebelum penawaran dan tunduk pada gambar yang disetujui dan aturan kelas yang berlaku.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

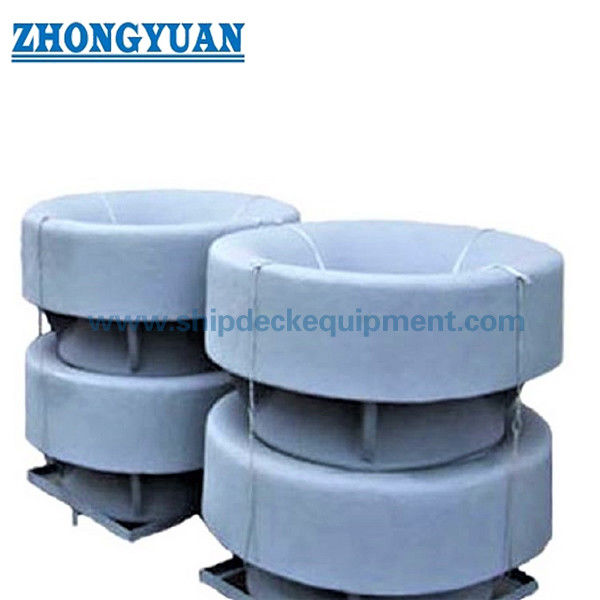

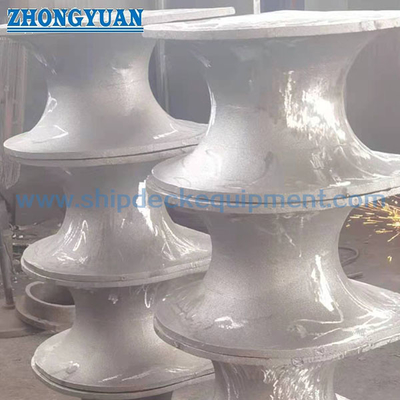

Gambar & Foto

FAQ

Q1: Apa perbedaan antara JIS F 2030 Tipe A dan Tipe B?

A1: Menurut deskripsi produk yang disediakan, Tipe A adalah konfigurasi oval yang tidak miring dan Tipe B adalah konfigurasi oval yang miring. Pilihan akhir tergantung pada geometri haluan kapal, jalur tali, posisi pemasangan, dan standar asli atau gambar proyek yang disetujui.

Q2: Bisakah tabel tali referensi digunakan sebagai satu-satunya dasar pemilihan?

A2: Tidak. Diameter referensi adalah panduan dimensi awal. Pemilihan akhir juga harus mempertimbangkan konstruksi tali dan MBL, pengaturan rantai pelindung atau ujung tali tambat, sudut jalur tali, pembebanan dinamis, tekanan kontak, kekuatan dinding kapal lokal, dan persyaratan kelas/pemilik.

Q3: Informasi apa yang diperlukan untuk penawaran yang disetujui kelas?

A3: Berikan gambar JIS atau kapal asli, ukuran nominal, grade material, data tali, gambar pemasangan dan penguatan, spesifikasi pelapisan atau pemolesan, cakupan NDE dan pengujian, persyaratan sertifikat, kuantitas, tujuan, dan jadwal pengiriman yang dibutuhkan.
