Fairlead Pedestal Rol-Tunggal untuk Tambat Kapal | ISO 13776:2020
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Standar Teknis: | ISO 13776:2012 | SWL: | 265KN hingga 1942KN (θ=90°), 186KN hingga 1373KN (θ=0°) |
|---|---|---|---|
| Jenis: | Tipe A, B, C | Ukuran Nominal: | 150-500 Mm |
| Nomor rol: | Rol tunggal | Bahan: | Baja Tarik Tinggi, Baja Tahan Karat, Baja Tuang, Besi Cor Nodular |
| Perawatan Permukaan: | sandblasting hingga S2.5 + satu lapisan primer toko epoksi, tersedia perawatan permukaan yang disesu | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, dll |
| Menyoroti: | ISO 13776 Pedestal Roller Fairlead |
||
Deskripsi Produk
Fairlead Pedestal Roller Tunggal untuk Tambatan Kapal | ISO 13776:2020
Gambaran Produk
Fairlead roller pedestal dek ISO 13776 adalah perlengkapan pemandu tali rol tunggal yang digunakan di dek kapal di mana tali tambat atau penarik perlu mengubah arah di sekitar rol vertikal. Rol baja yang berputar membantu memandu jalur tali dan mengurangi abrasi gesekan dibandingkan dengan permukaan kontak tetap, sementara dudukan pedestal mentransfer gaya reaksi tali ke struktur dek melalui alas yang dilas.
Halaman ini disiapkan untuk fairlead roller pedestal dek ISO 13776 dengan ukuran nominal Dn 150 hingga 500 dan nilai SWL referensi dari data yang disediakan. Data proyek yang disediakan menyatakan rol baja ISO 13776:2012 dan ISO 13755; informasi ISO online menunjukkan ISO 13776:2020 dan ISO 13755:2020 sebagai edisi resmi saat ini, sehingga edisi standar yang diperlukan harus dikonfirmasi sebelum kutipan akhir, persetujuan gambar, dan penandaan produk.
Spesifikasi Cepat
- Jenis Produk: fairlead roller pedestal dek → pemandu rol vertikal tunggal untuk kontrol arah tali tambat dan penarik kapal.
- Standar Teknis: ISO 13776:2012 dari data yang disediakan → edisi proyek harus dikonfirmasi karena ISO 13776:2020 terdaftar online sebagai edisi saat ini.
- Standar Rol: rol baja ISO 13755 → Tipe Rol A / B / C memengaruhi dimensi d yang dipilih dan antarmuka rol.
- Rentang Ukuran Nominal: Dn 150 hingga 500 mm → rentang pemilihan utama untuk fairlead pedestal dek dalam tabel yang disediakan.
- Rentang Referensi SWL: 265 hingga 1942 kN pada θ = 90° dan 186 hingga 1373 kN pada θ = 0° → nilai tegangan tali referensi dari data yang disediakan, bukan kapasitas angkat.
- Referensi Tinggi dan Berat: H = 500 / 1000 / 1500 mm → berat yang dihitung adalah untuk referensi dan tidak termasuk rol baja sesuai catatan yang disediakan.
- Pilihan Material: baja berkekuatan tinggi, baja tahan karat, baja cor, dan besi cor nodular → grade material akhir dan alokasi suku cadang harus dikonfirmasi sebelum produksi.
- Perlakuan Permukaan: blasting Sa 2.5 + primer epoksi, galvanis, dipoles, atau finishing khusus → pelapisan akhir harus mengikuti persyaratan korosi dan inspeksi proyek.
Parameter Teknis Utama
|
Ukuran Nominal Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
Panjang Kaki Las | ||||||||
| Tipe A& B | Tipe C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
Ukuran Nominal Dn |
SWL |
Berat Terhitung (kg) (Hanya untuk Referensi) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (ton) | (kN) | (ton) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a Las dengan chamfer tersedia berdasarkan volume/kekuatan las yang sama b θ adalah sudut relatif tali pada fairlead pedestal (Lihat Lampiran A) c SWL adalah tegangan tali maksimum yang berlaku berdasarkan defleksi arah tali 90° (θ= 90 °) dan 180° (θ=0 °) oleh fairlead pedestal. SWL yang ditampilkan dalam Tabel hanya untuk referensi. "SWL" dapat disesuaikan tergantung pada kondisi pemuatan aktual, dan penandaan aktual harus sesuai dengan kesepakatan antara pengguna dan produsen. d Berat terhitung adalah untuk referensi tidak termasuk rol baja pada fairlead pedestal. e d ditentukan berdasarkan jenis rol baja (Tipe A &B dan Tipe C) seperti yang ditentukan dalam ISO 13755 Rol Baja |
|||||||||||||||||
Panduan Pemilihan & Permintaan
Langkah 1: Konfirmasikan edisi standar yang diperlukan: ISO 13776:2012 seperti yang disediakan, edisi ISO 13776 saat ini, atau persyaratan gambar spesifik proyek.
Langkah 2: Konfirmasikan tipe fairlead A / B / C, ukuran nominal Dn 150 hingga 500, dan tipe rol ISO 13755 karena dimensi d bergantung pada tipe rol baja yang dipilih.
Langkah 3: Konfirmasikan arah tali, sudut tali relatif θ, penandaan SWL yang diperlukan, kondisi pemuatan aktual, dan apakah produk digunakan untuk tambatan, panduan tali penarik, atau penggantian.
Langkah 4: Konfirmasikan tinggi dudukan dek H, fondasi dek, antarmuka las, panjang kaki las, persyaratan las chamfered, penguatan, dan jarak pemasangan.
Langkah 5: Konfirmasikan grade material untuk pedestal, rol, poros, bushing, dan suku cadang terkait; juga konfirmasikan perlakuan permukaan, cakupan NDT, persyaratan pengujian, dan persyaratan sertifikat.
Langkah 6: Berikan kuantitas, tipe kapal, gambar pemasangan, sketsa jalur tali, foto referensi jika tersedia, tujuan pengiriman, dan waktu pengiriman yang diperlukan.
Struktur
Satu rol baja ISO 13755 | Badan pedestal dek | Antarmuka poros dan bushing rol | Permukaan rol kontak tali | Alas dek yang dilas | Area kaki las Z1 / Z2 | Las chamfer opsional | Primer toko, galvanis, dipoles, atau perlakuan permukaan yang ditentukan
Keunggulan Tambatan, Penarikan & Rekayasa
- Desain pedestal rol tunggal memandu tali tambat atau penarik melalui perubahan arah yang terkontrol sambil membantu mengurangi abrasi gesekan tali pada struktur dek tetap.
- Kompatibilitas rol ISO 13755 memberikan dasar yang jelas untuk memilih dimensi antarmuka rol Tipe A / B / C, terutama dimensi d yang tercantum dalam tabel yang disediakan.
- Nilai SWL dipisahkan berdasarkan kondisi sudut tali, yang membantu pembeli menghindari memperlakukan satu nilai beban sebagai universal untuk semua sudut pandu dan susunan dek.
- Pemilihan tinggi dudukan dek memengaruhi tinggi panduan tali, jarak bebas dek, akses pemeliharaan, dan tata letak pemasangan di sekitar peralatan tambat atau penarik.
- Nilai kaki las Z1 dan Z2 disediakan untuk referensi desain awal dan kutipan; detail las aktual, chamfering, dan penguatan dek harus mengikuti gambar yang disetujui.
- Permukaan rol yang halus, keselarasan poros yang benar, dan antarmuka bushing / bantalan yang sesuai membantu rol berputar dengan tali dan mengurangi keausan lokal yang tidak perlu.
- Pengecoran, pengelasan, pemesinan, NDT, perlakuan permukaan, dan cakupan sertifikat dapat diatur sesuai persyaratan pesanan, rencana inspeksi, dan prosedur persetujuan kelas.
- Halaman ini menghindari menggambarkan fairlead sebagai alat angkat; ini adalah perlengkapan pemandu tali untuk susunan tali tambat dan penarik kapal.
Atribut Kustom
- Standar: ISO 13776:2012 dari data yang disediakan → konfirmasikan apakah proyek memerlukan edisi yang disediakan atau edisi ISO 13776 saat ini.
- Jenis Produk: fairlead roller pedestal dek → pemandu tali rol tunggal vertikal yang dipasang pada struktur dek kapal.
- Ukuran Nominal: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → pilih sesuai dengan susunan tali, referensi SWL, dan persyaratan gambar.
- Tipe Rol: Tipe A / B / C sesuai rol baja ISO 13755 → memengaruhi antarmuka rol dan dimensi d.
- Referensi SWL: 265–1942 kN pada θ = 90° dan 186–1373 kN pada θ = 0° → penandaan akhir harus disepakati antara pengguna dan produsen sesuai dengan kondisi pemuatan aktual.
- Berat Terhitung: nilai referensi H = 500 / 1000 / 1500 mm → catatan yang disediakan menyatakan berat tidak termasuk rol baja.
- Material: baja berkekuatan tinggi / baja tahan karat / baja cor / besi cor nodular → grade material yang tepat dan cakupan sertifikat harus dikonfirmasi.
- Perlakuan Permukaan: blasting Sa 2.5 + primer epoksi / galvanis / dipoles / khusus → sistem perlindungan akhir mengikuti persyaratan proyek.
- Persyaratan Sertifikat: tersedia sesuai cakupan pesanan → sertifikat kelas, sertifikat material, sertifikat pembuat, dan inspeksi saksi harus dikonfirmasi sebelum kutipan.
Cara Kerja
Tali tambat atau penarik mendekati fairlead pedestal → Tali bersandar pada rol baja tunggal → Rol berputar dan mengubah arah tali → Gaya reaksi ditransfer melalui pedestal dan alas yang dilas ke struktur dek → Penandaan SWL akhir dan inspeksi mengikuti kondisi pemuatan yang disepakati dan persyaratan proyek
Aplikasi
Stasiun tambat dek kapal | Posisi panduan tali penarik | Kapal tunda | Kapal kerja | Kapal kargo | Kapal tanker | Pengangkut curah | Kapal pendukung lepas pantai jika ditentukan oleh gambar | Proyek pembangunan baru dan penggantian
Sertifikasi & Keunggulan
Sertifikat dapat diatur sesuai persyaratan proyek, cakupan inspeksi, ketertelusuran material, dan prosedur persetujuan badan klasifikasi.
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

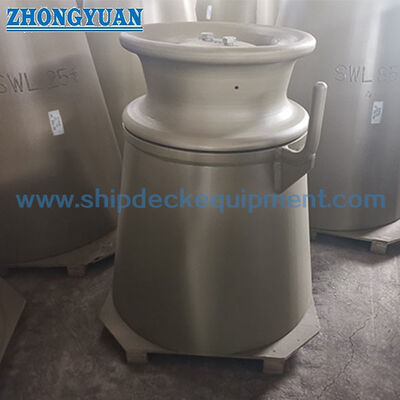

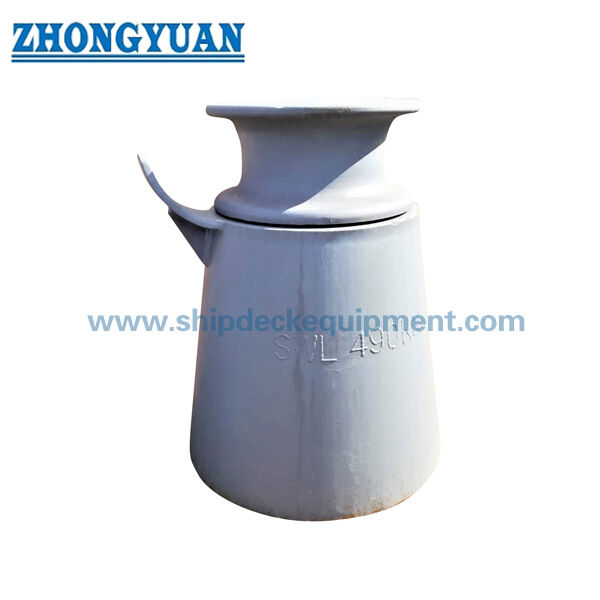

Gambar & Foto
FAQ
Q1: Apakah SWL dalam tabel ISO 13776 merupakan kapasitas angkat?
A1: Tidak. Nilai SWL yang disediakan adalah nilai tegangan tali maksimum yang berlaku untuk kondisi defleksi tali fairlead pedestal. Nilai tersebut tidak boleh ditulis ulang sebagai kapasitas angkat, MBL, beban uji, atau beban uji.
Q2: Bagaimana cara memilih ukuran Dn yang benar?
A2: Pilih Dn sesuai dengan gambar kapal, sudut pandu tali, penandaan SWL yang diperlukan, tinggi dudukan dek, tipe rol, ruang pemasangan, kekuatan fondasi, dan persyaratan sertifikat. Tabel ini untuk pemilihan awal dan konfirmasi kutipan.
Q3: Haruskah halaman menggunakan ISO 13776:2012 atau ISO 13776:2020?
A3: Data yang disediakan menyatakan ISO 13776:2012, sementara informasi ISO online mencantumkan ISO 13776:2020 sebagai edisi resmi saat ini. Edisi yang digunakan untuk kutipan, persetujuan gambar, dan penandaan harus dikonfirmasi dengan galangan kapal, pemilik, atau badan klasifikasi.
