ISO 13776 Deck Stand Pedestal Roller Fairlead Ship Towing Equipment
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Standar Teknis: | ISO 13776:2012 | SWL: | 265KN hingga 1942KN (θ=90°), 186KN hingga 1373KN (θ=0°) |
|---|---|---|---|
| Jenis: | Tipe A, B, C | Ukuran Nominal: | 150-500 Mm |
| Nomor rol: | Rol tunggal | Bahan: | Baja Tarik Tinggi, Baja Tahan Karat, Baja Tuang, Besi Cor Nodular |
| Perawatan Permukaan: | sandblasting hingga S2.5 + satu lapisan primer toko epoksi, tersedia perawatan permukaan yang disesu | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, dll |
| Menyoroti: | ISO 13776 Pedestal Roller Fairlead |
||
Deskripsi Produk
ISO 13776 Deck Stand Pedestal Roller Fairlead Ship Towing Equipment
Keterangan
ISO 13776 Deck Stand Pedestal Roller Fairlead Ship Towing Equipmentadalah peralatan tambat penting yang mengubah arah & mengurangi abrasi tali tambat.
Jenis fairleads yang kami suplai: ISO 13776:2012, DIN 81907:1997-12 Pedestal Cleat Fairlead (Form A&B), CB*436-2000 Pedestal Cleat Fairlead dengan roller tunggal (tipe A & B). Kami juga dapat menyediakan fairleads yang disesuaikan sesuai untuk kebutuhan khusus pelanggan.
Spesifikasi Teknis Utama:
- Standar Teknis: ISO 13776:2012
- SWL: 265KN hingga 1942KN (θ=90°), 186KN hingga 1373KN (θ=0°),
- Tipe: Tipe A, B, C
- Ukuran Nominal: 150-500 mm;
- Roller No.: Roller Tunggal
- Bahan: Baja Tarik Tinggi, Baja Tahan Karat, Baja Pengecoran, Besi Cor Nodular;
- Perawatan permukaan: sandblasting ke S2.5 + satu lapisan primer toko epoksi, Galvanis, Dipoles, perawatan permukaan yang disesuaikan tersedia.
- Sertifikat Klasifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, dll.
- Dapat Disesuaikan
Parameter Teknis Utama:
|
Ukuran nominal Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
Panjang kaki las | ||||||||
| Tipe A & B | Tipe C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
Ukuran nominal Dn |
SWL |
Berat yang dihitung (kg) (Hanya untuk referensi) |
|||||||||||||||
| = 90 ° | =00 | ||||||||||||||||
| (Kn) | (ton) | (kN) | (ton) | H = 500 | H = 1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a Pengelasan dengan chamfering tersedia berdasarkan volume / kekuatan pengelasan yang sama b adalah sudut relatif tali pada alas fairlead (Lihat Lampiran A) c SWL 1s defleksi maksimum yang berlaku berdasarkan tegangan tali 90° (θ= 90°) dan 180° (θ=0 °) dari arah tali oleh alas fairlead. SWL yang ditunjukkan pada Tabel hanya untuk referensi. "SWL" dapat disesuaikan tergantung pada kondisi pemuatan yang sebenarnya, dan penandaan yang sebenarnya harus sesuai dengan kesepakatan antara pengguna dan pabrikan. d Berat yang dihitung adalah untuk referensi tidak termasuk roller baja pada fairlead alas. ed harus diputuskan tergantung pada jenis roller baja (Tipe A & Tipe Band C) sebagaimana ditentukan dalam Rol baja ISO 13755 |
|||||||||||||||||

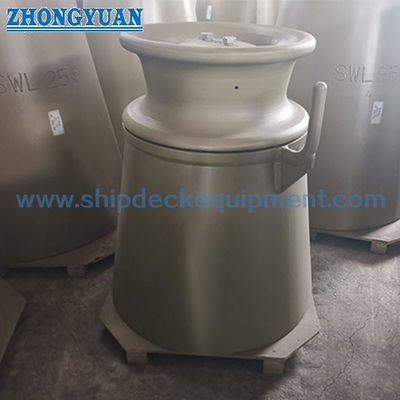

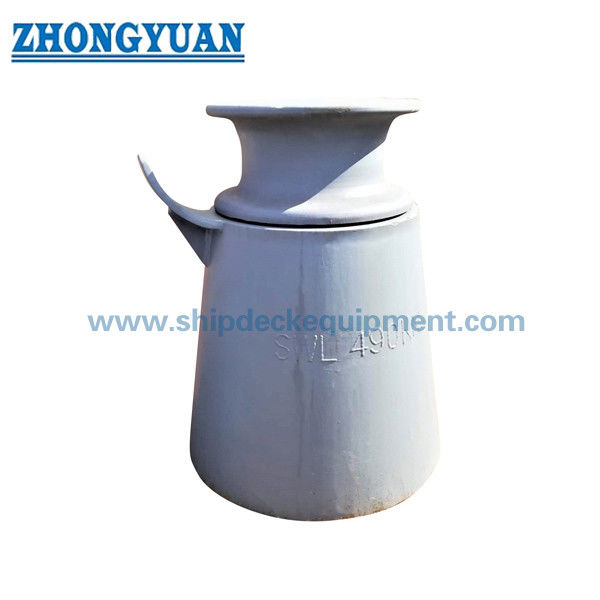

Gambar Peralatan Penarik Kapal Deck Stand Pedestal Roller Fairlead ISO 13776
