ISO 13776 Deck Stand Pedestal Roller Fairlead
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Standar Teknis: | ISO 13776:2012 | SWL: | 265KN hingga 1942KN (θ=90°), 186KN hingga 1373KN (θ=0°) |
|---|---|---|---|
| Jenis: | Tipe A, B, C | Ukuran Nominal: | 150-500 Mm |
| Nomor rol: | Rol tunggal | Bahan: | Baja Tarik Tinggi, Baja Tahan Karat, Baja Tuang, Besi Cor Nodular |
| Perawatan Permukaan: | sandblasting hingga S2.5 + satu lapisan primer toko epoksi, tersedia perawatan permukaan yang disesu | Sertifikat Klasifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, dll |
| Menyoroti: | ISO 13776 Pedestal Roller Fairlead |
||
Deskripsi Produk
ISO 13776 Deck Stand Pedestal Roller Fairlead
Ringkasan Produk
ISO 13776 deck stand pedestal roller fairlead adalah alat penuntun tali single-roller yang digunakan di dek kapal di mana jalur berlabuh atau penarik perlu mengubah arah di sekitar roller vertikal.Rol baja berputar membantu membimbing jalur tali dan mengurangi gesekan gesekan dibandingkan dengan permukaan kontak tetap, sementara pijakan berdiri mentransfer kekuatan reaksi tali ke struktur dek melalui basis las.
Halaman ini disiapkan untuk ISO 13776 deck stand pedestal roller fairleads dengan ukuran nominal Dn 150 sampai 500 dan nilai SWL referensi dari data yang diberikan.2012 dan ISO 13755 rol baja; informasi ISO online menunjukkan ISO 13776:2020 dan ISO 13755:2020 sebagai edisi resmi saat ini, sehingga edisi standar yang diperlukan harus dikonfirmasi sebelum penawaran akhir, persetujuan cetak,dan penandaan produk.
Spesifikasi Cepat
- Tipe produk: platform dek pedestal roller fairlead → panduan roller vertikal tunggal untuk pengaman kapal dan kontrol arah tali penarik.
- Standar teknis: ISO 13776:2012 dari data yang diberikan → edisi proyek harus dikonfirmasi karena ISO 13776:2020 terdaftar secara online sebagai edisi saat ini.
- Standar rol: ISO 13755 rol baja → roller Tipe A / B / C mempengaruhi dimensi d dan antarmuka rol yang dipilih.
- Rentang ukuran nominal: Dn 150 sampai 500 mm → rentang pilihan utama untuk deck stand fairleads dalam tabel yang diberikan.
- Jangkauan referensi SWL: 265 hingga 1942 kN pada θ = 90° dan 186 hingga 1373 kN pada θ = 0° → nilai tegangan tali referensi dari data yang diberikan, bukan kapasitas angkat.
- Tinggi dan berat referensi: H = 500 / 1000 / 1500 mm → berat yang dihitung adalah untuk referensi dan tidak termasuk rol baja sesuai dengan catatan yang disertakan.
- Pilihan bahan: baja tahan tarik tinggi, baja tahan karat, besi cor, dan besi cor nodular → kelas bahan akhir dan alokasi bagian harus dikonfirmasi sebelum produksi.
- Pengolahan permukaan: Sa 2.5 peledak + primer toko epoksi, galvanis, dipoles, atau selesai khusus → lapisan akhir harus mengikuti korosi proyek dan persyaratan inspeksi.
Parameter teknis utama
|
Ukuran nominal Dn |
D1 |
D2 |
d |
h |
h1 |
T1 |
T2 |
T3 |
Panjang kaki las | ||||||||
| Tipe A & B | Tipe C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
Ukuran nominal Dn |
SWL |
Berat terhitung (kg) (Hanya untuk referensi) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (ton) | (kN) | (ton) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a Pengelasan dengan chamfering tersedia berdasarkan volume/kekuatan pengelasan yang sama b θ adalah sudut relatif dari tali pada pedestal fairlead (Lihat Annex A) c SWL 1s tegangan tali maksimum yang berlaku berdasarkan 90° (θ=90°) dan 180° (θ=0°) penyimpangan arah tali oleh pedestal fairlead. SWL yang ditunjukkan dalam tabel hanya untuk referensi. "SWL" dapat disesuaikan tergantung pada kondisi pemuatan yang sebenarnya, dan penandaan yang sebenarnya harus sesuai dengan kesepakatan antara pengguna dan produsen. d Berat yang dihitung adalah untuk referensi, tidak termasuk rol baja pada pedestal fairlead. e d harus diputuskan tergantung pada jenis rol baja (Tipe A & B dan Tipe C seperti yang ditentukan dalam ISO 13755 Rol baja |
|||||||||||||||||
Panduan Pemilihan & Inquiry
Langkah 1: Konfirmasi edisi standar yang diperlukan: ISO 13776:2012 seperti yang disediakan, edisi ISO 13776 saat ini, atau persyaratan gambar khusus proyek.
Langkah 2: Konfirmasi jenis fairlead A / B / C, ukuran nominal Dn 150 sampai 500, dan tipe roller ISO 13755 karena dimensi d tergantung pada jenis roller baja yang dipilih.
Langkah 3: Konfirmasi arah tali, sudut tali relatif θ, penandaan SWL yang diperlukan, kondisi pemuatan yang sebenarnya, dan apakah produk digunakan untuk berlabuh, membimbing jalur derek, atau penggantian.
Langkah 4: Konfirmasi ketinggian dek H, dasar dek, antarmuka pengelasan, panjang kaki pengelasan, persyaratan pengelasan bergerigi, penguatan, dan ruang pemasangan.
Langkah 5: Konfirmasi kelas material untuk alas, roller, poros, semak, dan bagian terkait; juga konfirmasi perawatan permukaan, ruang lingkup NDT, persyaratan pengujian, dan persyaratan sertifikat.
Langkah 6: Berikan jumlah, jenis kapal, gambar instalasi, sketsa jalur tali, foto referensi jika tersedia, tujuan pengiriman, dan waktu pengiriman yang diperlukan.
Struktur
Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer, galvanis, dipoles, atau perawatan permukaan tertentu
Keuntungan Menggantung, Menarik & Teknik
- Desain pijakan single-roller membimbing jalur perhentian atau penarik melalui perubahan arah yang terkendali sambil membantu mengurangi abrasi geser tali pada struktur dek tetap.
- Kompatibilitas roller ISO 13755 memberikan dasar yang jelas untuk memilih dimensi antarmuka roller Tipe A / B / C, terutama dimensi d yang tercantum dalam tabel yang disediakan.
- Nilai SWL dipisahkan oleh kondisi sudut tali, yang membantu pembeli menghindari memperlakukan satu nilai beban sebagai universal untuk semua sudut memimpin dan pengaturan dek.
- Pemilihan tinggi tiang dek mempengaruhi ketinggian tali, jarak lepas dek, akses pemeliharaan, dan tata letak instalasi di sekitar peralatan berlabuh atau penarik.
- Nilai kaki pengelasan Z1 dan Z2 diberikan sebagai referensi desain awal dan kutipan; detail pengelasan yang sebenarnya, kerucut, dan penguatan dek harus mengikuti gambar yang disetujui.
- Permukaan roller yang halus, keselarasan poros yang benar, dan antarmuka bush / bearing yang tepat membantu roller berputar dengan tali dan mengurangi keausan lokal yang tidak perlu.
- Casting, welding, machining, NDT, surface treatment, dan ruang lingkup sertifikat dapat diatur sesuai dengan persyaratan pesanan, rencana inspeksi, dan prosedur persetujuan kelas.
- Halaman ini menghindari menggambarkan fairlead sebagai perangkat angkat; itu adalah panduan tali yang cocok untuk pengaturan kapal berlabuh dan tali derek.
Atribut khusus
- Standar: ISO 13776:2012 dari data yang disediakan → konfirmasi apakah proyek membutuhkan edisi yang disediakan atau edisi ISO 13776 saat ini.
- Jenis Produk: Deck stand pedestal roller fairlead → vertikal single-roller rope guide yang dipasang pada struktur dek kapal.
- Ukuran nominal: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → pilih sesuai dengan susunan tali, referensi SWL, dan persyaratan gambar.
- Tipe rol: Tipe A / B / C menurut ISO 13755 rol baja → mempengaruhi antarmuka rol dan dimensi d.
- Referensi SWL: 2651942 kN pada θ = 90° dan 1861373 kN pada θ = 0° → penandaan akhir harus disepakati antara pengguna dan pabrikan sesuai dengan kondisi beban yang sebenarnya.
- Berat yang dihitung: H = 500 / 1000 / 1500 mm nilai referensi → catatan yang disertakan menyatakan berat tidak termasuk rol baja.
- Bahan: baja tarik tinggi / baja tahan karat / baja cor / besi cor nodular → harus dikonfirmasi jenis bahan dan ruang lingkup sertifikat yang tepat.
- Perawatan Permukaan: Sa 2.5 ledakan + primer toko epoksi / galvanis / dipoles / disesuaikan → sistem perlindungan akhir mengikuti persyaratan proyek.
- Persyaratan sertifikat: tersedia sesuai dengan ruang lingkup pesanan → sertifikat kelas, sertifikat bahan, sertifikat pembuat, dan inspeksi saksi harus dikonfirmasi sebelum penawaran.
Cara Kerjanya
Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement
Aplikasi
Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects
Sertifikasi & Keuntungan
Sertifikat dapat diatur sesuai dengan persyaratan proyek, ruang lingkup inspeksi, keterlacak bahan, dan prosedur persetujuan masyarakat kelas.
Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

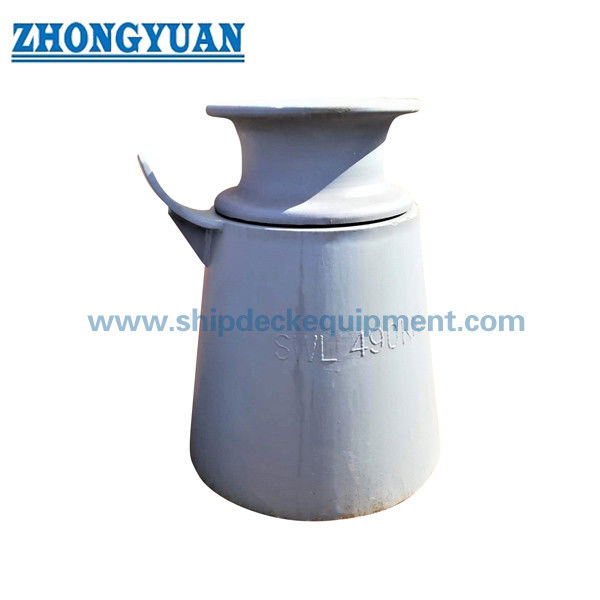

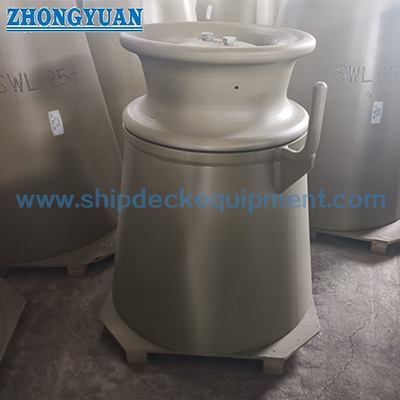

Gambar & Foto
FAQ
T1: Apakah SWL dalam tabel ISO 13776 adalah kapasitas angkat?
A1: Tidak. Nilai SWL yang diberikan adalah nilai-nilai tegangan tali maksimum referensi yang berlaku untuk kondisi defleksi tali pedestal.beban bukti, atau beban uji.
T2: Bagaimana ukuran Dn yang benar harus dipilih?
A2: Pilih Dn sesuai dengan gambar kapal, sudut penarikan tali, tanda SWL yang diperlukan, ketinggian tiang dek, jenis rol, ruang instalasi, kekuatan fondasi, dan persyaratan sertifikat.Tabel ini untuk pemilihan awal dan konfirmasi penawaran.
Q3: Apakah halaman menggunakan ISO 13776:2012 atau ISO 13776:2020?
A3: Data yang diberikan menyatakan ISO 13776:2012, sementara informasi ISO online mencantumkan ISO 13776:2020 sebagai edisi resmi saat ini. Edisi yang digunakan untuk penawaran, persetujuan gambar, dan penandaan harus dikonfirmasi dengan galangan kapal, pemilik,atau masyarakat kelas.
