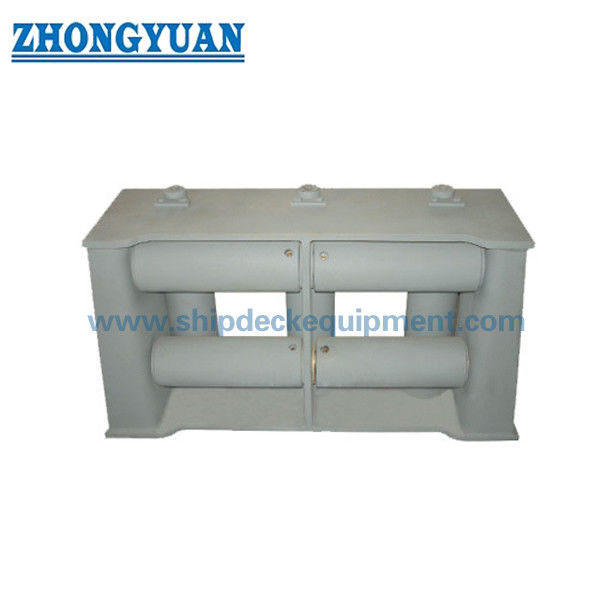

Tujuh Roller Universal Fairlead dengan Roller Atas. CB 3062 Tipe D untuk Mooring dan Menarik Kapal.

Tujuh Roller Universal Fairlead dengan Roller Atas. CB 3062 Tipe D untuk Mooring dan Menarik Kapal.

Ringkasan Produk

CB 3062 tipe D tujuh-roller universal fairlead adalah pengaturan pengarahan tali di kapal yang digunakan di mana tali perhentian atau kabel tarikan dapat mendekati fairlead dari beberapa arah.Pengaturan Tipe D menggunakan tiga rol vertikal dan empat rol horizontal, termasuk susunan rol atas, untuk membimbing tali kawat baja dan tali nilon melalui sudut operasi yang lebih luas sambil mengurangi gesekan langsung terhadap struktur wadah.

Halaman ini ditulis untuk CB/T*3062-79 tipe D tujuh-roller fairlead berdasarkan tabel parameter yang disediakan.Ini biasanya dipasang di sisi kapal dari dek freeboard atau setara berlabuh / penarik tali posisi memimpin. Produk harus diperlakukan sebagai garis lurus penuntun tali, bukan sebagai derek, perangkat angkat, atau perlengkapan derek bantalan bebas beban. diameter tali, struktur instalasi, penguatan lokal,bahan roller, rincian poros, dan ruang lingkup sertifikat harus dikonfirmasi sesuai dengan gambar kapal dan persyaratan proyek.

Spesifikasi Cepat

• Tipe produk: 7 roller universal fairlead dengan roller atas → multi-directional rope guidance untuk berlabuh di samping kapal dan jalur tali penarik.

• Standar dan model: CB/T*3062-79 Tipe D → data yang diberikan mengidentifikasi produk sebagai Tipe D dengan 7 rol.

• Pengaturan rol: 3 rol vertikal + 4 rol horizontal → membantu mengarahkan tali dari beberapa arah memimpin di sekitar bukaan fairlead.

• Rentang tali yang berlaku: tali kawat baja 19,5 sampai 68,0 mm / tali nilon 36 sampai 100 mm → digunakan sebagai referensi pemilihan ukuran tali, bukan sebagai SWL atau beban pemecahan tali.

• Berbagai ukuran utama: L 944 sampai 2330 mm dan H 508 sampai 1130 mm → berguna untuk memeriksa tata letak kapal, izin instalasi, dan konfirmasi penawaran.

• Kisaran berat: 247 sampai 5100 kg dari tabel yang disediakan → penting untuk penanganan, mengangkat selama pemasangan, pengemasan, dan perencanaan kargo.

• Fokus pemasangan: area dek samping kapal / kapal bebas → penguatan lambung, detail las, dan sudut penarikan tali harus dikonfirmasi oleh galangan kapal atau kantor desain.

• Fokus manufaktur: rotasi roller, pas poros, kelancaran permukaan kontak, keselarasan bingkai, perlindungan korosi, dan perakitan roller yang dapat dipertahankan.

Parameter teknis utama

Dimensi halaman utama untuk CB 3062 tipe D tujuh roller universal fairlead. Dimensi dalam mm kecuali dinyatakan lain. Tabel disederhanakan untuk pemilihan halaman web;Tabel dimensi lengkap yang disediakan disimpan di bagian Referensi Backend.

Panduan Pemilihan & Inquiry

Langkah 1: Konfirmasi CB/T*3062-79 Tipe D tujuh-roller universal fairlead dan tali kawat baja atau nilon diameter tali yang diperlukan.

Langkah 2: Konfirmasi susunan tali, termasuk apakah tali dapat masuk dari sisi, atas, bawah, atau arah diagonal di sekitar pelat besi sisi kapal.

Langkah 3: Konfirmasi posisi instalasi di dek bebas, benteng, atau struktur samping kapal, bersama dengan ruang kosong yang tersedia dan penguatan sekitarnya.

Langkah 4: Konfirmasi persyaratan bahan roller, poros, bingkai, bush / bearing, pengikat, dan stopper sebelum produksi.

Langkah 5: Konfirmasi perawatan permukaan: Sa 2.5 peledak + primer toko epoksi, lapisan akhir, akhir galvanis, baja tahan karat dipoles, atau perawatan tertentu lainnya.

Langkah 6: Konfirmasi ruang lingkup sertifikat sebelum penawaran: sertifikat pembuat, sertifikat bahan, sertifikat kelas, laporan NDT, inspeksi saksi, atau persetujuan khusus proyek.

Langkah 7: Berikan jumlah, jenis kapal, tujuan, waktu pengiriman yang diperlukan, gambar instalasi, dan foto referensi jika tersedia.

Struktur

Welded fairlead frame | 3 vertical rollers | 4 horizontal rollers | Upper roller arrangement | Roller shafts / axles | Bush or bearing contact area | Shipside mounting interface | Smooth rope-contact surfaces | Painted or specified surface treatment

Keuntungan Panduan Roller, Instalasi & Teknik

• Pengaturan tujuh rol membantu tali masuk dan keluar dari fairlead melalui kisaran sudut yang lebih luas daripada pengaturan dua atau tiga rol sederhana.

• Tiga rol vertikal dan empat rol horizontal membantu membatasi kontak langsung antara tali dan struktur kapal, yang mendukung perlindungan tali selama operasi berlabuh dan penarik.

• Setiap permukaan kontak rol harus halus, bulat, dan bebas dari tepi tajam yang dapat merusak tali kawat baja atau tali nilon.

• Rotasi rol harus diperiksa setelah perakitan sehingga tali dapat diarahkan kembali dengan mengurangi gesekan daripada menyeret di atas permukaan tetap.

• Poros, semak atau bantalan, pengikat, dan pengaturan stopper adalah bagian-bagian penting untuk pemeliharaan dan harus tetap dapat diakses untuk pemeriksaan dan penggantian.

• Struktur instalasi di kapal harus ditinjau kembali bersama dengan sudut lead tali, penguatan lambung lokal, rincian las, dan persyaratan pemeriksaan kelas atau pemilik.

• Tabel diameter tali yang disediakan hanya digunakan sebagai referensi pemilihan; tidak boleh dikonversi menjadi SWL, MBL, beban pemecahan tali, beban uji,atau beban yang diizinkan tanpa data teknik yang disetujui.

Atribut khusus

• Standar: CB/T*3062-79 → digunakan ketika gambar proyek atau spesifikasi pemilik membutuhkan pengaturan tujuh rol fairlead ini.

• Tipe: Tipe D → tujuh-roller universal fairlead dengan roller atas untuk panduan tali multi-arah.

• Jumlah gulungan: 7 gulungan → 3 gulungan vertikal dan 4 gulungan horizontal sesuai dengan deskripsi yang diberikan.

• Tali yang berlaku: tali kawat baja 19,5-68,0 mm / tali nilon 36-100 mm → pilih berdasarkan jenis tali, susunan kapal, dan gambar proyek.

• Bahan: Baja C-Mn / baja ringan / baja tahan karat → bahan rol, poros, bingkai, dan pengikat yang tepat harus dikonfirmasi sebelum penawaran.

• Pemasangan: area dek samping kapal / freeboard → penguatan lambung, detail las, dan ruang yang tersedia harus dikonfirmasi dengan gambar.

• Perawatan permukaan: Sa 2.5 peledak + primer toko epoksi sebagai referensi → lapisan akhir, galvanisasi, atau selesai dipoles mengikuti spesifikasi proyek.

• Kebutuhan sertifikat: Tersedia sesuai dengan ruang lingkup pesanan → pemeriksaan kelas dan tingkat sertifikat harus dikonfirmasi sebelum penawaran.

Cara Kerjanya

Rope approaches the shipside fairlead → The rope enters between vertical and horizontal rollers → Rollers rotate as the rope changes direction → Contact with fixed ship structure is reduced → Local reaction forces pass through the roller shafts and fairlead frame into the reinforced shipside structure

Aplikasi

Commercial vessels | Naval support vessels | Tugboats | Workboats | Offshore service vessels when specified by project | Shipside mooring stations | Towing rope lead positions | Freeboard deck rope guidance | Newbuilding and replacement projects

Sertifikasi & Keuntungan

Sertifikat dapat diatur sesuai dengan persyaratan proyek, ruang lingkup inspeksi, keterlacak bahan, dan prosedur persetujuan masyarakat klasifikasi.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

Gambar & Foto

FAQ

T1: Apa yang membuat CB 3062 Type D berbeda dari roller fairleads yang lebih sederhana?

A1: Tipe D menggunakan tujuh rol, termasuk tiga rol vertikal dan empat rol horizontal, untuk membimbing tali dari berbagai arah.Hal ini membuatnya lebih cocok di mana sudut lead tali berubah di sekitar kapal berlabuh atau stasiun penarik.

T2: Dapatkah tabel diameter tali digunakan sebagai SWL atau beban pemecahan?

A2: Tidak. Tabel yang disediakan memberikan diameter tali kawat baja dan tali nilon yang berlaku dengan dimensi dan berat utama.atau beban yang diizinkan. Pengesahan beban harus diperiksa sesuai dengan desain pelabuhan atau penarik kapal.

T3: Apa yang harus diperiksa sebelum memesan fairlead ini?

A3: Konfirmasi standar, Tipe D, diameter tali, arah tali, posisi instalasi, bahan, perawatan permukaan, penguatan lokal, ruang lingkup sertifikat, jumlah, tujuan pengiriman,dan waktu pengiriman yang diperlukanGambar instalasi dan foto referensi sangat dianjurkan.

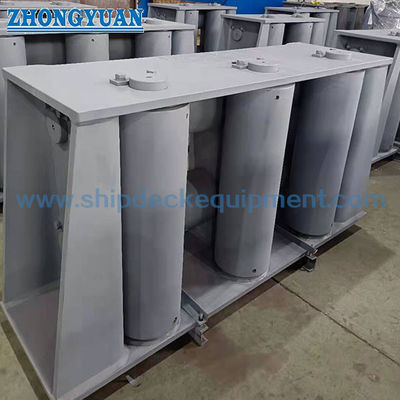

Gambar CB 3062 Tipe D Seven Tube Rollers Universal Fairleads dengan Peralatan Penarik Kapal Roller Atas
