Roller Belakang Baja Laut. Desain Pabrik Diperkuat untuk Tugboat dan AHTS.

Roller Buritan Baja Kelautan | Desain Fabrikasi yang Diperkuat untuk Kapal Tunda dan AHTS

Tinjauan Produk

Roller buritan baja kelautan adalah komponen dek belakang dan rangka buritan yang dibuat khusus untuk operasi penarikan, penanganan jangkar, pemasangan kabel, dan operasi kelautan terkait. Ini menyediakan permukaan kontak bergulir yang terkontrol saat tali kawat, tali sintetis, kawat pennant, kabel, atau rantai jangkar melewati buritan kapal, membantu mengurangi gesekan geser dan keausan lokal pada tali dan struktur buritan.

Berbeda dengan roller tambat yang dipasang di dek atau fairlead pedestal, roller buritan terintegrasi ke dalam struktur kerja belakang kapal untuk perjalanan tali penarikan dan penanganan jangkar di atas buritan. Selama rekayasa proyek, analisis elemen hingga dilakukan terhadap kasus beban yang dikonfirmasi untuk meninjau cangkang roller, diafragma internal, pengaturan poros, penyangga ujung, reaksi bantalan, dan transfer beban pondasi. Tersedia dua pengaturan rotasi: poros stasioner dengan roller berputar di sekitarnya, atau rakitan berputar terintegrasi di mana poros dan roller berputar bersama. Sistem pelumasan air atau pelumasan oli dapat dipilih sesuai dengan persyaratan beban, penyegelan, pemeliharaan, lingkungan operasi, dan persetujuan proyek.

Spesifikasi Cepat

• Jenis produk: Roller buritan baja kelautan kustom → menyediakan dukungan bergulir untuk tali penarikan dan penanganan jangkar di buritan kapal.
• Bentuk pemasangan: Roller buritan terintegrasi dengan struktur pendukung fabrikasi yang diperkuat → berbeda dari roller tambat dek, roller pedestal, atau fairlead.
• Profil roller: Lurus / pinggang / beralur → profil harus sesuai dengan tali, kawat, rantai, kabel, dan kondisi pimpinan samping yang ditunjukkan pada gambar kapal.
• Pengaturan poros: Poros stasioner dengan roller berputar / poros dan roller berputar bersama → dipilih sesuai dengan jalur beban, tata letak bantalan, penyegelan, pemasangan, dan persyaratan pemeliharaan.
• Sistem pelumasan: Pelumasan air atau pelumasan oli → pengaturan bantalan atau bus akhir, segel, metode pasokan, pemantauan, dan akses pemeliharaan mengikuti desain yang disetujui.
• Verifikasi rekayasa: Analisis elemen hingga berdasarkan kasus beban proyek yang dikonfirmasi → digunakan untuk meninjau cangkang, pengaku, pengaturan poros, penyangga, dan transfer beban pondasi.
• Amplop manufaktur yang dipasok: Diameter roller hingga 5.000 mm dan panjang hingga 9.000 mm → dimensi maksimum memerlukan peninjauan produksi, pemesinan, transportasi, dan pemasangan spesifik proyek.
• Kemampuan tegangan tali yang dinyatakan: Hingga 700 ton metrik-gaya sebagai informasi yang dipasok → beban desain akhir, faktor dinamis, tingkatan material, cakupan NDT, dan persyaratan pengujian memerlukan perhitungan yang disetujui dan konfirmasi kelas.

Parameter Teknis Utama

Panduan Pemilihan & Permintaan

Langkah 1: Konfirmasikan jenis dan tugas kapal: kapal tunda, AHTS, kapal penarik, kapal penanganan jangkar, kapal penyelamat, atau kapal kerja pemasangan kabel.

Langkah 2: Berikan tegangan tali atau rantai operasi maksimum, beban penahan rem winch, dasar beban dinamis, pimpinan samping, sudut lilit, ukuran tali / kawat / rantai, dan radius tikungan minimum yang diizinkan.

Langkah 3: Konfirmasikan lebar buritan yang tersedia, garis tengah roller, geometri dek dan transom, pengaturan pondasi, dan pengaturan poros yang diperlukan: poros stasioner dengan roller berputar, atau poros dan roller berputar bersama.

Langkah 4: Pilih profil roller lurus, pinggang, atau beralur dan konfirmasikan media kontak yang diharapkan, termasuk tali kawat, tali sintetis, kawat pennant, kabel, atau rantai jangkar.

Langkah 5: Konfirmasikan pelumasan air atau pelumasan oli, jenis bantalan / bus, pengaturan penyegelan, metode pasokan pelumasan, akses inspeksi, ruang pelepasan poros, sistem pelapisan, dan persyaratan perlindungan korosi.

Langkah 6: Konfirmasikan kasus beban analisis elemen hingga dan cakupan pelaporan, metode dan tingkat NDT, inspeksi dimensi, persyaratan uji beban, ketertelusuran material, badan klasifikasi, titik saksi, dan cakupan sertifikat sebelum penawaran.

Langkah 7: Berikan kuantitas, gambar GA / buritan kapal, waktu pengiriman yang diperlukan, tujuan, batas transportasi, rencana pemasangan, dan foto referensi jika tersedia.

Struktur

Cangkang roller baja fabrikasi | Diafragma dan pengaku internal | Pengaturan poros stasioner atau poros berputar | Penyangga ujung | Rakitan bantalan atau bus | Sistem pelumasan air atau oli | Akses penyegelan dan inspeksi | Antarmuka pondasi buritan

Keunggulan Struktural, Bantalan & Pemasangan

• Analisis elemen hingga dilakukan setelah kasus beban proyek dikonfirmasi untuk meninjau tegangan dan deformasi pada cangkang roller, diafragma internal, pengaturan poros, penyangga ujung, dan jalur transfer beban ke pondasi kapal.
• Cangkang roller, diafragma internal, penyangga poros, dan struktur ujung dapat diukur sesuai dengan hasil perhitungan yang disetujui alih-alih mengandalkan ketebalan dinding katalog generik.
• Kontak bergulir membantu mengurangi hambatan geser dan abrasi terkonsentrasi saat tali penarik, tali, kabel, atau rantai bergerak melintasi tepi kerja buritan; profil lurus, pinggang, atau beralur dapat dicocokkan dengan jalur tali yang dikonfirmasi.
• Tersedia dua pengaturan poros: roller dapat berputar di sekitar poros stasioner, atau poros dan roller dapat berputar bersama sebagai satu rakitan. Pengaturan yang dipilih memengaruhi lokasi bantalan, penyegelan, penyangga poros, ruang pelepasan, dan perencanaan pemeliharaan.
• Pelumasan air atau pelumasan oli dapat direkayasa sesuai dengan sistem bantalan atau bus yang dipilih, lingkungan operasi, persyaratan penyegelan, pembuangan panas, akses inspeksi, dan metode pemeliharaan.
• Reaksi roller ditransfer melalui pengaturan poros dan penyangga ujung ke struktur buritan yang diperkuat; scantling pondasi, detail las, dan deformasi yang diizinkan tetap menjadi bagian dari persetujuan desain kapal.
• MT, UT, PT, inspeksi dimensi, dan uji beban atau fungsional spesifik proyek dapat diatur sesuai dengan jenis material, kategori las, detail poros, rencana inspeksi, dan persyaratan kelas.

Atribut Kustom

• Dasar Desain: Kasus beban spesifik proyek dengan analisis elemen hingga → geometri akhir dan ukuran struktural mengikuti pengaturan kapal yang disetujui dan masukan rekayasa yang dikonfirmasi.
• Posisi Pemasangan: Area kerja buritan kapal → terintegrasi dengan struktur belakang yang diperkuat untuk lintasan tali penarikan dan penanganan jangkar.
• Profil Roller: Lurus / pinggang / beralur → dipilih sesuai dengan persyaratan kontak tali atau rantai dan kondisi pimpinan samping.
• Pengaturan Poros: Poros stasioner dengan roller berputar / poros dan roller berputar bersama → pemilihan akhir tergantung pada jalur beban, bantalan, segel, pemeliharaan, dan ruang pemasangan.
• Pelumasan: Pelumasan air / pelumasan oli → jenis bantalan atau bus, penyegelan, metode pasokan, pemantauan, dan akses pemeliharaan dikonfirmasi oleh proyek.
• Amplop Manufaktur: Hingga Ø5.000 mm × panjang 9.000 mm sebagai informasi yang dipasok → tunduk pada perhitungan, produksi, pemesinan, transportasi, pemasangan, dan tinjauan kelas.
• Definisi Beban: Tegangan tali maksimum / beban desain proyek → tidak boleh digambarkan sebagai SWL pengangkat tanpa definisi beban dan dasar perhitungan yang disetujui.
• Inspeksi & Sertifikasi: Laporan FEA, MT / UT / PT, catatan dimensi, dan inspeksi kelas dapat diatur sesuai dengan persyaratan proyek → hasil akhir dan kriteria penerimaan harus dinyatakan dalam pesanan.

Cara Kerja

Tali penarik, kawat, kabel, atau rantai mendekati buritan → Roller berputar di sekitar poros stasioner, atau roller dan poros berputar bersama → Bantalan / bus yang dilumasi air atau oli mendukung pengaturan rotasi yang dipilih → Kontak bergulir memandu beban melewati tepi buritan → Reaksi melewati penyangga ujung ke pondasi buritan yang diperkuat

Aplikasi

Kapal pasokan kapal tunda penanganan jangkar (AHTS) | Kapal Tunda | Kapal Penarik | Kapal Penanganan Jangkar | Kapal Dukungan dan Konstruksi Lepas Pantai | Kapal Penyelamat | Kapal Kerja Pemasangan Kabel | Kapal Rekayasa Multi-guna

Sertifikasi & Keunggulan

Sertifikat material, laporan NDT, catatan dimensi, dokumentasi pembuat, inspeksi kelas, dan dokumentasi uji beban dapat diatur sesuai dengan spesifikasi proyek yang disetujui dan cakupan pesanan. Ketersediaan sertifikat tunduk pada ketertelusuran material, penyaksian inspeksi, prosedur persetujuan kelas, dan persyaratan uji yang disepakati.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

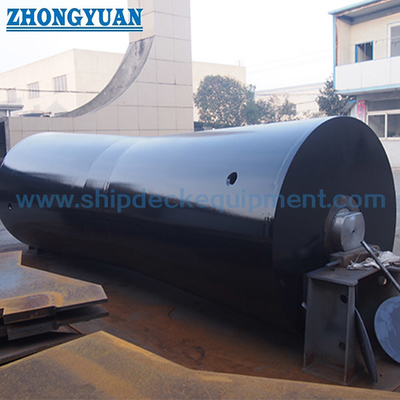

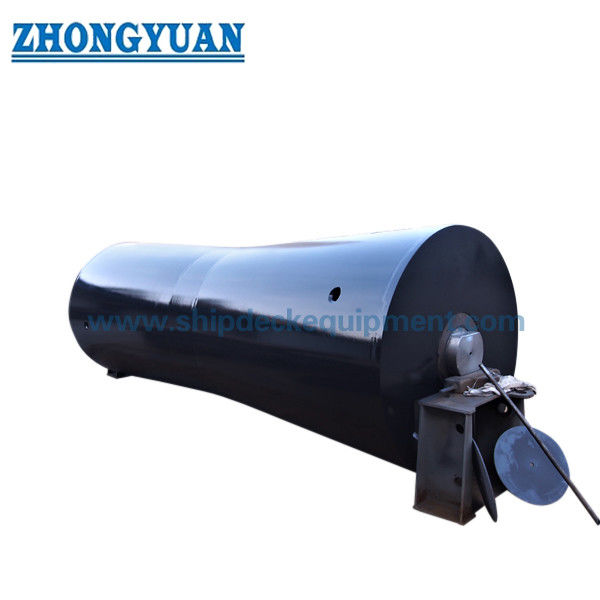

Gambar & Foto

FAQ

Q1: Bagaimana beban desain roller buritan harus dipilih?

A1: Dasar desain harus mencakup tegangan tali atau rantai maksimum yang ditentukan, beban penahan rem winch, sudut lilit, pimpinan samping, efek dinamis, kasus beban operasional, reaksi bantalan, dan reaksi pondasi. Analisis elemen hingga kemudian dilakukan menggunakan kasus beban yang dikonfirmasi untuk meninjau tegangan, deformasi, dan transfer beban. Peringkat beban tali roller buritan tidak boleh disajikan sebagai SWL pengangkat.

Q2: Apa saja pengaturan poros dan pelumasan yang tersedia?

A2: Roller dapat berputar di sekitar poros stasioner, atau poros dan roller dapat berputar bersama sebagai satu rakitan. Kedua pengaturan dapat direkayasa dengan pelumasan air atau pelumasan oli. Kombinasi akhir tergantung pada beban, desain bantalan atau bus, penyegelan, lingkungan operasi, akses pemeliharaan, dan persyaratan proyek yang disetujui.

Q3: Informasi apa yang diperlukan untuk penawaran yang pasti?

A3: Berikan gambar GA buritan kapal, tugas operasi, spesifikasi tali atau rantai, beban maksimum dan beban penahan rem winch, sudut lilit dan pimpinan samping, dimensi dan profil roller yang diperlukan, pengaturan poros pilihan, persyaratan pelumasan air atau oli, tingkatan material, detail pondasi, persyaratan FEA dan kelas, cakupan inspeksi, kuantitas, tujuan, dan jadwal pengiriman.
