6 Inci Polished stainless steel Fixed Chock untuk Inland Barge Towing
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Zhongyuan Marine Equipmen |
| Sertifikasi: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Nomor model: | Standar Atau Disesuaikan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Based on quotation |
| Kemasan rincian: | Ekspor palet standar atau kemasan khusus |
| Waktu pengiriman: | Berdasarkan kebutuhan proyek |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | Produksi yang disesuaikan berdasarkan kebutuhan proyek |
|
Informasi Detail |
|||
| Jenis Model:: | Gumpalan Tetap Baja Tahan Karat 6". | Dimensi (inci):: | 6" dan disesuaikan |
|---|---|---|---|
| Kelas bahan:: | 100% SUS304 Pengecoran Baja Tahan Karat (Teknologi pengecoran Sol Silika) | Kontrol kualitas:: | Pemeriksaan Radiografi (RT), Uji Beban Tarik |
| Perawatan permukaan:: | Kondisi Dipoles Tinggi, Dipoles Cermin | Sertifikat:: | Persetujuan ABS atau kelas IACS lainnya |
| Menyoroti: | Chock Tetap Stainless Steel 75T,Chock Tetap Stainless Steel 6in 75T,Peralatan Penarik Kapal 6in 75T |
||
Deskripsi Produk
6 Inci Polished stainless steel Fixed Chock untuk Inland Barge Towing
Ringkasan Produk
Cok tetap baja tahan karat yang dipoles 6 inci adalah panduan tali tarikan kompak yang dipasang di dek yang cocok untuk tongkang sungai, tongkang tangki, kapal tarikan dan kapal kerja di layanan pedalaman dan pesisir.Envelope yang lebih kecil berguna di mana ruang dek terbatas atau pengaturan 6 inci yang sudah ada diganti, sementara permukaan kerja yang dipoles melengkung membantu mengurangi kontak tajam, abrasi dan kerusakan garis lokal selama operasi penarik, fleeting dan penanganan tongkang.
Model ini ditawarkan dalam konfigurasi 6 inci dengan dimensi amplop utama A 410 × B 295 × C 280 mm dan berat sekitar 75 kg. Pemilihan harus mempertimbangkan konstruksi dan diameter tali tarik,garis MBL, sudut lead yang diharapkan, arah beban, beban proyek yang diperlukan atau dasar rating, pondasi dek, rincian las, ruang lingkup inspeksi dan cetakan yang disetujui.Konfigurasi 10 inci memiliki amplop yang lebih besar dan pembersihan instalasi yang berbeda, sehingga kedua halaman harus diperlakukan sebagai model terpisah daripada hanya variasi ukuran nama.
Spesifikasi Cepat
• Jenis produk: batang baja tahan karat tetap → membimbing garis tarikan melalui jalur yang ditentukan di tingkat dek tanpa menggerakkan rol.
• Ukuran nominal: 6 in → nama ukuran komersial kompak untuk pengaturan dek yang lebih kecil atau posisi pengganti; konfirmasi pembukaan yang sebenarnya dan dimensi A-G terhadap gambar yang disetujui.
• Bahan: 304 cast stainless steel → sertifikat bahan harus mengkonfirmasi standar yang berlaku, jumlah panas, kimia dan sifat mekanik.
• Proses pengecoran: teknologi pengecoran silika-sol → mendukung bentuk pengecoran integral dan geometri kontak tali yang terkontrol.
• Penutup permukaan: dipoles tinggi / dipoles cermin → permukaan kerja tali yang halus membantu mengurangi kerat dan menyederhanakan pemeriksaan visual.
• Pilihan inspeksi: pemeriksaan radiografi dan uji beban tarik → ruang lingkup, kriteria penerimaan, titik saksi, dan pelaporan yang disepakati sebelum produksi.
• Perbedaan seri: 6 dalam model memiliki dimensi A / B / C yang lebih kecil dan berat yang lebih rendah daripada 10 dalam model → jangan menukar dua versi tanpa memeriksa gambar, dasar dan jalur garis.
Parameter teknis utama
Spesifikasi produk utama berdasarkan informasi yang diberikan untuk model 6 inci.
|
Parameter |
Nilai yang ditentukan |
Teknik / Pemesanan |
|---|---|---|
| Produk | Cok tetap dari stainless steel | Panduan tali tarik tetap untuk instalasi dek |
| Ukuran Nominal | 6 dalam | Konfirmasi definisi ukuran dan pembukaan terhadap gambar |
| Bahan | 304 cast stainless steel | Sertifikat bahan untuk mengkonfirmasi jumlah panas, sifat kimia dan mekanik |
| Proses pengecoran | Pembuangan silika-sol | Rencana manufaktur dan inspeksi sesuai pesanan |
| Pengolahan Permukaan | Tinggi dipoles / cermin dipoles | Permukaan pengerjaan tali membutuhkan finishing yang halus dan terus menerus |
| Kontrol Kualitas | RT dan uji beban tarik | Luas, kriteria penerimaan, beban bukti, dan persyaratan saksi yang harus disepakati |
| Sertifikat | Menurut kebutuhan proyek | ABS atau ruang lingkup kelas lainnya tunduk pada persetujuan dan pengaturan inspeksi sebelumnya |
Ukuran utama dalam mm. Ukuran huruf harus sesuai dengan gambar produk yang disetujui.
|
Jenis |
A |
B |
C |
D |
E |
F |
G |
Berat (kg) |
|---|---|---|---|---|---|---|---|---|
| 6 dalam | 410 | 295 | 280 | 33 | 128 | 98 | 33 | 75 |
Panduan Pemilihan & Inquiry
Langkah 1: Konfirmasi versi yang diperlukan: 6 dalam konfigurasi kompak atau 10 dalam konfigurasi yang lebih besar, bersama dengan gambar referensi atau model chock yang ada..
Langkah 2:Berikan jenis tali tarik, konstruksi, diameter, MBL, tegangan layanan yang diharapkan, dan sudut lead normal dalam rencana dan ketinggian.
Langkah 3: Konfirmasi beban proyek yang diperlukan atau dasar peringkat jika berlaku, arah beban utama, lead sisi maksimum, lokasi dek, pelat pondasi,Pengaturan penguatan dan pengelasan sekitar.
Langkah 4: Mengkonfirmasi persyaratan sertifikat bahan 304 stainless steel, termasuk mengatur standar bahan, jumlah panas, kimia, sifat mekanik dan pelacakan.
Langkah 5:Mendefinisikan akhir permukaan, luas RT dan tingkat penerimaan, nilai tes tarik atau beban bukti, inspeksi saksi, pelacakan bahan, dan ruang lingkup sertifikat.
Langkah 6:Berikan jenis kapal, jumlah, gambar atau foto instalasi, persyaratan masyarakat klasifikasi, tujuan pengiriman, dan waktu pengiriman yang diperlukan.
Struktur
Integral 304 cast stainless steel body | Fixed deck mounting base | Compact curved rope-working channel | Curved guide shoulders | High-polished contact surfaces | Reinforced vessel foundation by shipyard
Keuntungan Menarik, Membuang, dan Memasang
• Saluran tetap yang kompak mengontrol jalur garis tarikan di mana panduan tingkat dek yang lebih kecil diperlukan untuk pengaturan 6 inci, pekerjaan penggantian atau ruang pondasi terbatas.
• Permukaan kerja yang dibulatkan dan dipoles mengurangi kontak lokal tajam dan membantu membatasi abrasi dan penghancuran pada jalur penarik sintetis atau kawat.
• Bentuk casting integral mengurangi sendi yang dibuat dalam jalur tali; ketahanan casting dan ketebalan dinding yang tersisa setelah penggilingan tetap menjadi titik penerimaan utama.
• Pengujian RT dan beban tarik dapat dimasukkan ke dalam rencana pemeriksaan dan pengujian jika diperlukan, dengan zona pemeriksaan dan kriteria penerimaan disepakati sebelum produksi.
• Tingkat ketegangan tergantung pada jalur beban lengkap. Piring dek, fondasi, penguatan, ukuran las, panjang las, dan arah beban harus diverifikasi oleh desainer kapal atau galangan kapal.
• Untuk air asin, air asin, paparan kimia atau layanan tangki-barge,persyaratan pembersihan dan pasivasi harus ditinjau bersama dengan sertifikat bahan 304 stainless steel dan lingkungan layanan.
Cara Kerjanya
Towline approaches the compact deck-mounted chock → Line enters the polished fixed channel → Curved contact surfaces guide and restrain the line path → Towing force is transferred through the cast body and mounting base → Reinforced deck structure distributes the load into the vessel
Aplikasi
Barge bulk kering daratan Amerika barge tangki kapal penarik dan kapal dorong kapal kerja pelabuhan dan sungai operasi sementara stasiun penarik dan penanganan barge proyek pembangunan baru dan penggantian
C
Peningkatan & Keuntungan
Sertifikat bahan, catatan inspeksi produsen, laporan NDE, dokumentasi uji beban dan sertifikasi terkait kelas dapat diatur sesuai dengan persyaratan proyek dan ruang lingkup inspeksi yang disepakati;sertifikasi produk kelas tunduk pada prosedur persetujuan dan pemeriksaan yang berlaku.

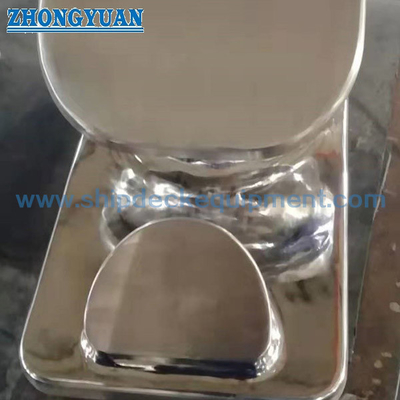

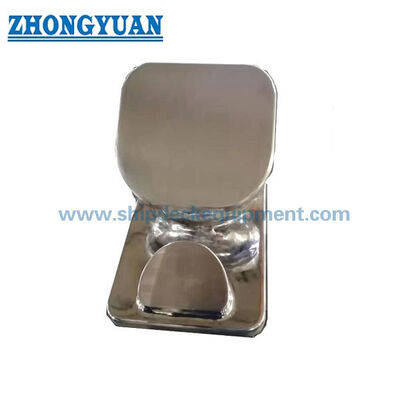

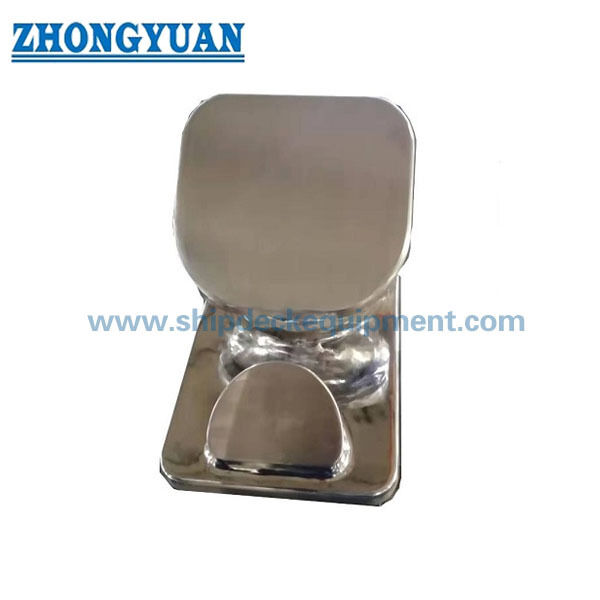

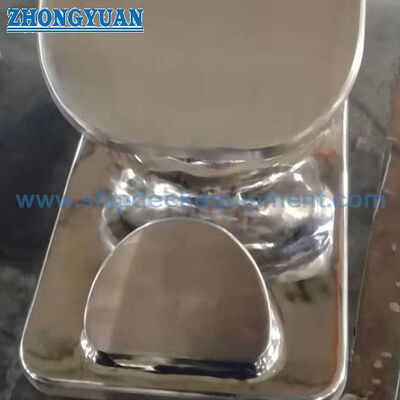

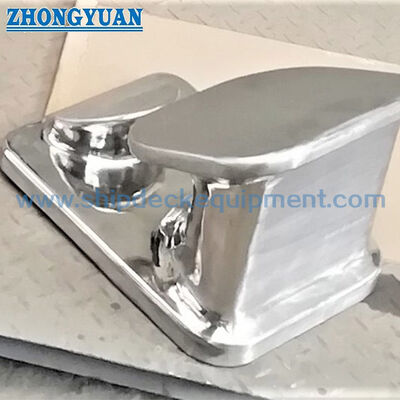

Gambar & Foto
FAQ
T1: Bagaimana versi 6 inci dan 10 inci harus dibedakan?
A1: Model 6 inci menggunakan dimensi A / B / C yang lebih kecil dan berat kira-kira yang lebih rendah,membuatnya lebih cocok untuk pengaturan dek kompak atau posisi penggantian di mana gambar yang disetujui sesuai dengan geometri 6 inci. Model 10 inci membutuhkan amplop dek yang lebih besar dan konfirmasi pondasi terpisah.
T2: Informasi beban apa yang harus dikonfirmasi sebelum memilih chock?
A2: Konfirmasi beban proyek yang diperlukan atau SWL, arah beban utama, timbal sisi yang diizinkan, dasar dek lengkap, rincian las, dan dasar perhitungan atau uji yang disetujui.Tidak ada nilai SWL khusus model yang harus digunakan sampai poin-poin ini dikonfirmasi.
T3: Apa yang biasanya diperlukan untuk ABS atau inspeksi kelas lainnya?
A3: Lingkupnya harus disepakati sebelum produksi dan dapat mencakup gambar yang disetujui, sertifikat bahan, keterlacak bahan, prosedur dan laporan NDE, prosedur uji beban dan hasilnya,rincian pengelasan atau fondasi, dan surveyor bersaksi.
