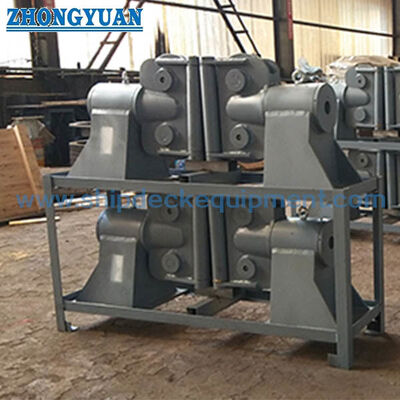

20-76 mm Swivel Head Fairlead.

20-76 mm Swivel Head Fairlead.

Ringkasan Produk

The 20-76 mm swivel head fairlead adalah deck-mounted rope-guiding assembly for ship mooring and towing arrangements where the wire-rope lead direction may change during operation.Sebuah kepala berputar dan susunan bundaran membantu jalur tali sejajar dengan sudut utama yang sebenarnya, mengurangi kontak samping yang dapat dihindari di bunderan dan mendukung pengalihan yang lebih lancar ke dalam atau keluar dari peralatan penarik dan perekat.

Produk ini umumnya dipasarkan sebagai 360 derajat memutar kepala fairlead. Namun, data teknis yang diberikan menyatakan gerakan bundaran 90 derajat dan rentang kepala memutar ± 90 derajat.Rotasi 360 derajat terus-menerus oleh karena itu tidak dinyatakan seperti yang dikonfirmasi di halaman ini dan harus diverifikasi terhadap gambar pengaturan umum yang disetujui. rentang dimensi mencakup diameter tali kawat dari 20 sampai 76 mm; definisi beban, nilai kekuatan pecah khusus model, koneksi dasar, penguatan dek,dan ruang lingkup inspeksi harus dikonfirmasi untuk setiap proyek.

Spesifikasi Cepat

• Diameter tali kawat yang berlaku: 20-76 mm → sembilan ukuran yang tercantum mendukung pemilihan model awal dan perbandingan gambar.
• Jangkauan kekuatan pecah yang dinyatakan: 32-200 MT → hanya terminologi sumber; tidak disajikan sebagai SWL, MBL, beban uji, atau beban yang diizinkan tanpa tabel beban khusus model.
• Data rotasi: sheave 90 ° + kepala berputar ± 90 ° → mendukung perubahan sudut memimpin tali; rotasi kepala 360 ° terus-menerus masih harus dikonfirmasi.
• Dimensi utama: A, B, H, dan Φ → digunakan untuk memeriksa ruang dek dan koordinasi gambar GA; definisi yang tepat dari Φ membutuhkan gambar proyek.
• Konstruksi: kepala berputar, balok, poros / pin, bracket pendukung, dan dasar pemasangan → pengaturan bantalan atau bushing dan perhentian rotasi harus ditentukan.
• Opsi material: Baja C-Mn / baja cor, dengan baja tahan karat dibahas sebagai pilihan proyek → nilai yang tepat dan konstruksi komponen harus dikonfirmasi sebelum penawaran.
• Pengolahan permukaan: Sa 2.5 ledakan + satu lapisan primer toko epoksi sebagai sistem referensi → lapisan akhir mengikuti spesifikasi kapal atau lukisan proyek.
• Fokus pemasangan: jalur muatan yang dipasang di dek → koneksi dasar, ruang kosong di sekitarnya, struktur pendukung, dan rincian las atau baut memerlukan konfirmasi dari galangan kapal atau kantor desain.

Parameter teknis utama

Panduan Pemilihan & Inquiry

Langkah 1: Konfirmasi jenis tali dan diameter nominal. Tabel yang diberikan diidentifikasi dengan diameter tali kawat; kesesuaian untuk tali sintetis atau rantai jangkar harus dikonfirmasi secara terpisah.

Langkah 2: Konfirmasi basis beban dan berikan beban pemecahan tali minimum, beban operasi yang diharapkan, faktor keselamatan, dan tugas penarik atau perekat.Minta tabel beban khusus model karena kisaran 32-200 MT yang dinyatakan tidak dipetakan ke ukuran tali individu.

Langkah 3: Konfirmasi selubung tali yang dibutuhkan, jelaskan sudut lead horizontal dan vertikal dan periksa apakah proyek membutuhkan gerakan kepala ± 90°, gerakan bundar 90°,atau putaran 360° terus menerus.

Langkah 4: Konfirmasi antarmuka instalasi: posisi dek, jejak dasar, susunan pengelasan atau bolt-down, penguatan dek, ruang kosong sekitarnya, dan hubungan dengan derek, kail derek,atau peralatan penanganan tali lainnya.

Langkah 5: Konfirmasi kualitas material, persyaratan alur sheave, jenis bantalan atau bushing, penyegelan, titik pelumasan, sistem pelapis, persyaratan suhu rendah,dan pilihan stainless steel atau baja khusus.

Langkah 6: Berikan jumlah, jenis kapal, persyaratan masyarakat klasifikasi, ruang lingkup inspeksi dan sertifikat, GA atau gambar instalasi, tujuan, dan tanggal pengiriman yang diperlukan.

Struktur

Kepala berputar. Sekrup alur. Arus / pemasangan pin. Bracket pendukung. Pengaturan bantalan atau busing untuk dikonfirmasi.

Keuntungan Rotasi, Panduan Tali & Pemasangan

• Kepala berputar dapat mengikuti perubahan arah pimpinan tali, yang membantu mengurangi beban sisi yang disebabkan oleh memaksa tali melalui keselarasan bundar tetap.
• Sebuah alur sheave yang sesuai dengan benar dan permukaan kontak tali yang halus dapat mengurangi gesekan lokal dan kontak yang tidak merata; profil alur harus dikonfirmasi untuk konstruksi dan diameter tali kawat yang ditentukan.
• Gerakan putar dan bundar harus tetap bebas melalui amplop operasi yang disetujui.
• Poros bundar, bantalan atau busing, segel, dan titik pelumasan adalah komponen kritis pemeliharaan.Desain yang tepat dan interval layanan harus dikonfirmasi dari cetak pemasok yang disetujui dan manual.
• Beban fairlead ditransfer melalui basis pemasangan ke struktur dek pendukung.
• Pelacakan material, inspeksi pengecoran atau pembuatan, inspeksi dimensi, NDT, verifikasi beban,dan kesaksian kelas dapat diatur sesuai dengan lingkup proyek yang disepakati dan prosedur persetujuan.

Atribut khusus

• Tipe produk: Panduan tali multi arah untuk perlengkapan berlabuh dan penarik kapal.
• Rentang Ukuran Tali: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → pilih sesuai dengan tabel ukuran tali kawat yang disediakan dan gambar yang disetujui.
• Pengaturan rotasi: Sheave 90° + kepala berputar ±90° sesuai dengan data yang diberikan → rotasi 360° terus menerus harus dikonfirmasi.
• Durasi beban: Kekuatan pecah 32-200 MT seperti yang disediakan → definisi yang tepat, faktor keselamatan, dan nilai ukuran demi ukuran diperlukan sebelum seleksi teknik.
• Bahan: Baja C-Mn / baja cor → kualitas yang tepat, ruang lingkup pengecoran, dan setiap komponen yang diproduksi harus dikonfirmasi.
• Perawatan permukaan: Sa 2.5 peledak + primer toko epoksi sebagai referensi → lapisan akhir, DFT, warna, dan sistem touch-up mengikuti spesifikasi proyek.
• Pemasangan: Dipasang di dek → sambungan dasar dan struktur pendukung harus sesuai dengan susunan kapal dan jalur muatan yang disetujui.
• Persyaratan sertifikat: Tersedia sesuai dengan ruang lingkup pesanan → sertifikat pembuat, sertifikat bahan, sertifikat kelas, laporan NDT, dan pemeriksaan saksi harus disepakati sebelum penawaran.

Cara Kerjanya

Wire rope approaches the fairlead → The swivel head turns toward the changing rope lead → The sheave rotates as the rope moves → The groove guides the rope while limiting side contact → Reaction loads pass through the shaft, bracket, dan basis pemasangan ke dalam struktur dek diperkuat

Aplikasi

Kapal penarik. Kapal kerja. Kapal teknik. Stasiun penarik kapal. Stasiun berlabuh dengan perubahan sudut arah tali. Proyek pembangunan baru dan penggantian.

Sertifikasi & Keuntungan

Sertifikat dapat diatur sesuai dengan persyaratan proyek, ruang lingkup inspeksi, keterlacak bahan, dan prosedur persetujuan masyarakat klasifikasi.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Tes Pembuat.

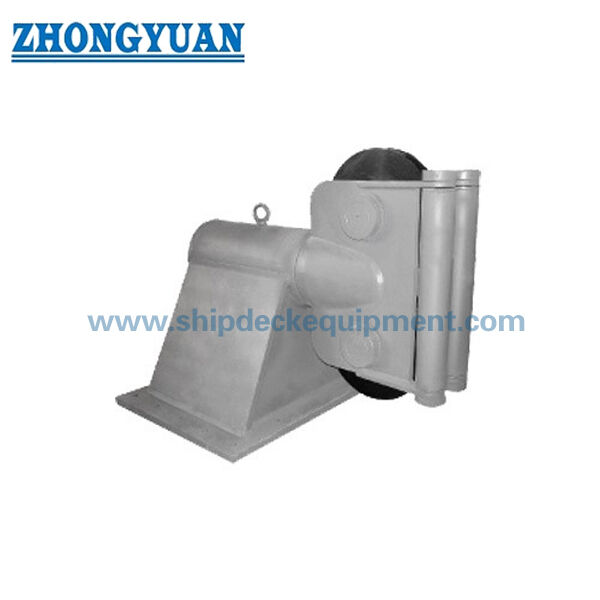

Gambar & Foto

FAQ

T1: Apakah fairlead ini menyediakan rotasi berputar 360 derajat terus menerus?

A1: Tidak dikonfirmasi dari data yang diberikan. Produk ini dipasarkan sebagai kepala putar 360 derajat, sedangkan gerak yang dinyatakan adalah bundar 90° dan kepala putar ±90°.berhenti, dan amplop operasi harus dikonfirmasi pada gambar GA yang disetujui.

T2: Dapatkah rentang kekuatan pecah 32-200 MT digunakan sebagai SWL fairlead?

A2: Tidak. Istilah yang disediakan adalah kekuatan pecah dan tidak ada ukuran per ukuran pemetaan atau faktor keselamatan yang diberikan.atau beban yang diizinkan tanpa perhitungan pabrikan, tabel beban, dan dasar persetujuan proyek.

T3: Informasi pemeliharaan apa yang dibutuhkan untuk fairlead kepala berputar?

A3: Konfirmasi kondisi alur bundar, rotasi bebas, keausan poros dan pin, jenis bantalan atau busing, kondisi segel, titik pelumasan, spesifikasi minyak, berhenti rotasi, las dasar atau baut,dan interval pemeriksaanRincian ini harus dimasukkan dalam manual atau lembar data proyek yang disetujui.

Pemesanan

MOQ: 1 unit. Pengiriman: 30 ∙ 60 hari.

FAQ

Pertanyaan 1: Mengapa menggunakan fairlead berputar?
A: Untuk mengakomodasi perubahan arah tali dan mengurangi beban samping.

Q2: Bagaimana memilih ukuran?
A: Berdasarkan diameter tali dan kekuatan patah.

P3: Dapatkah memutar sepenuhnya?
A: Kepala berputar memungkinkan rotasi ± 90° tergantung pada desain.
