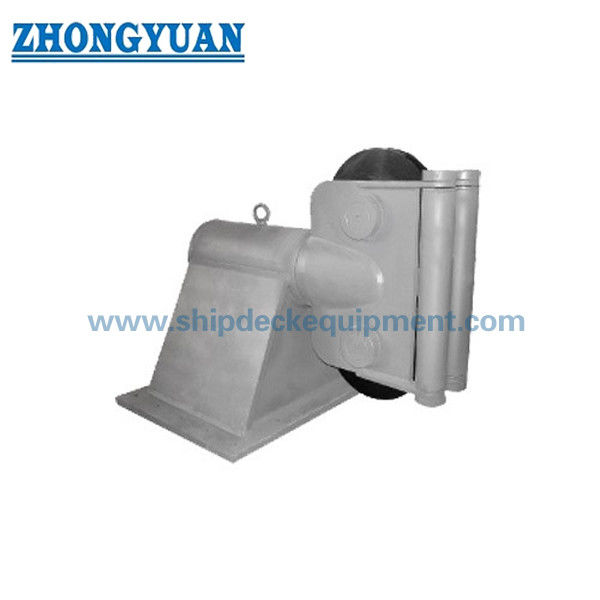

20–76mm Kepala Fairlead Putar 360° | Fairlead Baja Cor Berputar untuk Tambat & Penarik Kapal

Kepala Putar Fairlead 20-76 mm | Fairlead Baja Cor Berputar untuk Penambatan dan Penarik Kapal

Ikhtisar Produk

Fairlead kepala putar 20-76 mm adalah rakitan pemandu tali yang dipasang di dek untuk pengaturan tambatan dan penarik kapal di mana arah tali kawat dapat berubah selama pengoperasian. Susunan kepala dan katrol yang berputar membantu jalur tali sejajar dengan sudut penggerak sebenarnya, mengurangi kontak samping yang dapat dihindari pada katrol dan mendukung pengalihan yang lebih mulus ke dalam atau ke luar peralatan penarik dan tambatan.

Produk ini umumnya dipasarkan sebagai fairlead kepala putar 360 derajat. Namun, data teknis yang disediakan menyatakan pergerakan sheave 90 derajat dan rentang kepala putar ±90 derajat. Oleh karena itu, rotasi 360 derajat yang berkelanjutan tidak dinyatakan sebagaimana dikonfirmasi dalam halaman ini dan harus diverifikasi berdasarkan gambar pengaturan umum yang disetujui. Kisaran dimensi mencakup diameter tali kawat dari 20 hingga 76 mm; definisi beban, nilai kekuatan putus spesifik model, sambungan dasar, perkuatan dek, dan ruang lingkup inspeksi harus dikonfirmasi untuk setiap proyek.

Spesifikasi Cepat

• Diameter tali kawat yang berlaku: 20-76 mm → sembilan ukuran yang tercantum mendukung pemilihan model awal dan perbandingan gambar.
• Kisaran kekuatan putus yang dinyatakan: 32-200 MT → hanya terminologi sumber; itu tidak disajikan sebagai SWL, MBL, beban uji, atau beban yang diizinkan tanpa tabel beban khusus model.
• Data rotasi: sheave 90° + kepala putar ±90° → mendukung perubahan sudut tali pengikat; Rotasi kepala 360° terus menerus masih harus dikonfirmasi.
• Dimensi utama: A, B, H, dan Φ → digunakan untuk pemeriksaan ruang dek dan koordinasi gambar GA; definisi yang tepat dari Φ memerlukan gambar proyek.
• Konstruksi: kepala putar, katrol, poros/pin, braket penopang, dan alas pemasangan → pengaturan bantalan atau selongsong dan penghentian putaran harus ditentukan.
• Opsi material: Baja C-Mn / baja tuang, dengan baja tahan karat dibahas sebagai opsi proyek → nilai pasti dan konstruksi komponen harus dikonfirmasi sebelum penawaran.
• Perawatan permukaan: Peledakan Sa 2,5 + satu lapis primer toko epoksi sebagai sistem referensi → pelapisan akhir mengikuti spesifikasi pengecatan kapal atau proyek.
• Fokus pemasangan: jalur muatan yang dipasang di dek → sambungan dasar, jarak bebas di sekitarnya, struktur pendukung, dan detail las atau baut memerlukan konfirmasi galangan kapal atau kantor desain.

Parameter Teknis Utama

Dimensi halaman web utama dari data yang disediakan. Dimensi dalam mm. A, B, H, dan Φ harus dibaca bersama dengan gambar produk yang disetujui.

Panduan Seleksi & Permintaan

Langkah 1: Konfirmasikan jenis tali dan diameter nominal. Tabel yang tersedia diidentifikasi berdasarkan diameter tali kawat; kesesuaian untuk tali sintetis atau rantai jangkar harus dikonfirmasi secara terpisah.

Langkah 2: Konfirmasikan dasar beban dan berikan beban putus minimum pada tali, beban pengoperasian yang diharapkan, faktor keselamatan, dan tugas penarik atau tambatan. Minta tabel beban khusus model karena kisaran 32-200 MT yang disebutkan tidak dipetakan ke ukuran tali individual.

Langkah 3: Konfirmasikan selubung timah tali yang diperlukan. Nyatakan sudut timah horizontal dan vertikal dan verifikasi apakah proyek memerlukan gerakan kepala ±90°, gerakan katrol 90°, atau rotasi 360° yang benar-benar kontinu.

Langkah 4: Konfirmasikan antarmuka pemasangan: posisi dek, tapak dasar, pengaturan pengelasan atau baut, perkuatan dek, jarak bebas di sekitarnya, dan hubungannya dengan winch, kait penarik, atau peralatan penanganan tali lainnya.

Langkah 5: Konfirmasikan tingkat material, persyaratan alur sheave, jenis bantalan atau bushing, penyegelan, titik pelumasan, sistem pelapisan, persyaratan suhu rendah, dan opsi baja tahan karat atau baja khusus apa pun.

Langkah 6: Berikan kuantitas, jenis kapal, persyaratan lembaga klasifikasi, cakupan inspeksi dan sertifikat, GA atau gambar instalasi, tujuan, dan tanggal pengiriman yang diperlukan.

Struktur

Kepala berputar | Beralur berkas | Rakitan poros/pin | Braket pendukung | Pengaturan bantalan atau bushing harus dikonfirmasi | Basis pemasangan dek | Penghentian rotasi dan pengaturan penguncian harus dikonfirmasi

Keuntungan Rotasi, Panduan Tali & Pemasangan

• Kepala yang berputar dapat mengikuti perubahan arah tali, yang membantu mengurangi beban samping yang disebabkan oleh memaksa tali melewati keselarasan katrol tetap.
• Alur sheave yang serasi dan permukaan kontak tali yang halus dapat mengurangi gesekan lokal dan kontak yang tidak rata; profil alur harus dipastikan sesuai dengan konstruksi dan diameter tali kawat yang ditentukan.
• Pergerakan putar dan katrol harus tetap bebas melalui selubung pengoperasian yang disetujui. Penghentian rotasi, struktur yang berdekatan, dan jarak bebas tali harus diperiksa pada gambar susunan kapal.
• Poros katrol, bantalan atau selongsong, segel, dan titik pelumasan merupakan komponen penting dalam perawatan. Desain yang tepat dan interval servisnya harus dikonfirmasi dari gambar dan manual pemasok yang disetujui.
• Beban Fairlead ditransfer melalui dasar pemasangan ke dalam struktur dek pendukung. Penguatan dek dan detail las atau baut harus diverifikasi oleh galangan kapal atau kantor desain kapal.
• Penelusuran material, inspeksi pengecoran atau fabrikasi, inspeksi dimensi, NDT, verifikasi beban, dan kesaksian kelas dapat diatur sesuai dengan ruang lingkup proyek dan prosedur persetujuan yang disepakati.

Atribut Khusus

• Jenis Produk: Fairlead kepala putar → pemandu tali multi-arah untuk pengaturan tambatan dan penarik kapal.
• Kisaran Ukuran Tali: 20/25/32/38/44/52/60/68/76 mm → pilih sesuai dengan tabel ukuran tali kawat yang tersedia dan gambar yang disetujui.
• Pengaturan Rotasi: Sheave 90° + kepala putar ±90° sesuai dengan data yang disediakan → rotasi 360° terus menerus harus dikonfirmasi.
• Jangka Waktu Beban: Kekuatan putus 32-200 MT seperti yang disediakan → definisi yang tepat, faktor keamanan, dan nilai ukuran demi ukuran diperlukan sebelum pemilihan teknik.
• Bahan: Baja C-Mn / baja tuang → mutu yang tepat, cakupan pengecoran, dan komponen fabrikasi apa pun harus dikonfirmasi.
• Perawatan Permukaan: Peledakan Sa 2.5 + primer toko epoksi sebagai referensi → pelapisan akhir, DFT, warna, dan sistem sentuhan mengikuti spesifikasi proyek.
• Pemasangan: Pemasangan di dek → sambungan dasar dan struktur pendukung harus sesuai dengan pengaturan kapal dan jalur muatan yang disetujui.
• Persyaratan Sertifikat: Tersedia sesuai dengan ruang lingkup pesanan → sertifikat pembuat, sertifikat material, sertifikat kelas, laporan NDT, dan pemeriksaan saksi harus disepakati sebelum penawaran.

Cara Kerjanya

Tali kawat mendekati fairlead → Kepala putar menghadap ke arah tali pengganti → Katrol berputar seiring pergerakan tali → Alur memandu tali sambil membatasi kontak samping → Beban reaksi melewati poros, braket, dan alas pemasangan ke dalam struktur dek yang diperkuat

Aplikasi

Kapal tunda | perahu kerja | Kapal teknik | Stasiun penarik kapal | Stasiun tambatan dengan sudut tali yang berubah-ubah | Proyek pembangunan baru dan penggantian

Sertifikasi & Keunggulan

Sertifikat dapat diatur sesuai dengan kebutuhan proyek, ruang lingkup inspeksi, ketertelusuran material, dan prosedur persetujuan lembaga klasifikasi.

Sertifikasi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Sertifikat Uji Pembuat.

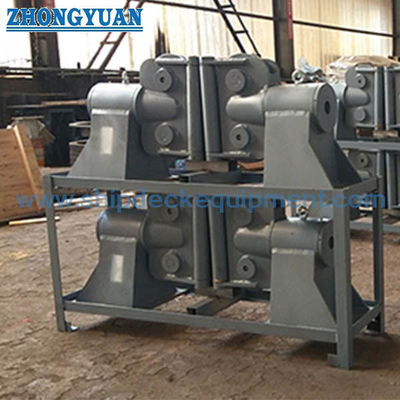

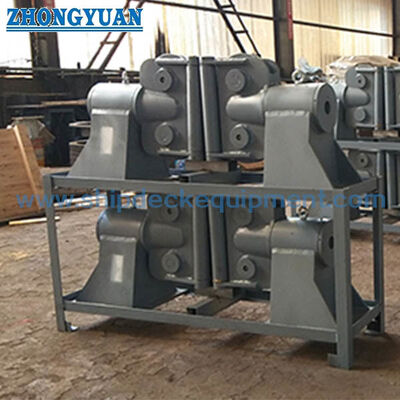

Menggambar & Foto

Pertanyaan Umum

Q1: Apakah fairlead ini memberikan rotasi putar 360 derajat yang berkelanjutan?

A1: Tidak dikonfirmasi dari data yang diberikan. Produk yang dipasarkan adalah fairlead kepala putar 360 derajat, sedangkan mesin jam yang disebutkan adalah sheave 90° dan kepala putar ±90°. Rotasi kontinu aktual, penghentian, dan selubung pengoperasian harus dikonfirmasi pada gambar GA yang disetujui.

Q2: Dapatkah rentang kekuatan putus 32-200 MT digunakan sebagai SWL fairlead?

A2: Tidak. Istilah yang diberikan adalah kekuatan putus dan tidak ada pemetaan ukuran demi ukuran atau faktor keamanan yang disediakan. Ini tidak boleh diubah menjadi SWL, tali MBL, beban uji, atau beban yang diizinkan tanpa perhitungan pabrikan, tabel beban, dan dasar persetujuan proyek.

Q3: Informasi perawatan apa yang diperlukan untuk fairlead kepala putar?

A3: Konfirmasikan kondisi alur sheave, putaran bebas, keausan poros dan pin, jenis bantalan atau bushing, kondisi segel, titik pelumasan, spesifikasi gemuk, penghentian putaran, las atau baut dasar, dan interval pemeriksaan. Rincian ini harus disertakan dalam manual atau lembar data proyek yang disetujui.

Pemesanan

MOQ: 1 Unit | Pengiriman: 30–60 hari | Kustomisasi tersedia

Pertanyaan Umum

Q1: Mengapa menggunakan fairlead putar?
A: Untuk mengakomodasi perubahan arah tali dan mengurangi beban samping.

Q2: Bagaimana cara memilih ukuran?
A: Berdasarkan diameter tali dan kekuatan putus.

Q3: Bisakah berputar penuh?
J: Kepala putar memungkinkan rotasi ±90° tergantung desain.
